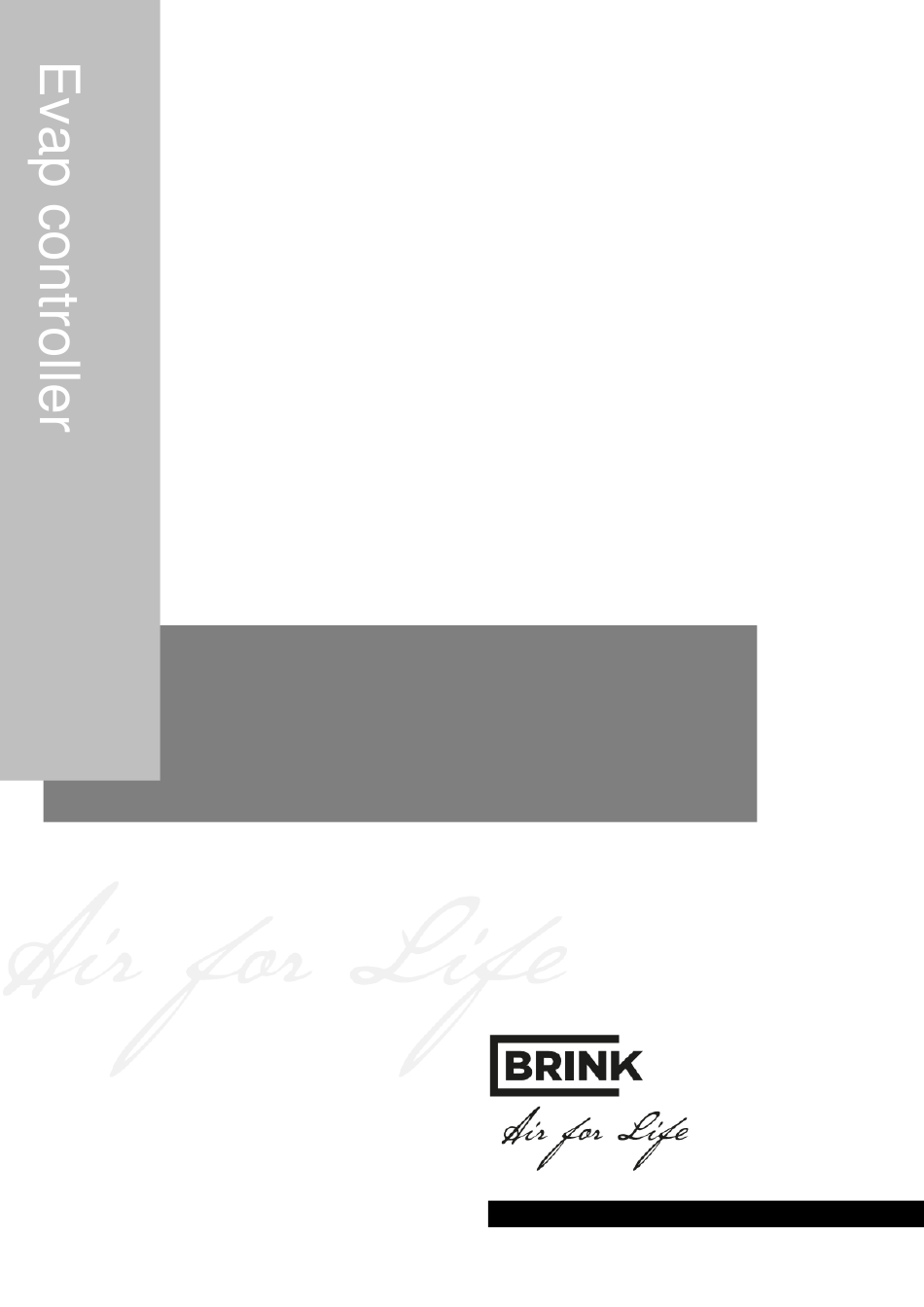

- Page 1 HANDLEIDING (Nederlands) BEDIENUNGSANLEITUNG (Deutsch) MANUAL (English) MANUEL (Français) WWW.BRINKAIRFORLIFE.NL 614687-D...
- Page 3 Nederlands (NL) Handleiding Evap controller BEWAREN BIJ HET PRODUCT Dit product mag door kinderen vanaf 8 jaar en ouder, personen met verminderde geestelijke vermogens, lichamelijke beperkingen of gebrek aan ervaring en kennis, gebruikt worden als ze onder toezicht staan of instructies hebben gekregen hoe het product op een veilige manier te gebruiken en zich bewust zijn van de mogelijke gevaren.
-
Page 4: Table Of Contents
Brink Climate systems BV kan niet aansprakelijk gesteld worden voor eventuele fouten in de informatie of voor de gevolgen daarvan. Brink Climate systems BV kan niet aansprakelijk gesteld worden voor schade voortvloeiend uit werkzaamheden die door derden zijn uitgevoerd. -
Page 5: Werking
Power LED gaat knipperen (1 seconde aan/1 seconde uit). Evap controller 5. Druk vervolgens het knopje aan de achterkant van de Evap controller in (blauwe pijl). Er zal een groen lampje kortstondig knipperen. 6. Controleer of de verbinding tussen de controller en de systeemmodule tot stand is gekomen door op de ‘MODE’... -
Page 6: Activeren Controller Display
Zorg ervoor dat de RV-waarde zichtbaar is door op te drukken. • Druk vervolgens op de pijltjestoets om het setpoint van de RV te wijzigen. • mode Druk op om de nieuwe waarde te bevestigen. Wijzigen setpoint temperatuur is n.v.t. voor de Brink Evap Evap controller... -
Page 7: Controller Menu
Indien niet aangesloten, dan standaard 50 Setpoint buiten temperatuur TS04 Standaard ingesteld op 12°C bevochtiger Setpoint temperatuur indirecte TS05 Niet van toepassing bij de Brink Evap koeler TS06 Setpoint temperatuur directe koeler Niet van toepassing bij de Brink Evap TS07 Minimale inblaastemperatuur... -
Page 8: Display Symbolen
• Alarm; de tekst geeft storing aan. Kijk onder Storingen voor uitleg. • Demand; de mate van werking, hoe hoger de vraag hoe meer streepjes. Symbolen relevant voor de Brink Evap: • Humidify; functie bevochtigen • Heat; functie verwarmen. Dit betekent niet dat deze ook daadwerkelijk aan is wel dat hij... -
Page 9: Storingen En Alarmen
15 x HEATER Heating fout Controleer de Automatisch knipperen, luchttemperatuur na de 3 seconde bevochtiger (TS01), deze moet >8ºC, zo niet dan is de heater defect. Laat installateur heater vervangen. Evap controller... - Page 10 30 seconden ingedrukt te houden . De opening bevindt zicht naast de service led. LETOP de LegioSafe filter zal binnenkort verstoppen en daarmee is een correcte en veilige werking niet gegarandeerd!! Evap controller...
- Page 11 Druk op de pijltjestoetsen tot in display Rst staat. • mode Bevestig reset door op te drukken en daarna op de knop. • mode Controleer het resetten door weer op te drukken. • De ‘water’ en ‘alarm’ driehoek moeten nu verdwenen te zijn. Evap controller...
- Page 12 Einschränkungen oder einem Mangel an Erfahrung und Kenntnis verwendet werden, wenn sie dabei beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen worden sind und die damit verbundenen Gefahren begreifen. Kinder dürfen nicht mit dem Produkt spielen. Unbeaufsichtigte Kinder dürfen das Gerät nicht reinigen oder warten. Evap controller...
- Page 13 © 2017 Brink Climate Systems B.V. Alle Rechte vorbehalten. Alle Informationen beziehen sich auf das Produkt in der Standardversion. Brink Climate Systems B.V. haftet nicht für Schäden, die aufgrund von der Standardversion abweichenden Spezifikationen des Produktes entstehen. Die enthaltenen Informationen wurden mit größtmöglicher Sorgfalt zusammengestellt.
-
Page 14: Funktionsbeschreibung
Luftfeuchtigkeit gesteuert muss werden. Die Anzeige der Evap-Steuereinheit enthält folgende Angaben: Funktionen Befeuchten (HUMIDIFY). Kühlen (Cool) oder beide (AUT) ist nicht anwendbar für die Brink Evap. Status Batterien, HF-Verbindung und Steuerung. Funktionsweise Die Evap-Steuereinheit ist mit dem Evap-Systemmodul über eine drahtlose HF-Verbindung (902 MHz) verbunden. -
Page 15: Der Steuereinheit Aktiveren
Verwenden Sie anschließend die Pfeiltasten, um den Sollwert für die relative Luftfeuchtigkeit zu ändern. • mode Drücken Sie auf die Taste , um den neuen Wert zu bestätigen. Sollwert für die Temperatur ändern ist nicht anwendbar fur die Brink Evap Evap controller... -
Page 16: Technisches Menü
Standard 50 °C TS04 Solltemperatur Luftbefeuchter Standard eingestellt auf 12 TS05 Solltemperatur Indirekte Kühler Nicht anwendbar für die Brink Evap TS06 Solltemperatur Direkte Kühler Nicht anwendbar für die Brink Evap TS07 Minimale Zulufttemperatur Nicht anwendbar für die Brink Evap Gemessene temperatur im TS08 Nicht anwendbar für die Brink Evap... -
Page 17: Display Symbole
Demand (Bedarf); Der Auslastungsgrad, je höher der Bedarf desto mehr Balken werden angezeigt. Evap-spezifische Symbole: • Humidify (Befeuchten); Luftbefeuchtungsbetrieb • Heat (Erwärmen); Luftheizungsbetrieb. Dies bedeutet nicht, dass die Luftheizung aktiviert, sondern nur das diese Funktionalität auch verfügbar ist. Evap controller... -
Page 18: Störungs- Und Alarm Meldungen
Alarmleuchte AIRFLW Kein Luftstrom Überprüfen Sie, ob das WRG- Automatisch blinkt Lüftungsgerät Luft bewegt. 17 mal Alarmleuchte T2-Sensor Überprüfen Sie die Verkabelung auf Automatisch T2DEF blinkt Außenluft defekt Beschädigungen oder Verschleiß. Im 19 mal Zweifelsfall austauschen. Evap controller... - Page 19 Messung Delta T zwischen T2 und T1, kein Delta T = abgeschaltet zurückstellen. kein Luftstrom oder Wasser Messung Delta T zwischen T2 und T1, kein Delta T = Evap wird Manuelle Rückstellung des No Air Flow kein Luftstrom oder Wasser abgeschaltet Alarms nach Überprüfung. Evap controller...
- Page 20 , um die Rückstellung zu bestätigen und anschließend auf die Taste • mode Überprüfen Sie Rückstellung, indem Sie erneut auf die Taste zu drücken. • Die Meldung „Water“ und das dreieckige „Alarmsymbol“ sollten jetzt nicht mehr angezeigt werden. Evap controller...
- Page 21 English (GB) Manual Evap controller KEEP WITH THE PRODUCT This product may be used by children aged 8 years and over, persons with reduced mental capacity, physical limitations or lack or experience and knowledge if they are supervised or have been instructed in the use the product safely and are aware of the possible hazards.
- Page 22 The available information has been compiled with every possible care, but Brink Climate systems BV cannot be held liable for any errors in the information or for the consequences of this. Brink Climate systems BV cannot be held liable for damage arising from work carried out by third parties.
-
Page 23: Operation
Evap controller 6. Then push in the button on the back of the Evap controller (blue arrow). A green light will briefly flash. 7. Check that the connection between the controller and the system module has been made by pressing on ‘MODE’... -
Page 24: Activate The Controller Display
Ensure that the RH value is visible by pressing • Then press the arrow button to change the RH setpoint. • mode Press to confirm the new value. Change temperature setpoint is not applicable for the Brink Evap Evap controller... -
Page 25: Controller Menu
°C TS04 Setpoint temperature humidifier Standard set on 12 TS05 Setpoint temperature indirect cooler Not applicable for the Brink Evap TS06 Setpoint temperature direct cooler Not applicable for the Brink Evap TS07 Minimal supply-air temperature Not applicable for the Brink Evap... -
Page 26: Display Symbols
• Alarm: the text indicates signal. Look under Faults for explanation. • Demand: the level of operation, the higher the demand the more bars. Symbols relevant for the Brink Evap: • Humidify: humidify function • Heat: heat function. This does not mean that this is actually on or that it is present... -
Page 27: Faults And Alarms
Check air temperature after Automatically blinks the humidifier, this must be 15 times >8ºC, if not air heater is faulty. Call installer for replacement. Alarm LED AIRFLW No airflow Check if HRV is working. Automatically blinks 17 times Evap controller... - Page 28 No water flow = no air flow or no water Measurement Delta T between T2 and T1, if no Delta T Evap switches Manual reset after search, No air flow = no air flow or no water by resetting alarm. Evap controller...
- Page 29 - the display shows NO • Press arrow buttons until display shows Rst. • mode Confirm reset by pressing and then the button • mode Check reset by pressing again. • The ‘water’ and ‘alarm’ triangle should now have disappeared. Evap controller...
- Page 30 Les enfants ne peuvent pas jouer avec le produit. Le nettoyage et l’entretien ne peuvent être réalisés par des enfants sans la surveillance de l’utilisateur. Evap controller...
- Page 31 Tous droits réservés. L’information transmise s’applique au modèle standard du produit. Brink Climate systems BV ne peut en outre être tenu responsable des dommages éventuels découlant de spécifications qui diffèrent du modèle standard du produit. L’information disponible est composée avec les meilleurs soins, mais Brink Climate systems BV ne peut être tenu responsable des erreurs éventuelles dans l’information ou des...
-
Page 32: Fonctionnement
être présent dans la pièce où le VR doit être contrôlé. Sur l’affichage du contrôleur de l’Evap, vous voyez ce qui suit : Fonctions Humidifier (HUMIDIFY). Refroidir (Cool) ou les deux (AUT) selon la température raccordée ne sont pas applicables de Brink Evap. Statut Batteries, connexion RF et commande. Fonctionnement Le contrôleur Evap communique avec le module du système Evap par un signal RF sans fil (902 MHz). -
Page 33: Activer L'affichage Du Contrôleur
• Appuyez ensuite sur la flèche pour modifier le point de consigne de l’HR. • mode Appuyez sur pour confirmer la nouvelle valeur. Modifier la température du point de consigne ne sont pas applicables de Brink Evap. Evap controller... -
Page 34: Menu Du Contrôleur
Si non connecté, puis standard 50°C Point de consigne de l’humidificateur TS04 Standard définir 12°C Point de consigne du refroidisseur TS05 Ne sont pas applicables de Brink Evap. indirect Point de consigne du refroidisseur TS06 Ne sont pas applicables de Brink Evap. direct TS07 Température d'entrée minimale... -
Page 35: Symboles D'affichage
Alarme : le texte donne un signal. Voir la partie Pannes pour des explications. • Demande : le niveau de fonctionnement, plus la demande est élevée plus les tirets sont nombreux. Symboles pertinents pour le Brink Evap: • Humidify ; fonction d’humidification •... -
Page 36: Pannes Et Alarmes
30 reste être remplacée. secondes. L’ouverture se trouve à côté de la allumée. LED de service. ATTENTION le filtre LegioSafe sera sous peu bouché et alors un fonctionnement correct et sécurisé ne sera plus garanti ! Evap controller... - Page 37 Appuyez sur les flèches jusqu’à ce que l’écran affiche Rst. • mode Confirmez la réinitialisation en appuyant sur et ensuite sur le bouton. • mode Contrôlez la réinitialisation en appuyant de nouveau sur • Les triangles « water » et « alarm » doivent maintenant avoir disparu. Evap controller...
- Page 39 BRINK CLIMATE SYSTEMS B.V. Postbus 11 NL-7950 AA Staphorst Wethouder Wassebaliestraat 8 7951SN Staphorst T. +31 (0) 522 46 99 44 F. +31 (0) 522 46 94 00 info@brinkclimatesystems.nl www.brinkclimatesystems.nl...
