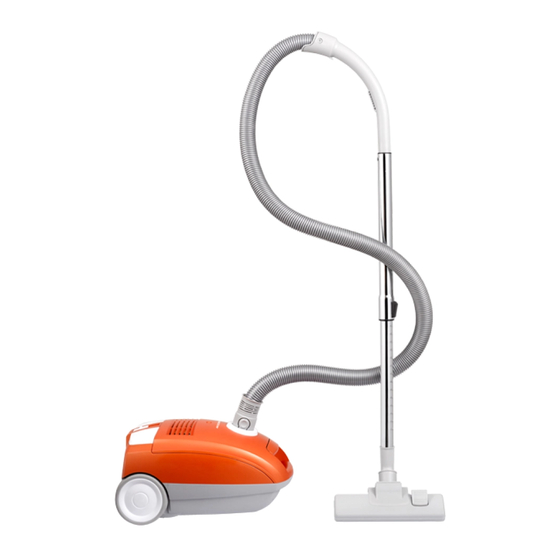

- Page 1 VC Series BUKU PETUNJUK PENGGUNAAN PENGHISAP DEBU DAN KARTU GARANSI VACUUM CLEANER MANUAL WARRANTY CARD 08/16 www.modena.co.id...
- Page 2 Bacalah buku petunjuk pengoperasian ini dengan seksama, agar seluruh manfaat dan kelebihan yang dimiliki penghisap debu (vacuum cleaner) MODENA bisa Anda peroleh. Simpanlah buku petunjuk pengoperasian ini dekat dengan penghisap debu (vacuum cleaner) Anda, agar sewaktu-waktu jika diperlukan mudah untuk mendapatkannya.
-
Page 3: Daftar Isi
NOMOR : P.20.INDO3.00201.0212 DAFTAR ISI HLM. • Kata Pengantar • Bagian 1 : Nama-nama Bagian • Bagian 2 : Instalasi • Bagian 3 : Cara Penggunaan • Bagian 4 : Pemeliharaan • Bagian 5 : Tindakan Pencegahan • Bagian 6 : Masalah &... -
Page 4: Nama-Nama Bagian
Bagian 1 : Nama-nama Bagian Pengatur Daya Hisap Selang Fleksibel Handle Pipa Penggulung Kabel Otomatis Tombol On /Off Sikat Lantai Penampung debu Pipa penghubung Bahasa Indonesia 4... - Page 5 Bahasa Indonesia 5...
- Page 6 Bahasa Indonesia 6...
- Page 7 Bagian 2 : Instalasi Penting : Bacalah buku petunjuk ini secara seksama sebelum mengoperasikan. Periksalah apakah voltase yang tertera pada unit sesuai dengan voltase di rumah Anda. Jika tidak sesuai, hubungi Sentra Servis MODENA untuk keterangan lebih lanjut. Bahasa Indonesia 7...
- Page 8 10. Untuk perbaikan dan aksesoris, hubungi dealer atau sentra servis yang telah ditunjuk. 11. Jika ada kerusakan pada kabel power segera hubungi Sentra Servis MODENA untuk penggantiannya. 12. Unit ini tidak diperuntukan untuk digunakan oleh anak-anak, orang dengan cacat fisik/...
- Page 9 3. Bersihkan penampung debu dan pasang kembali ke unit. VC 4215 1. Pegang penutup filter mikro/foam (bagian atas penampung debu) untuk melepaskan penampung debu. 2. Keluarkan filter mikro/foam dari penampung debu. Tekan tombol pengunci pada bagian depan penampung debu, untuk membuka penutup dan membuang debu hasil hisapan.
- Page 10 VC 3137 VC 3013 VC 2313, VC 2313 U, VC 2313 N a. Jenis kantong debu 1. Kain Untuk mengeluarkan debu dari kantong debu yang terbuat dari kain, lepaskan penjepit yang pada bagian bawah kantong untuk mengeluarkan kotoran yang ada didalam kantong, bersihkan kantong, kemudian pasang kembali penjempit untuk menutup bagian bawah kantong debu.
- Page 11 Penggunaan sikat (Nozzle) Floor/Lantai /Karpet Panjangkan/keluarkan bulu sikat untuk membersihkan permukaan lantai keras. Masukan/tarik kedalam bulu sikat untuk membersihkan karpet. Sikat kecil Digunakan untuk membersihkan debu pada tirai/gorden, buku,rak, buku,kap lampu dan benda yang sesuai lainnya. Gap/Celah Digunakan untuk membersihkan celah, pojok/sudut, radiator, dan celah antara bantalan sofa. 5.
- Page 12 Pastikan filter telah kering pada saat dipasang ke penghisap debu (vacuum cleaner) Pastikan filter terpasang kuat pada tempatnya. Jika unit tidak digunakan dalam waktu yang lama, simpan ditempat yang kering dengan sirkulasi yang baik. Jauhkan dari jangkauan anak-anak. DISPOSAL Perlindungan Lingkungan Sampah elektronik seharusnya tidak dibuang bersamaan/disatukan dengan sampah rumah tangga.
- Page 13 Jangan menggunakan unit Jangan menggunakan unit Jangan menggunakan unit dekat dengan sumber panas, diatas kabel power. Pastikan untuk menyedot /membersihkan bahan - bahan yang mudah kabel power tidak tertindih atau korek yang menyala, puntung terbakar dan meledak. terinjak saat unit digunakan. rokok/rokok yang menyala atau abu yang masih panas.
- Page 14 Bagian 6 : Masalah & Solusinya Lakukan pengecekan terhadap hal-hal di bawah ini sebelum menghubungi Service Center kami bila terjadi gangguan pengoperasian : MASALAH PENYEBAB PENYELESAIAN Lakukan penggantian atau Kantong debu dan filter bersihkan kantong debu dan cylinder tersumbat? filter cylinder. Daya hisap lemah Sikat atau nozzle tersumbat? Bersihkan sikat dan nozzle dari...
- Page 15 Bagian 7 : Spesifikasi TIPE VC 4315 VC 4215 VC 4115 Jenis DRY(mullticyclone) DRY(mullticyclone) DRY(cyclone) Warna Orange (Oranye) Yellow (Kuning) Blue (Biru) Kapasitas tampung (liter) Filter : Tidak Tidak Tidak Cloth Tidak Tidak Tidak Paper Motor Outlet Hepa Tidak Screen Tidak Tidak Tidak...
- Page 16 TIPE VC 4015 VC 3137 VC 3013 Jenis DRY(cyclone) Green (Hijau) Warna Orange (Oranye) Orange (Oranye) Kapasitas tampung (liter) 1.45 Filter : Tidak Cloth Tidak Tidak Tidak Paper Motor Ya (Hepa) Ya (Hepa) Outlet Ya (Outlet) Hepa Ya (Outlet) Tidak Screen Tidak Tidak...
- Page 17 TIPE VC 2313 U VC 2313 U VC 2313 N Jenis Warna Yellow (Kuning) Blue (Biru) Green (Hijau) Kapasitas tampung (liter) Filter : Cloth Tidak Tidak Tidak Paper Motor Outlet Hepa Tidak Tidak Tidak Screen Tidak Tidak Tidak Pipa Tube In Tube In jenis Tube In...
- Page 18 Bahasa Indonesia 18...
- Page 19 INSTRUCTION AND GUIDE TO USING VACUUM CLEANER Thank you for your trust and decision to buy MODENA product and make it a part of your modern family's needs and lifestyle. The stylish and advanced design in each product is an elegant combination for your daily household activities.
- Page 20 CONTENTS PAGE. • Introduction • Part 1 : Name of Parts • Part 2 : Installation • Part 3 : How to Use • Part 4 : Maintenance • Part 5 : Precaution Action • Part 6 : Problem & Solution •...
- Page 21 Part 1 : Name of Parts Bahasa Indonesia 21...
- Page 22 Bahasa Indonesia 22...
- Page 23 Bahasa Indonesia 23...
- Page 24 3 , VC 2313 U, VC 2313 N Names of part: 1. Flexible hose 7. Switch On /Off 2. Adjusment level 8. Hose grip 3. Handle/Elbow 9. Floor brush 4. Pipe 10. Dust indicator 5. Button automatic cable rewinder 11. Front cover 6.
-
Page 25: Part 2 : Installation
10. Contact the dealer or service center for repairs and aftersales service. 11. In the event of damaged power cord, immediately contact the MODENA Service Center for replacement. 12. This unit is not meant for use by children, mentally-challenged, physically challenged or those who lack the experience and knowledge regarding the unit. - Page 26 the handle. pipes. additional pipe. Emptying and replacing dust bag After removing the flexible pipe, open the cover by pressing the lock button and pull upwards. Remove the dust bag. VC 4315 1. Hold the micro filter cover/ foam (upper dust collector) to release the dus collector. 2.
- Page 27 VC 3137 VC 3013 VC 2313, VC 2313 U, VC 2313 N a. Type of cloth dust 1. Cloth To remove the dust from the cloth dust bag, remove the pins on the bottom of the bag to release the dirt inside the bag, clean the bag and repin the bottom part.
-
Page 28: Part 3 : How To Use
Part 3 : How to Use Before usage, pull / detangle the power cord as necessary and connect the power cord head to the outlet. Red represents the maximum efficient length of cord. Do not pull cord beyond the red mark. To roll the power cord, press the cord roller button with one hand and detangle the cord with one other hand. -
Page 29: Part 4 : Maintenance
Check the voltage specifications on the vacuum cleaner, does it match the voltage in your house. it doesn’t match, contact the MODENA Service Center for further information. Do not leave the vacuum cleaner while still connected to power. Always unplug... - Page 30 damage or broken. Take it Service Center for inspection & testing, rearrangement of electrical or mechanical functions and necessary repairs. Usage of additional equipments / tools without recommendations and supplied by manufacturer may result in fire, electric shock / shortage and damage to the vacuum cleaner. Special attention is required for use on stairs.
-
Page 31: Problem & Solution
Part 6 : Problem & Solution If the event of operational issues, check the following before contacting our Service Center: Problem Cause Solution Dust Replace or clean the dust bag cyllindrical filter and the cyllindrical filter. obstructed. Clean the brush and nozzle Weak Suction Power Brush nozzle... -
Page 32: Specification
Part 7 : Specification VACUUM CLEANER VC 4315 VC 4215 VC 4115 Type DRY(mullticyclone) DRY(mullticyclone) DRY(cyclone) Color Orange (Oranye) Yellow Blue Capacity (liter) Filter : Clot Paper Motor Outlet Hepa Screen Pipe Telescopic Type Telescopic Telescopic Stainless Stainless Stainless Material Suction valve Motor safety mechanism Nozzle :... - Page 33 VACUUM CLEANER VC 4015 VC 3137 VC 3013 Type DRY(cyclone) Green Color Orange-Grey Orange Capacity (liter) 1.45 Filter : Clot Paper Motor Yes (Hepa) Yes (Hepa) Outlet Hepa Yes (Outlet) Yes (Outlet) Screen Pipe Type Telescopic Telescopic Telescopic Stainless Stainless Stainless Material Suction valve...
- Page 34 VACUUM CLEANER VC 2313 U VC 2313 N VC 2313 N Type Color Yellow Blue Green Capacity (liter) Filter : Clot Paper Motor Outlet Hepa Screen Pipe Type Tube In Tube In Tube In Plastic Plastic Plastic Material Suction valve Motor safety mechanism Nozzle : Floor/Carpet...
- Page 35 Bahasa Indonesia 35...
