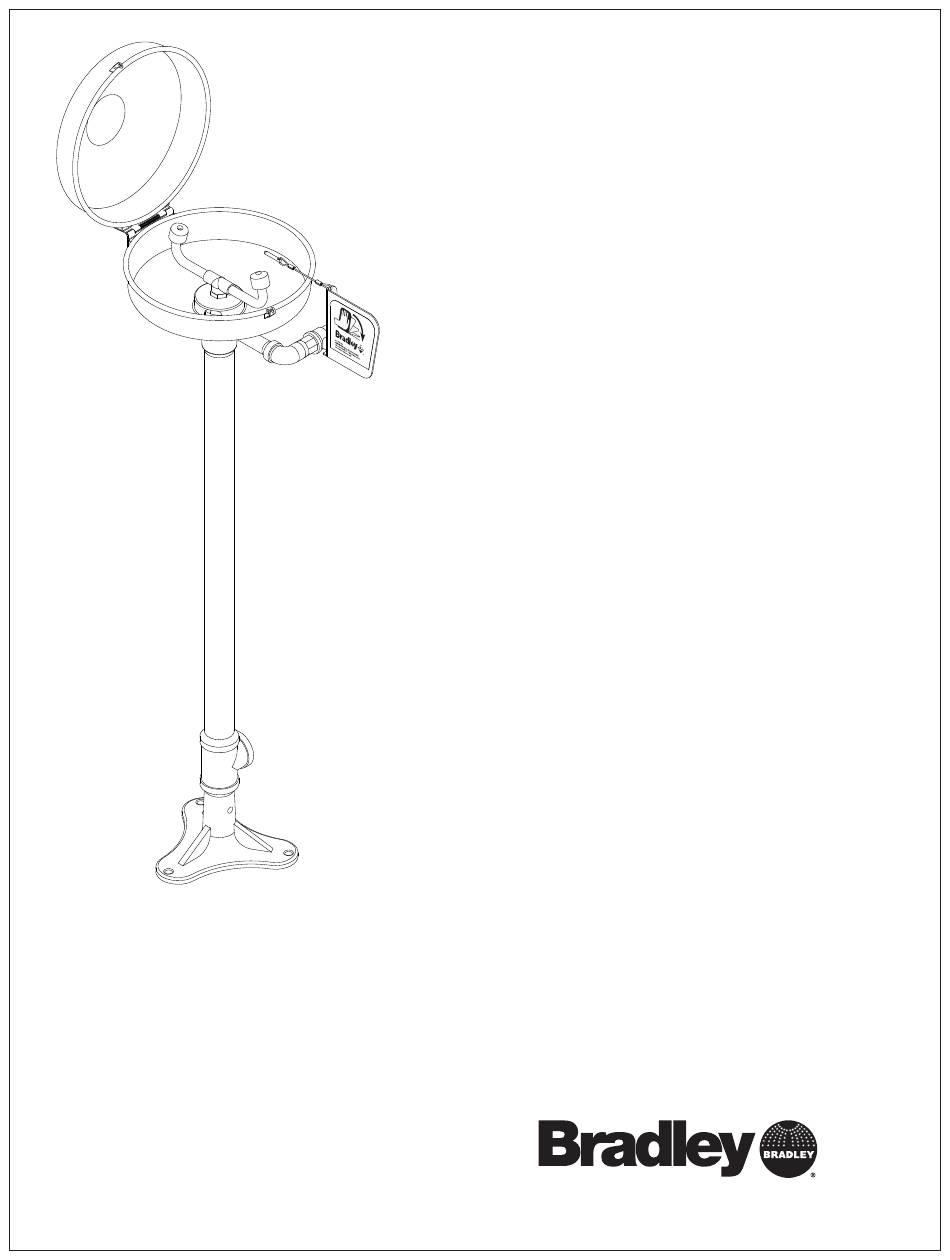

Installation
S19-210DC
Pedestal-Mounted Eyewash with
Dust Cover
Douche oculaire sur pied avec
cache-poussière ancré
Lavaojos montado en pedestal
con cubierta contra el polvo
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . . . . . . 2
Installation Instructions . . . . . . . . . . . . . . . . . . . . . . 3
Assembly of Components . . . . . . . . . . . . . . . . . . . . 4
Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Table des matières
Avant l'installation . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Instructions d'installation . . . . . . . . . . . . . . . . . . . . . 7
Assemblage des composantes . . . . . . . . . . . . . . . . 8
Liste des pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Contenido
Información previa a la instalación . . . . . . . . . . . . 10
Instrucciones de instalación. . . . . . . . . . . . . . . . . . 11
Armado de los componentes. . . . . . . . . . . . . . . . . 12
Lista de piezas. . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 1-800-BRADLEY FAX (262) 251-5817
bradleycorp.com
Advertisement
Table of Contents
Related Manuals for Bradley S19-210DC
Summary of Contents for Bradley S19-210DC
-
Page 1: Table Of Contents
Lista de piezas......13 215-155DC Rev. J; ECN 08-538 P.O. Box 309, Menomonee Falls, WI USA 53052-0309 © 2008 Bradley Corporation PHONE 1-800-BRADLEY FAX (262) 251-5817 Page 1 of 13 11/7/08 bradleycorp.com... -
Page 2: Pre-Installation Information
For questions regarding the operation or installation of this product, visit www. bradleycorp.com or call 1-800-BRADLEY. Product warranties and service parts information may also be found under ”Products” on our web site at www.bradleycorp.com. 11/7/08 Bradley Corporation • 215-155DC Rev. J; ECN 08-538... -
Page 3: Installation Instructions
1/8” (3mm). installer) to the 1-1/4" NPT drain outlet on the eyewash. 3. Mount the safety sign to the wall using sign- mounting hardware (supplied by installer). Bradley Corporation • 215-155DC Rev. J; ECN 08-538 11/7/08... -
Page 4: Assembly Of Components
S'il y à quelque chose qui ne va pas fait un rapport immédiatement. Date Signed Date Signed Datum Unterschrift Date Signed Date Signe Date Signed NOTE: Items 4.1–4.9 come preassembled as Item 4. 11/7/08 Bradley Corporation • 215-155DC Rev. J; ECN 08-538... -
Page 5: Parts List
Safety Sign S05-091 Eyewash Yoke Assembly 204-421 Emergency Tag 269-447 Bumper 269-915 Grip Pad (not shown) Prepack S30-087 includes Items 7.11, 7.2, 7.3, 7.4 Prepack S45-1782 includes Items 4.2, 4.4, 4.5, 4.6 Bradley Corporation • 215-155DC Rev. J; ECN 08-538 11/7/08... -
Page 6: Avant L'installation
114-051 Pour toute question concernant le fonctionnement ou l’installation de ce produit, consulter le site www.bradleycorp.com ou appeler le 1-800-BRADLEY. Les garanties de produits figurent sous la rubrique « Informations techniques » sur notre site Internet à www.bradleycorp.com. 11/7/08... -
Page 7: Instructions D'installation
(tuyaux non fournis). 2. Brancher la tuyauterie d’évacuation (non fournie) sur l’orifice de vidange 1-1/4 in. 3. Poser l’enseigne de sécurité sur le mur avec la visserie appropriée (non fournie). Bradley Corporation • 215-155DC Rev. J; ECN 08-538 11/7/08... -
Page 8: Assemblage Des Composantes
S'il y à quelque chose qui ne va pas fait un rapport immédiatement. Date Signed Date Signed Datum Unterschrift Date Signed Date Signe Date Signed NOTE: Les articles 4.1–4.9 sont préassemblés tel que 4. 11/7/08 Bradley Corporation • 215-155DC Rev. J; ECN 08-538... -
Page 9: Liste Des Pièces
Assemblage de cadre 204-421 Etiquette d’inspection 269-447 Butoir 269-915 Tampon anti dérapant (non montré) Paquet S30-087 comprend les éléments 7.11, 7.2, 7.3, 7.4 Paquet S45-1782 comprend les éléments 4.2, 4.4, 4.5, 4.6 Bradley Corporation • 215-155DC Rev. J; ECN 08-538 11/7/08... -
Page 10: Información Previa A La Instalación
• S ID no intentar instalar la unidad combinada Bradley hasta obtener las piezas faltantes. Aclarar el conducto del suministro de agua antes y después de la instalación. Verificar que no haya fugas y que el flujo de agua sea adecuado. El suministro principal de agua a la unidad debe estar siempre en posición “ON”... -
Page 11: Instrucciones De Instalación
(222mm) manera correcta. Las válvulas de prevención de contrafl ujo no se incluyen con el accesorio y las puede proporcionar el contratista o las puede comprar en Bradley Corporation. 5-1/4" Paso 1: Afianzar la base al piso (133mm) 1. -
Page 12: Armado De Los Componentes
S'il y à quelque chose qui ne va pas fait un rapport immédiatement. Date Signed Date Signed Datum Unterschrift Date Signed Date Signe Date Signed NOTA: Los artículos del 4.1 al 4.9 vienen previamente montados como Artículo 4. 11/7/08 Bradley Corporation • 215-155DC Rev. J; ECN 08-538... -
Page 13: Lista De Piezas
Conj. de la Horquilla del Lavaojos 204-421 Etiqueta de Emergencia 269-447 Tope 269-915 Almohadilla de agarre preempaquetada Paquete S30-087 incluye art. 7.11, 7.2, 7.3, 7.4 Paquete S45-1782 incluye art. 4.2, 4.4, 4.5, 4.6 Bradley Corporation • 215-155DC Rev. J; ECN 08-538 11/7/08...
