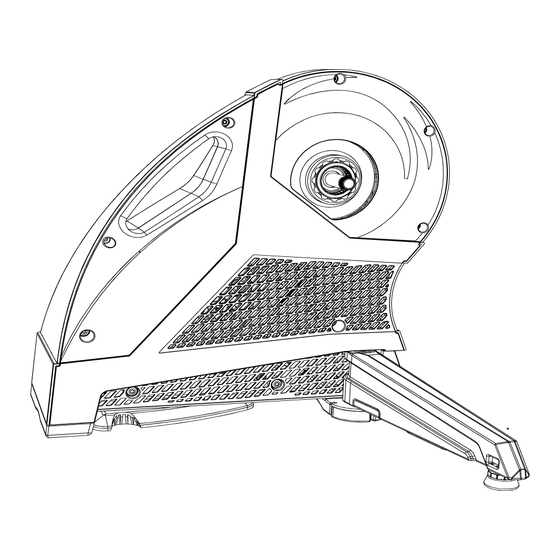

- Page 1 Direct Drive Customer Service 800.783.7257 xdr manual saris.com 29262_Saris H3_Hammer XDR Manual.indd 1 6/24/2019 11:30:27 AM...
- Page 2 Remove Endcap from drive side of Hammer by installing 5mm in end cap and turning counter clockwise. Quite el casquillo del lado de tracción del Hammer colocando un casquillo de 5 mm y girando hacia la derecha. Retirez le capuchon du côté moteur du Hammer en y insérant une clé Allen 5 mm puis en tournant dans le sens inverse des aiguilles d’une montre.
- Page 3 Remove Freehub by sliding it off the axle the Wave Washer & Top Hat Spacer may come off with it. Saque el buje deslizándolo hacia fuera del eje. Es posible que la arandela ondulada y el separador del sombrerete se salgan también. Retirez le moyeu libre en le faisant glisser hors de l’axe.
- Page 4 Before installation of a new freehub ensure the wave washer is pressed outside the innermost channel of the trainer assembly. Antes de colocar un nuevo buje, asegúrese de que la arandela ondulada está presionada hacia fuera del canal más interno del aparato. Avant l’installation d’un nouveau moyeu libre, assurez-vous de bien plaquer la rondelle sur l’extérieur du canal le plus à...
- Page 5 Slide the Top Hat Spacer on next and then slide on the XDR Driver. Introduzca a continuación el separador del sombrerete y después el elemento XDR. Faites ensuite glisser l’entretoise en T, puis le driver XDR. Setzen Sie zuerst die Hülse zurück und schieben Sie dann den XDR Antrieb wieder auf. Inserire quindi il distanziatore a cilindro e poi farlo scorrere sulla trazione XDR.
- Page 6 Install End Caps on the axle that fi t your rear drop out confi guration. Coloque los casquillos en el eje, según la confi guración de las horquillas traseras. Installez les capuchons sur l’axe qui correspond à la confi guration des pattes arrière. Befestigen Sie die Endkappen auf der Achse, die der Konfi guration Ihrer hinteren Radaufnahme entsprechen Installare i terminali sull’asse adatto alla confi gurazione del forcellino posteriore.
- Page 7 For XDR Cassettes remove spacer For XD Cassettes leave provided spacer installed Con juegos de piñones XDR extraiga el separador Con juegos de piñones XD, deje el separador instalado Pour les cassettes XD, laissez l’entretoise fournie Pour les cassettes XDR, retirez-la Lassen Sie bei XD-Kassetten den mitgelieferten Bei XDR-Kassetten müssen Sie den Spacer entfernen Spacer eingebaut...
- Page 8 For a full warranty: www.saris.com/support/warranty Para conocer todos los detalles sobre la garantía: www.saris.com/support/warranty Pour la garantie complète, consultez www.saris.com/support/warranty Die vollständigen Angaben zur Gewährleistung finden Sie unter: www.saris.com/support/warranty Per la garanzia integrale: www.saris.com/support/warranty Ga naar www.saris.com/support/warranty voor een volledige garantie...
