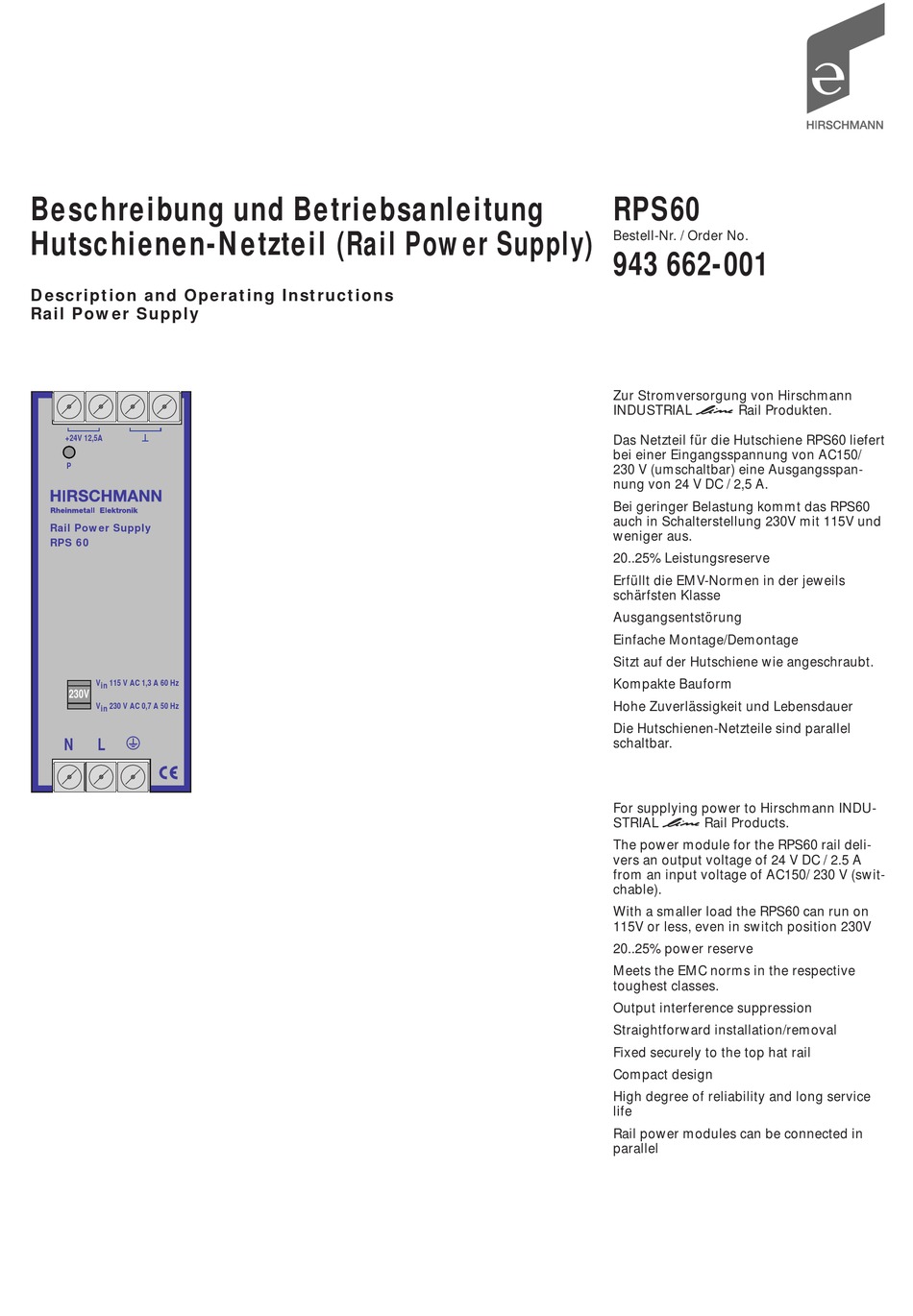

Beschreibung und Betriebsanleitung
Hutschienen-Netzteil (Rail Power Supply)
Description and Operating Instructions
Rail Power Supply
+24V 12,5A
P
Rail Power Supply
RPS 60
V in 115 V AC 1,3 A 60 Hz
230V
V in 230 V AC 0,7 A 50 Hz
N
L
RPS60
Bestell-Nr. / Order No.
943 662-001
Zur Stromversorgung von Hirschmann
INDUSTRIAL L Rail Produkten.
Das Netzteil für die Hutschiene RPS60 liefert
bei einer Eingangsspannung von AC150/
230 V (umschaltbar) eine Ausgangsspan-
nung von 24 V DC / 2,5 A.
Bei geringer Belastung kommt das RPS60
auch in Schalterstellung 230V mit 115V und
weniger aus.
20..25% Leistungsreserve
Erfüllt die EMV-Normen in der jeweils
schärfsten Klasse
Ausgangsentstörung
Einfache Montage/Demontage
Sitzt auf der Hutschiene wie angeschraubt.
Kompakte Bauform
Hohe Zuverlässigkeit und Lebensdauer
Die Hutschienen-Netzteile sind parallel
schaltbar.
For supplying power to Hirschmann INDU-
STRIAL L Rail Products.
The power module for the RPS60 rail deli-
vers an output voltage of 24 V DC / 2.5 A
from an input voltage of AC150/ 230 V (swit-
chable).
With a smaller load the RPS60 can run on
115V or less, even in switch position 230V
20..25% power reserve
Meets the EMC norms in the respective
toughest classes.
Output interference suppression
Straightforward installation/removal
Fixed securely to the top hat rail
Compact design
High degree of reliability and long service
life
Rail power modules can be connected in
parallel
Advertisement
Table of Contents
Related Manuals for Hirschmann RPS60
Summary of Contents for Hirschmann RPS60
- Page 1 24 V DC / 2.5 A from an input voltage of AC150/ 230 V (swit- chable). With a smaller load the RPS60 can run on 115V or less, even in switch position 230V 20..25% power reserve Meets the EMC norms in the respective toughest classes.
- Page 2 Bei geringer und mittlerer Belastung kommt – An Netzen mit 115 V AC: Schalterstellung Die RPS60-Geräte sind parallel schaltbar das RPS60 auch in der Schalterstellung und können auf Wunsch den Laststrom 115 V empfohlen (längere Pufferzeit, bes- 230V mit 115V und weniger aus.
- Page 3 Drücken Sie unten gegen die Vorderseite – der Netzanschluß gemäß VDE0100 und (siehe Abbildung 6). des RPS60, um es zu verriegeln ( ). VDE0160 erfolgt. Nehmen Sie das Gerät von der Hutschie- Rütteln Sie leicht am RPS60, um die Ver- –...
-
Page 4: Technische Daten
4. Technische Daten Allgemeine Daten Einsatzbereich RPS60 Hutschienennetzteile sind primär getaktete Schaltnetzteile zur Einbau-Montage, ausgelegt für professionelle Anwendungen. Sie dürfen im Betrieb nicht frei zugänglich sein. Installation und Inbetriebnahme dürfen nur durch entsprechend qualifiziertes Personal erfolgen. Eingangsspannung Schalterstellung auf 230 V... -
Page 5: Safety Instructions
Make sure that the – Range of application – Convection cooling system cannot be turned on again acci- RPS60 rail power module can only be ope- Do not cover the upper and lower panel dentally. rated with those devices with a line volta- areas! ge of 24 VDC specified on their type plate. - Page 6 Push against the bottom of the front side fused and if the need arises can be for cooling (recommended spacing see of the RPS60, in order to lock it ( ). manually isolated from the power supply. Table "Technical data“).
-
Page 7: Further Support
Allgemeine Daten General data The primary area of application of the RPS60 rail - power modules is primarily switched- mode serial power modules for the modular installation, designed for professional applications. They may not be accessible when in operation. Installation and starting operation may only be carried out by qualified personnel. - Page 8 VDE 0160, EN 60950 (LGA), EN 55011 UL 1950, UL 0508, CUL CSA-C22.2 No. 234-M90, EN 50178 CE marking achieved in accordance with EMC guideline and low current guideline. Scope of delivery RPS60 rail power supply unit Order number RPS60 943 662-001 Accessories...
