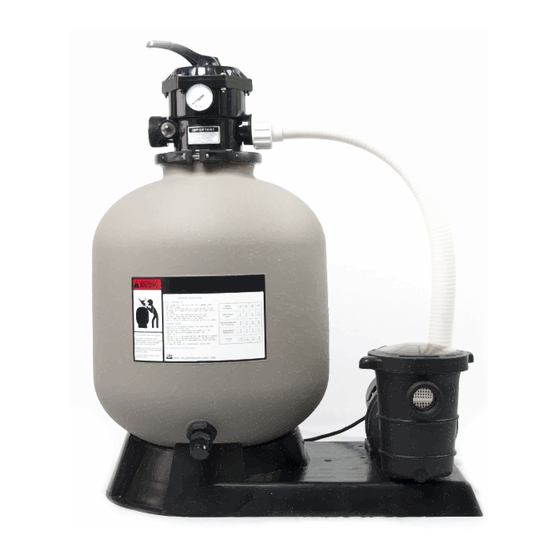

- Page 1 thE futurE is now thE futurE is now Zestaw filtracyjny Saturn Instrukcja instalacji, obsługi i części Zachowaj instrukcję!
-
Page 2: Table Of Contents
SPIS TREŚCI BEZPIECZEŃSTWO………………………………..2 PRZEZIMOWANIE..……………………4 PRZYGOTOWANIE PRZED MONTAŻEM...……..2 DANE TECHNICZNE..…………………...4 JAK ZMONTOWAĆ?..……………………………..3 CZĘŚCI ZAMIENNE..……………………...5 PIERWSZE URUCHOMIENIE........3 FUNKCJE ZAWORU…………………..……………4 BEZPIECZEŃSTWO Nieprzestrzeganie wskazówek bezpieczeństwa i znaków ostrzegawczych może prowadzić do poważnych obrażeń ciała i/lub śmierci. UWAGA Filtry piaskowe przeznaczone są do pracy przy temperaturze wody 5-45°C. Nigdy nie należy przekraczać wskazanych temperatur, gdyż... -
Page 3: Jak Zmontować
JAK ZMONTOWAĆ? 1. Zamontuj pompę na podstawie. 2. Zamontuj orurowanie wewnątrz filtra. 3. Umieść zbiornik filtra na podstawie. 4. Zabezpiecz otwory, aby zapobiec przedostaniu się piasku. Upewnij się, że rura wewnątrz zbiornika jest dobrze przymocowana. 5. Napełnij zbiornik filtra wodą, aby zapewnić amortyzację podczas zasypywania filtra piaskiem. UWAGA: Przed zasypywaniem, upewnij się, że rurki szczelinowe są... -
Page 4: Funkcje Zaworu
2. Ustaw rączkę zaworu pomiędzy dwoma dowolnymi pozycjami - pozwoli to na spuszczenie wody z zaworu. Pozostaw zawór na tej “nieaktywnej” pozycji. 3. Opróżnij pompę i przechowuj zgodnie z jej instrukcją. DANE TECHNICZNE MAKS. PIASEK ZESTAW POWIERZCHNIA PRZEPŁYW CIŚNIENIE ILOŚĆ FILTRACYJNY FILTRACJI ROBOCZE 081017 0.12 081024 0.19 081029 0.26... -
Page 5: Części Zamienne
CZĘŚCI ZAMIENNE Ilość Opis Podstawa filtra i pompy Korek spustowy Rurki szczelinowe Rura główna filtra Zbiornik filtra Obejma O-ring Zawór 6-drogowy O-ring Złączka węża Zacisk węża Złączka Wąż PCW Pompa 0,55 kW Pompa 0,75 kW Śruby M8X35 i nakrętki M8... - Page 6 Sand Filtration System Installation, Operation, and Parts Save this Instruction Manual!
-
Page 7: Safety Information
TABLE OF CONTENT SAFETY INFORMATION….………………………..7 WINTERIZING………...…………………...9 PREPARATION BEFORE INSTALLATION.……..8 SPECIFICATIONS & PARTS..………….10 HOW TO MOUNT?...………………………………..8 INITIAL STRAT-UP…….........9 FILTER VALVE FUNCTIONS………...……………9 SAFETY INFORMATION Basic safety precautions should always be followed, including the following: Failure to follow instructions can cause severe injury and/or death. CAUTION Sand filters are designed to work with water temperatures 5-45°C. -
Page 8: Preparation Before Installation
PREPARATION BEFORE INSTALLATION 1 .The filter system should be installed, not more than 6 feet above pool water level, on a concrete slab, very firm ground, or equivalent, as recommended by your pool dealer. 2. Position the filter so that the piping connections, control valve and winter drain are convenient and accessible for operation, service, and winterizing. -
Page 9: Winterizing
INITIAL START-UP OF SYSTEM 1. Inspect all the connections have been made correct and are secure. 2. Depress top mount valve handle and rotate to BACKWASH position. 3. Prime and start pump according to pump instructions allowing the filter tank to fill with water. NOTE: ALL SUCTION AND DISCHARGE VALVES MUST BE OPENING WHEN STARTING THE SYSTEM. -
Page 10: Specifications & Parts
SPECIFICATIONS AND PARTS FILTERSAND FILTRATION MAX. WORKING FLOW RATE FILTERING AREA PRESSURE SYSTEM AMOUNT 081017 0.12 081024 0.19 081029 0.26 Description Amount Sand filter support Drain plug Laterals Center pipe Filter tank Flange clamp O-ring 6-way valve O-ring Hose adaptor...
