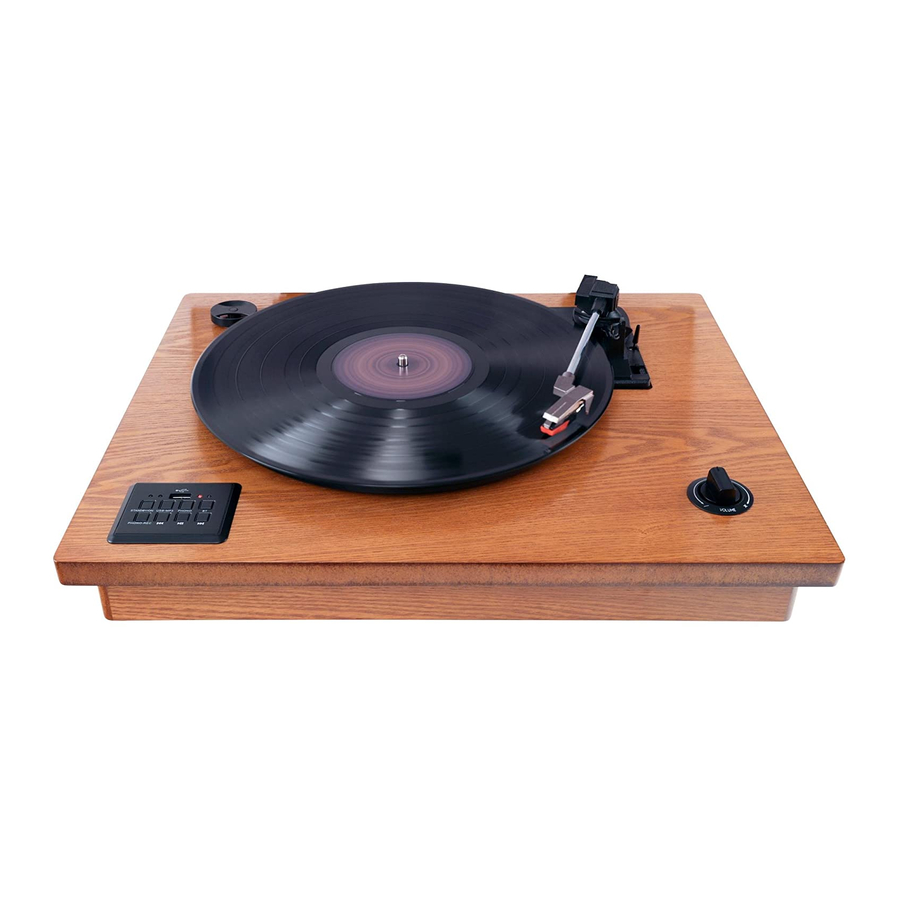

Bennett & Ross TT-9500 Vinylmaster User Manual

Hide thumbs

page of 40

/ 40
Bookmarks

Available languages

Quick Links

Download this manual

TT-9500 Vinylmaster

Bedienungsanleitung / User manual

ArtNr 00048899

Version 08/2017

Need help?

Do you have a question about the TT-9500 Vinylmaster and is the answer not in the manual?

Questions and answers

Summary of Contents for Bennett & Ross TT-9500 Vinylmaster

Page 1 TT-9500 Vinylmaster Bedienungsanleitung / User manual ArtNr 00048899 Version 08/2017...
Page 2 Vielen Dank, dass Sie sich für den DEUTSCH Bennett & Ross TT-9500 V inylm aster entschieden haben. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme gut durch und beachten Sie alle Hinw eise. Sicherheitshinw eise: Vermeiden Sie Kontakt mit Feuchtigkeit und Wasser sow ie Hitze. Achten Sie auf ausreichend Belüftung um Überhitzung zu vermeiden.
Page 3 Bedienelemente / Operating Elements...
Page 5 Erstes Einschalten /Stromversorgung Nehmen Sie das Gerät vorsichtig aus der Verpackung und entfernen Sie alle Verpackungsteile. Entne hme n Sie das Netzkabel & legen Sie es auf die vol l ständi ge Länge aus. Stellen Sie den Plattenspieler auf einen stabilen und geraden Untergrund.
Page 6 die Schraube im Uhrzeigersinn (Die Schraube senkt sich, der Plattenteller kommt leicht nach oben). Sollten Sie das Gerät zu einem späteren Zeitpunkt wieder transportieren wollen, dann aktivieren Sie di e Transportsicherung. Drehen Sie hierfür die Schraube einige Umdrehungen gegen den Uhrzeigersinn. Einschalten des Produkts: Verbinden Sie den AC Adapter mit dem DC Eingang an der Geräterückseite, die STANDBY-LED beginnt zu...
Page 7 AUX IN Dieses Gerät bietet eine zusätzliche AUX- Eingangsbuchse für Anschluss externer Audiogeräte, wie MP3-Player und CD-Player, so dass Sie Ihre externe Quelle über die integrierten Lautsprecher dieses Systems hören können. Verwenden Sie ein Audiokabel mit einem 3,5 mm Stereo-Anschluss (nicht im Lieferumfang e nthalten). Stecken Sie ein Ende in die AUX-IN-Buchse am Schallplattenspieler und das andere Ende an die Line - Out-Buchse des Audiogeräts.
Page 8 Schallplatten abspielen Dieses System beinhaltet einen Plattenspieler mit Riemenantrieb & 3 Geschwindigkeiten (33, 45, 78 RPM). Zum Einschalten des Systems, drücken Sie die STANDBY/ON Taste und drehen Sie die Lautstärke auf ein niedriges Level. Drücken Sie die PHONO Taste, di e PHONO LED Anzeige beginnt zu leuchten.
Page 9 Schallplatte und startet das Abtasten zur Wiedergabe Ihres Wunschsongs. Regeln Sie Lautstärke und alle weiteren Funktionen nach Belieben. Möchten Sie die Wiedergabe beenden, so drücken Sie den Tonarmheber nach hinten, führen dann den Tonarm zurück über seine Auflage und drücken den Tonarmheber wieder nach vorne.
Page 10 Starten Sie das Abspielen der Schallplatte oder des gewünschten Songs wie oben erläutert. Die Aufnahme auf das USB-Gerät startet, sobald Sie im Bedienfeld den Knopf PHONO-REC betätigen. Während der Aufnahme wechselt die rote LED Kontrollleuchte PHONO in einen Blinkmodus. Nun wird die momentan abgespielte Schallplatte digitalisiert und als Datei auf dem USB-Gerät gespeichert.
Page 11 Abspielen von USB-Inhalten Drücken Sie die USB-MP3 Taste auf dem Bedienfeld. Stecken Sie Ihr USB-Gerät in den dafür vorgesehe nen USB Anschluss. Das Gerät startet die Wiedergabe nun automatisch. Nutzen Sie die Tasten um Ihren gewünschten Song zu wählen und die Wiedergabe zu starten bzw.
Page 12 Entfernen des USB-Geräts Um Schäden am System zu vermeiden, sollten Sie das USB –Gerät erst aus dem Anschluss entfernen, wenn Sie den Abspielvorgang beendet haben und das komplette System ausgeschaltet ist. Bluetooth Funktion Um externe Geräte kabellos mit dem Bennett & Ross TT-9500 zu verbinden, können Sie die Bluetooth- Funktion nutzen.
Page 13 Der erfolgreiche Verbindungsaufbau wird mi t e i nem akustischen Signal bestätigt. Hinweis Diese Vorgehensweise zur Verbindung eines externen Gerätes muss für jedes zu verbindende Gerät wiederholt werden. Einmal verbundene Geräte werden bei zukünftiger Nutzung automatisch wiedererkannt und verbunden. Sollte Ihr Gerät wider Erwarten nicht automatisch erkannt werden, dann...
Page 14 Line Out / Anschluss des Schallplattenspielers an externe Geräte Der Bennett & Ross TT-9500 verfügt zusätzlich über Cinchkabel-Ausgangsbuchsen, die ermöglichen, den Schallplattenspieler mit externen Geräten (z.B. Verstärker, Endstufe) verbinden zu können. Sie benötigen hierzu ein Cinchkabel / RCA-Kabel (nicht im Lieferumfang enthalten). Stecken Sie das Kabel (je ein roter und weißer Stecker) in den Line Out-Ausgang auf der Rückseite des Schallplattenspielers und verbinden es mit den...
Page 15 Kopfhörer-Nutzung Für Musikgenuss ohne Mitmenschen zu stören, können Sie einen Stereo-Kopfhörer (nicht im Lieferumfang enthalten) anschließen. Ein 3,5mm Klinkeneingang für den Kopfhörer (HEADPHONE) befindet sich auf der Rückseite des Schallplattenspielers. Sobald Sie Musik über Kopfhörer genießen, werden die systeminternen Lautsprecher stumm geschaltet. Die Kopfhörerlautstärke steuern Sie über der Drehregler rechts vom Plattenteller (VOLUME + /-).
Page 16 Auswechseln der Tonnadel (siehe Abbildung/Skizze) Heben Sie den Tonarm vorsichtig nach oben aus der Ablage. Versuchen Sie mit Ihren Fingernägeln in die Fuge zwischen rotem Tonnadeleinsatz und schwarzem Tonarmkopf zu gelangen und ziehen Sie den roten Kunststoff-Clip leicht zu sich. Nachdem sich der Bereich gelockert hat, drücken Sie diesen sanft nach unten und lösen Nadelhalterung mitsamt Nadel vom Tonabnehmer und entsorgen diese.
Page 17 Auswechseln / Ersetzen des Tonabnehmers Um den Tonabnehmer zu wechseln sind folgende Schritte erforderlich (siehe auch Abbildung / Skizze unten): Heben Sie den Tonarm leicht an. Halten Sie den Tonarm am hinteren Teil des Tonabnehmerkopfes fest und drücken mit der anderen Hand den vordere n Teil des Tonabnehmers vorsichtig gleichzeitig nach hinten und unten.
Page 18 Pflege der Holzoberfläche und der Staubabdeckung Die Pflege dieser Geräteteile ist hochwertigen Möbelstücken sehr ähnlich. Staub auf Plexiglas oder Holz entfernen Sie am besten mit einem weichen, nicht scheuernden Staubtuch. Fingerabdrücke oder Flecken lassen sich meist einfach mit einem leicht befeuchteten Tuch entfernen.
Page 19 Empfehlenswert ist es, das Gerät nicht direkt mit de n Reinigern zu besprühen, sondern die Mittel zuerst auf den Lappen aufzutragen und dann sanft den Reinigungsvorgang auf den Oberflächen zu beginnen. Wir wünschen Ihnen viel Spaß und Hörgenuss mit Ihrem neuen Bennett & Ross TT-9500 Vinylmaster.
Page 20 WEEE Erklärung Ihr Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recycelbar sind und wieder verwendet werden können. Dieses Symbol bedeute t, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie dieses Gerät be i Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Center.
Page 21 Gewähr. Abgebildete Farben und Spezifikationen können geringfügig vom Produkt abweichen. Musikhaus Kirstein GmbH - Produkte sind nur über autorisierte Händler erhältlich. Distributoren und Händler sind keine Handlungsbevollmächtigten von Musikhaus Kirstein GmbH und haben keinerlei Befugnis, die Musikhaus Kirstein GmbH in irgendeiner Weise, sei es ausdrücklich oder durch schlüssiges Handeln, rechtlich...
Page 22 ENGLISH Thank you for purchasing the Bennett & Ross TT-9500 Vinylmaster. Read these instructions carefully before operating the unit. Please heed all safety warnings and keep these instructions for future reference. Follow all instructions. Precautions: Do not use this device near water, moisture or heat.
Page 23 Bedienelemente / Operating Elements...
Page 25 Installation and Set up Carefully remove the unit from the display carton and take away all packaging material from it. Unwind the AC Adapter Jack cable and extend it to it´s full length. Place the device on a stable and level surface near a AC Power socket.
Page 26 screw. The screw is located on the black panel on the right side between turntable and tone arm. Before playing, please use a screwdriver to turn the transit screw in clockwise direction (screw is going down) completely to unlock the turntable. To lock the turntable again for transportation, pl e ase turn screw in counter- clockwise direction.
Page 27 When you have finished using the system, press standby/on button again. A voice message („power off“) confirms the switch off mode. AUX IN Operation This unit provides an auxiliary audio signal input jack connecting external audio devices like MP3 players, CD- Players and older, non-dockable I-pods.
Page 28 MP3/ PHONO/ BT functions of the Bennett & Ross 9500 Vinylmaster. Playing Vinyl Records The Bennet & Ross TT-9500 Vinylmaster includes a full-size, 3-speed, belt-drive turntable that plays 33, 45 and 78 rpm records. To turn the system on, press the Standby/on button and set the volume to a low level.
Page 29 singles, place the 45 rpm adapter on the center spindle. If you like to play a certain song, put the lift lever backward and move the tone arm to the record. The n pull the lift lever gently forward. The tone arm will gently move down onto the record.The song will start playing .
Page 30 LED is flashing and the device starts recording the music from the phono record. Press the PHONO-REC button again when you would like to finish the recording process. For listening to your recent recording, press USB-MP3. The red LED indicator light is on and your recorded track starts.
Page 31 Note The USB-mp3 playing mode has a memory function. When re-inserting the same USB-device, it will resume playing the track, which was played while the last usage. The unit is only playing songs which are stored as MP3 format. Removing the USB-Drive To avoid damages to the USB and the system.
Page 32 Please be aware that your external device needs to have a Bluetooth function as well. For installing a bluetooth connection you need to press the BT button on the black panel left of the turntable. The BT indicator LED will be on. Switch on the other device, which you like to conne ct and activate their Bluetooth-function as well.
Page 33 If your bluetooth playback does not automatically reconnect to the device, you will have to re-establi sh the connection to your bluetooth device manuall y as described before. While using a smart-phone as your Bluetooth playback device, the audio file will be muted when there is an incoming call.
Page 34 Listening with Headphones For enjoying music without bothering others , the Bennet & Ross TT-9500 is equipped with a stereo headphone jack. It is located on the back panel. Connect a set of stereo headphones (not supplied) to this jack for private listening.
Page 35 between the red stylus nolder and the rear cartridge housing as shown below. Press carefully on the red stylus holder unit until it separates form the cartridge housing. Completely remove the red stylus holder with the defective stylus and discard it. Place the new red stylus holder with stylus under the cartridge housing.
Page 36 Replacing the Cartridge In order to replace the cartridge from the tone arm, please gently lift off the tone arm from the tone arm rest. Use your left hand to hold the tone arm and your right hand to hold the rear part of the cartridge. The n gently push the cartridge backwards and downwards according to the direction as shown in the diagram below to separate the cartridge from the...
Page 37 Care of the wood panel and dust cover. Care and cleaning of t e Bennet & Ross TT-9500 is comparable to high-quality furniture. When the unit is dusty, you may wipe it by using a soft, non-abrasive dust cloth. If the wood panel becomes smudged with fingerprints, you may use any good quality commercial dusting and polishing spray cleaner, which fits to the refering surfaces.
Page 38 We recommend spraying the cleaner on the cloth and not directly onto the wooden panel. We kindly wish a lot of fun and listening joy with your brandnew Bennett & Ross TT-9500 Vinylmaster. WEEE Declaration Your product is designed and manufactured with materials and components of high quality, which are recyclable and can be reused.
Page 39 guarantee for the accuracy or completeness of any description, photograph or statement contained in this manual. Printed colors and specifications may vary slightly from product. Products from Musikhaus Kirstein GmbH are only sold through authorized dealer. Distributors and dealers are not agents of Musikhaus Kirstein GmbH and have no authority to bind Musikhaus Kirstein GmbH legally in any way.
Page 40: Appendix 1: Specifications
Appendix 1: Specifications Bennet & Ross TT-9500 Produkt / Product Vinylmaster Schallplattenspieler / Record Player ArtNr 00048899 Stromversorgung / Net voltage DC 9V / 5A Turntable/ Schallplattenspieler (Speed 33, 45, 78 rpm/Umin Ausstattung / Features Recording function Aufnahme- Digitalisierungsfunktion Bluetooth-Player BT Reichweite/Distance 10m USB Slot MP3 Player...
