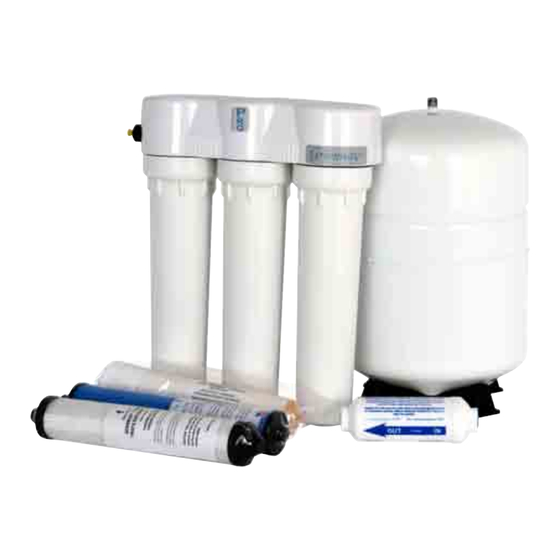

- Page 1 Pro Series Water Technologies Reverse Osmosis Drinking Water System Water Technologies Water Technologies Installation Instructions & Owner’s Manual...
- Page 2 able of onTenTs Introduction Page Diagrams Page 4 - 5 Specifications Page Preparation Page 6 - 7 Installation Steps Page 7 - 11 Operation and Maintenance Page 11 - 13 Technical Data Page 13 - 15 Troubleshooting Guide Page 16 - 17 Exploded View and Parts List Page Warranty...
- Page 3 nTroduCTIon Your new Reverse Osmosis (R.O.) Drinking Water System uses a combination of filtration technologies to reduce unwanted contaminants in a water supply. The following steps combine to give you the best in clear sparkling drinking water: MECHANICAL FILTRATION/ACTIVATED CARBON The sediment prefilter will remove the larger particles such as silt, rust and scale.
- Page 4 TfC-435 b asemenT nsTallaTIon Iagram...
- Page 5 TfC-435 T ypICal nder nsTallaTIon Iagram peCIIfCaTIons Because the performance of an RO Membrane is highly dependant upon pressure, temperature and TDS, the following should be used for comparison purposes only. Qualified System Performance U.S. Metric Membrane Production 1 25 ± 5 gpd 76 - 114 lpd Membrane TDS Reduction 95% minimum...
- Page 6 reparaTIon Major System Components The following components comprise the RO Drinking Water System. (Refer to Fig. 1, page 5 for general system layout.) An R.O. Manifold assembly. Housings and Housing O–rings. A Drinking Water Holding Tank. A Dispensing Faucet. A Feed Water Saddle Valve. A Drain Clamp.
- Page 7 should be the 3/8” diameter OD size to prevent a high pressure drop. Remember, these tanks can weigh up to 30 pounds when full of water; a firm, level area is required. R.O. Manifold Assembly–The manifold can be installed on either the right or left side of the under–sink area or a cabinet.
- Page 8 Long Reach Air Gap Faucet With 3/8” Connector Assemble and attach the Faucet (refer to Fig. 2 right). • Assemble the Body and Spout by removing the plastic shipping plug from the Body and then firmly pressing in the Spout. • In the following order, place the Face Plate (Escutcheon) on the 7/16” stud. • From the top of the counter place the stud through the mounting hole. • From the bottom of the counter top, in the following order, assemble the Slotted Washer, the Plastic Spacer (with open end upwards), the 7/16” Washer and the 7/16”...
- Page 9 Drain Clamp Installation Choose the drain outlet location per, page 7. The following are instructions for discharging into the sink drain pipe. (Refer to Fig. 1, page 5.) Position the Drain Clamp on the sink drain pipe above the drain trap. Allow room for drilling. Tighten securely. Use a battery pow ered or properly grounded drill.
- Page 10 RO Manifold Assembly Instructions Locate the site per page 6. Various installation sites will require different types of mounting fasteners; be sure the fastener selected will provide a firm, solid mounting. A support panel may be necessary on thin cabinet walls or to span between wall studs on particle board or drywall.
- Page 11 Start Up At time of start up and each time the filters are changed the system should be sanitized (also see Operation and Maintenance Sec. V, B.1–4, page12). Sanitizing the system. Use a drip pan to aid clean–up. NOTE: The system should be sanitized BEFORE installing the Sediment/Carbon Prefilter, the Activated Carbon Post Filter or the RO Membrane.
- Page 12 R.O. systems produce drinking water at relatively slow rates; it can take up to 6 hours or more to fi ll the Holding Tank. Normal operation is to let the Holding Tank fill with water and then draw water as needed. When the pressure in the Holding Tank falls to a given pressure (as the water is being used) the Automatic Shut–Off Valve (ASO Valve) will start water production and the system will refill the Holding Tank.
- Page 13 In-Line Activated Carbon Post Filter Assembly Changing the In–Line Activated Carbon Post Filter Close the Feed Water Saddle Valve by turning fully clockwise. Close the Holding Tank Valve and then open the Dispensing Faucet to release the pressure. Remove the In–Line Activated Carbon Post Filter. Disconnect the used Post Filter by pressing in the connector’s collar and at the same time pulling the tube out of the fitting.
- Page 14 2.5 oz. ÷ 2 min. = 1.25 oz./min. 1.25 oz./min. x 11.2 = 14 gpd The Reject Ratio is the amount of water produced compared to the amount of water flowing to drain. Reject Ratio = Reject Rate Product Rate EXAMPLE: The product rate is 14 gpd and the reject rate is 56 gpd.
- Page 15 Water Production Rate Chart sTImaTed aTer roduCTIon aTer allons ITres ressure of Temp TDS* 40 psig 50 psig 60 psig 70 psig 80 psig 90 psig 100 psig (280 kPa) (340 kPa) (410 kPa) (480 kPa) (550 kPa) (620 kPa) (690 kPa) ˚F ˚C...
- Page 16 roubleshooTIng uIde Problem Possible Cause Solution Low Quantity of Feed Water Saddle Valve is plugged or Open Valve or unclog closed Water from Holding Clogged Sediment/Carbon Prefilter or Replace Filters Tank Activated Carbon Post Filter Low Water Pressure Feed Water Pressure must be above 40 psig RO Membrane is Fouled See Feed Water operating limits.
- Page 17 ’ roubleshooTIng uIde Problem Possible Cause Solution High Total Dissolved The Product Water and Drain Water Correct plumbing. lines are reversed. Solids (TDS) in the No drain flow, Drain Restrictor is Clear or replace Drain Restrictor. Poduct Water clogged. (continued No drain flow, the drain orifice in Clear or replace Air Gap Faucet.
- Page 18 xploded IeW and arTs...
- Page 19 ’ xploded IeW and arTs raWIng esCrIpTIon GS2009 Self Tapping Screw GS2005 ASO Cap GS2013 ASO Cap O–Ring GS2011 ASO Diaphragm – Large GS2007 ASO Piston GS2006 ASO Piston Ring GS2010 ASO Diaphragm – Small GS2128–M Manifold Plate GS1276 Check Valve GS1277 Check Valve Retainer GS7028...
- Page 20 ro d rInkIng aTer ysTem ImITed arranTy What Does This Warranty Cover? This warranty covers any defects in materials and workmanship of the Greenway ® RO Drinking Water System when installed and operated within recommended parameters, with the exceptions stated below. How Long Does The Coverage Last? Greenway will warrant its RO Drinking Water System (except for the reverse osmosis membrane), for a period...
- Page 21 Pro Series Water Technologies Système d’osmose inverse pour eau potable Water Technologies Water Technologies Manuel d’installation et d’utilisation...
- Page 22 TABLE DES MATIERES: Introduction Page Diagrammes Page 4 - 5 Spécifications Page Préparation Page 6 - 7 Étapes d’installation Page 7 - 11 Fonctionnement et entretien Page 11 - 13 Données techniques Page 13 - 15 Guide de dépannage Page 16 - 17 Vue éclatée et liste des pièces Page...
- Page 23 nTRoDucTIon Votre nouveau système d’osmose inverse (OI) pour eau potable utilise une combinaison de technologies de filtration visant à réduire les contaminants indésirables dans l’approvisionnement en eau. Les étapes suivantes sont regroupées pour vous donner la meilleure qualité en eau potable claire comme du cristal: FILTRATION MÉCANIQUE / CHARBON ACTIF Le préfiltre à...
- Page 24 TFC-435 Diagramme pour une Installation au Sous-Sol Robinet de distribution REMARQUE : POUR INSTALLATION AU DISTRIBUTEUR D'EAU GLACÉE OU À LA MACHINE À GLAÇONS DU RÉFRIGÉRATEUR, LE RACCORD EN T DANS LE TUBE BLEU PROCÉDÉ 9,52 MM (3/8 PO) AU ROBINET DE DISTRIBUTION (9,52 mm (3/8 po) bleu)
- Page 25 TFc-435 D ’ ’ IAgRAMME ypIquE D nSTALLATIon SouS L évIER ROBINET DE DISTRIBUTION AVEC CLAPET DE NON-RETOUR COLLIER DE SERRAGE COUVERCLE AVEC MONITEUR POUR DRAIN DRAIN (9,52 MM (3/8 PO) NOIR) POUR LA QUALITÉ DE L'EAU EN OPTION Procédé (9,52 mm (3/8 po) bleu) COLLECTEUR DE L'OI ROBINET D'ARRÊT...
- Page 26 RépARATIon Composants principaux du système Les composants suivants constituent le système en eau potable OI. (Voir Fig. 1, page 5 pour le diagramme général du système.) Assemblage du collecteur de l’OI. Carters et joints toriques pour carters. Réservoir de rétention pour eau potable. Robinet de distribution.
- Page 27 endroit facile d’accès à l’intérieur de 3,08 mètres (10 pi) du robinet, sous l’évier ou dans un cabinet adjacent. Si vous avez besoin d’une plus longue longueur de tube, celui-ci devrait avoir un diamètre extérieur de 9,52 mm (3/8 po) afin de prévenir les chutes de la haute pression.
- Page 28 Robinet à longue portée avec clapet de non-retour Assemblez et installez le robinet (voir la Fig. 2 à la droite). et raccord de 9,52 mm (3/8 po) • Assemblez le corps et le col du robinet en enlevant le bouchon en matière plastique du corps installé pour le transport et ensuite pressez-y fermement le col. •...
- Page 29 Installation du collier de serrage pour drain Choisissez l’emplacement de la sortie du drain selon la page 7. Ce qui suit, sont les instructions pour effectuer le renvoi dans le tuyau d’évacuation de l’évier (voir la Fig. 1, page 5). Placez le collier de serrage pour drain au tuyau d’évacuation de l’évier au-dessus du siphon du sol.
- Page 30 Instructions d’assemblage du collecteur de l’OI Voir l’emplacement selon la page 6. Différents emplacements d’installation nécessiteront différentes attaches d’installation; assurez-vous que les attaches sélectionnées pourront fournir une installation stable et solide. Un panneau de soutien peut être nécessaire sur les parois de cabinets minces ou pour une portée entre les poteaux muraux de panneaux de particules ou de cloisons sèches.
- Page 31 Mise en Marche Au moment de la mise en marche et à chaque fois que les filtres seront changés, le système devrait être désinfecté (voir aussi la section fonctionnement et entretien V, B.1—4, page12). Désinfection du système. Utilisez un bac récepteur pour faciliter le nettoyage. REMARQUE : Le système devrait être désinfecté...
- Page 32 Les systèmes OI produisent de l’eau potable à un taux relativement lent; il pourrait prendre jusqu’à 6 heures ou plus pour remplir le réservoir de rétention. Le fonctionnement normal est de laisser le réservoir de rétention se remplir d’eau et par la suite d’y prendre de l’eau au besoin. Lorsque la pression dans le réservoir de rétention descend à une pression donnée (lorsque l’eau est utilisée) le robinet d’arrêt automatique (vanne ASO) commencera la production de l’eau et le système remplira le réservoir de rétention.
- Page 33 Assemblage du post-filtre en ligne à charbon actif Au robinet de distribution Bleu 9,52 mm (3/8 po) Bleu 9,52 mm (3/8 po) Post- ltre en ligne à charbon actif Changement du post-filtre en ligne à charbon actif Fermez le robinet-vanne à étrier pour l’eau d’alimentation en le tournant entièrement dans le sens des aiguilles d’une montre.
- Page 34 2,5 oz. ÷ 2 min. = 1,25 oz./min. 1,25 oz./min. x 11,2 = 14 gpd Le ratio de rejet est le montant d’eau produite par rapport au montant d’eau qui s’écoule dans le drain. Ratio de rejet = Taux de rejet Taux du produit Exemple: Le taux du produit est de 14 gpd et le taux de rejet est de 56 gpd.
- Page 35 Tableau des taux de la production d’eau TAuX ESTIMATIF DE LA pRoDucTIon D’EAu D’A (gpD) (LpD) LIMEnTATIon ALLonS pAR ET En ITRES pAR pouR unE IgnE DE RESSIon DE Temp TDS* 40 psig 50 psig 60 psig 70 psig 80 psig 90 psig 100 psig (280 kPa)
- Page 36 uIDE DE épAnnAgE Problème Cause Possible Solution Faible quantité d’eau à Le robinet-vanne à étrier pour l’eau Ouvrez le robinet ou débouchez-le d’alimentation est bloqué ou fermé partir du réservoir de Préfiltre à sédiments/charbon ou post-filtre à Remplacez les filtres rétention charbon actif bouchés Basse pression d’eau...
- Page 37 uIDE DE épAnnAgE Problème Cause Possible Solution Haut taux de matières Les conduites de l’eau de procédé et des Modifiez la plomberie eaux usées sont inversées dissoutes totales (MDT) Aucun débit au drain, le restricteur Dégagez ou remplacez le restricteur dans l’eau de procédé, d’écoulement est bouché...
- Page 38 é cLATéE ET ISTE DES IècES TROUSSE D'ANALYSE DE LA QUALITÉ DE L'EAU TROUSSE D'ANALYSE NITRATE/NITRITE...
- Page 39 é cLATéE ET ISTE DES IècES Post- ltre en ligne à charbon actif ESSIn IEcE EScRIpTIon GS2009 Vis autotaraudeuse GS2005 Bouchon ASO GS2013 Joint torique pour bouchon ASO GS2011 Diagramme ASO - Large GS2007 Piston ASO GS2006 Segment de piston ASO GS2010 Diagramme ASO - Petit GS2128–M...
- Page 40 (5/1 A oI p ARAnTIE IMITéE DE ySéME oTIBLE Que couvre cette garantie? Cette garantie couvre tout défaut de matériel et de fabrication du système en eau potable OI de GreenwayMD lorsqu’il est installé et utilisé à l’intérieur des paramètres recommandés, avec les exceptions énoncées ci-dessous. Pour combien de temps cette couverture est-elle active? Greenway garantit que le système OI pour eau potable (sauf la membrane de l’osmose inverse) pour une période...
