BITO PROflow with FlowStop T96 Instructions For Assembly And Use

Hide thumbs

Advertisement

Quick Links

Download this manual

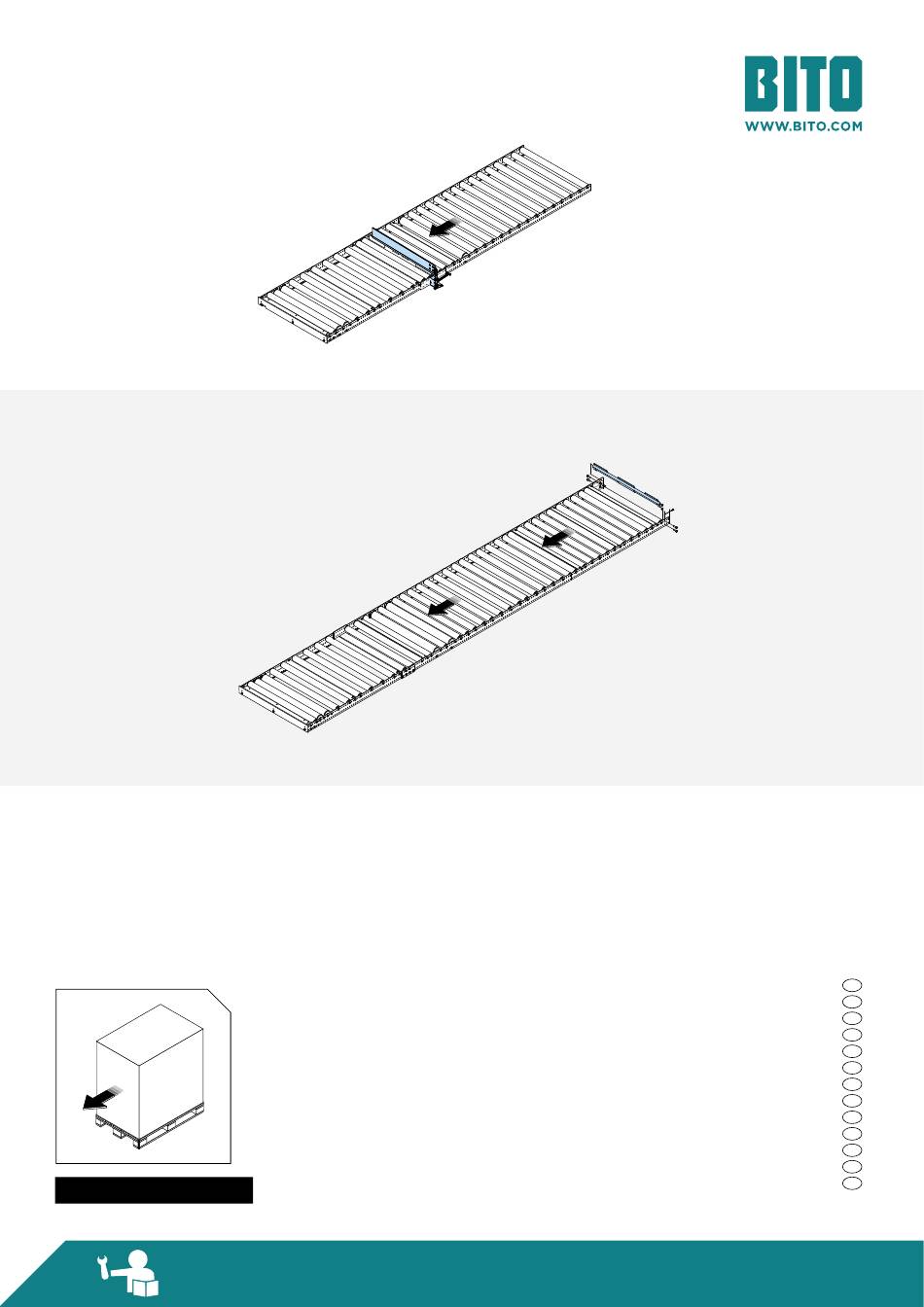

PROfl ow mit/with FlowStop [T96]
mit Bremstragrolle/with brake roller
PROfl ow ohne/without FlowStop [T96]
mit Bremstragrolle/with brake roller
EURO/Industrie/Chep,
Längsdurchlauf 1500 kg
Pallet handling short side facing 1500 kg
#10/2019/Art.-Nr.: 42614
m m
6 0
Aufbau- und Bedienanleitung
Instructions for assembly and use
Instructions de montage et d´utilisation
Richtlijnen en montagehandleiding
Instrucciones de montaje y manejo
Istruzioni per il montaggio e l´impiego
Montage- op betjeningsvejledning
összeállítási és kezelési útmutató
Instrukcja montażu i użytkowania
Návod k montáži a obsluze
Návod na montáž a použitie
Інструкція по монтажу та експлуатації
Инструкция по сборке и использованию
