BITO PROFlow T144 with FlowStop Instructions For Assembly And Use

Pallet handling short side facing 1000 kg

Hide thumbs

page of 36

/ 36
Bookmarks

Quick Links

Download this manual

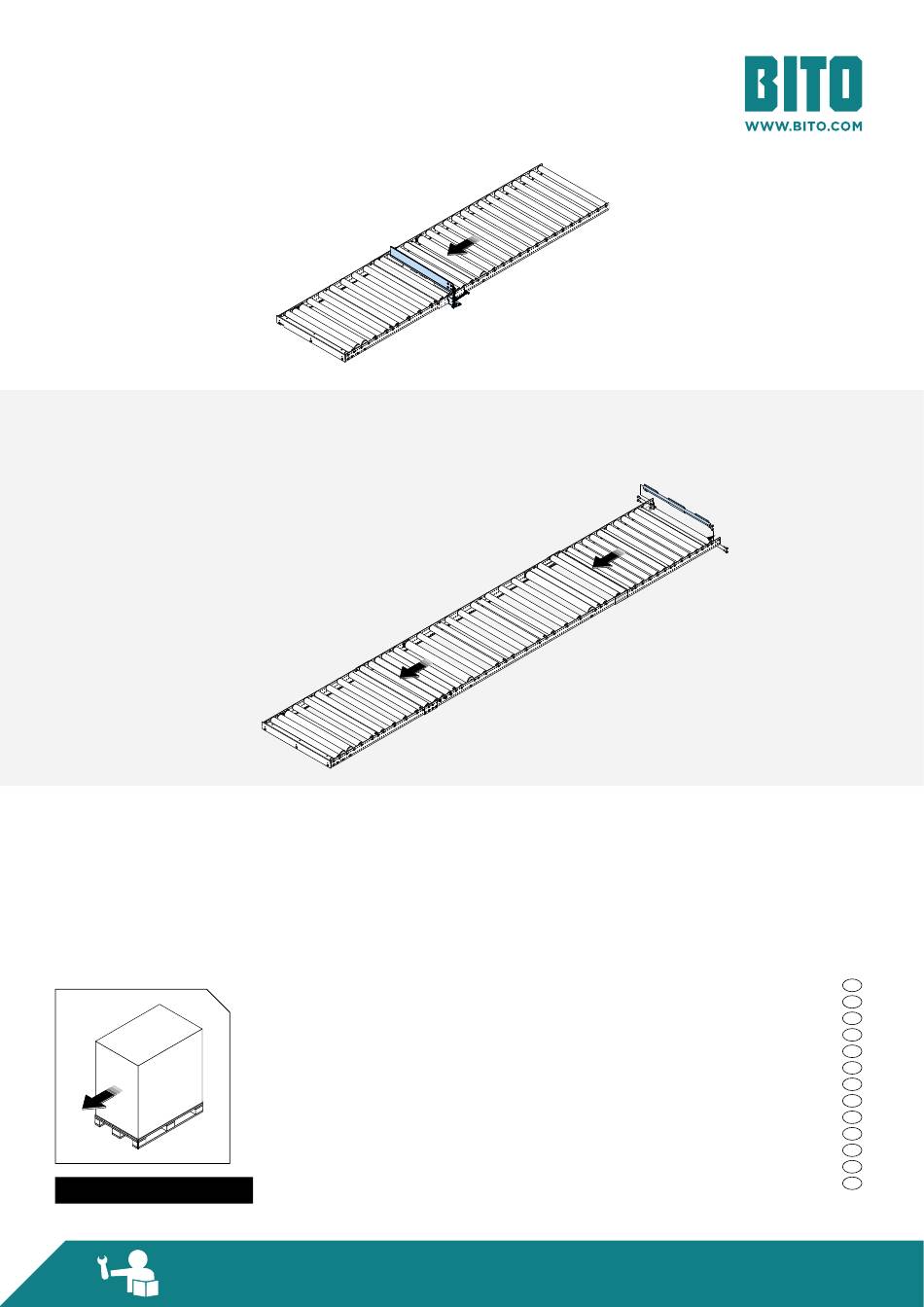

PROFlow [T144] mit/with FlowStop

mit Tragrolle/with conveyor roller

Längsdurchlauf/Pallet handling short side facing

PROFlow [T144] ohne/without FlowStop

mit Tragrolle/with conveyor roller

Längsdurchlauf/Pallet handling short side facing

EURO/Industrie/Chep,

Längsdurchlauf 1000 kg ≤ 1200 mm Höhe

Pallet handling short side facing 1000 kg ≤ 1200 mm height

#10/2019/Art.-Nr.: 42612

Aufbau- und Bedienanleitung

Instructions for assembly and use

Instructions de montage et d´utilisation

Richtlijnen en montagehandleiding

Instrucciones de montaje y manejo

Istruzioni per il montaggio e l´impiego

Montage- op betjeningsvejledning

összeállítási és kezelési útmutató

Instrukcja montażu i użytkowania

Návod k montáži a obsluze

Návod na montáž a použitie

Інструкція по монтажу та експлуатації

Инструкция по сборке и использованию

www.bito.com

Need help?

Do you have a question about the PROFlow T144 with FlowStop and is the answer not in the manual?

Questions and answers

Summary of Contents for BITO PROFlow T144 with FlowStop

Page 1 Istruzioni per il montaggio e l´impiego Montage- op betjeningsvejledning összeállítási és kezelési útmutató Instrukcja montażu i użytkowania Návod k montáži a obsluze Návod na montáž a použitie Інструкція по монтажу та експлуатації Инструкция по сборке и использованию #10/2019/Art.-Nr.: 42612 www.bito.com...
Page 2 Inhaltsverzeichnis Content 3 - 30 PROﬂ ow mit/with FlowStop [T144] PROﬂ ow ohne/without FlowStop [T144] mit Tragrolle / with conveyor roller mit Tragrolle / with conveyor roller Längsdurchlauf / Pallet handling short side facing Längsdurchlauf / Pallet handling short side facing EL 872 EURO EL 872 EURO EL 1072 INDUSTRIE/CHEP...
Page 3 108-007 ⌀ 8, 10, 11, 14 mm # 10, 13, 16, 17, 19, 22 # 6, 8 DIN 15635...
Page 4 PROﬂ ow mit/with FlowStop [T144] mit Tragrolle / with conveyor roller Längsdurchlauf / Pallet handling short side facing EURO/Industrie/Chep, Längsdurchlauf 1000 kg ≤ 1200 mm Höhe Pallet handling short side facing 1000 kg ≤ 1200 mm height FIFO...
Page 5 Start 6 - 11 Rechts/Right Links/Left 12 - 13 14 - 27...
Page 6 Rechts/Right Links/Left Links/Left...
Page 7 Rechts/Right Links/Left Rechts/Right Links/Left Links/Left...
Page 8 Links/Left 38655 EL 872 38656 EL 1072 38525 38527 M6-8.8 8 Nm M8-8.8 22 Nm 13304 M8 x 50, 8.8 M10-8.8 45 Nm M10-10.9 70 Nm 3399 M10-12.9 80 Nm M12-8.8 70 Nm M12-10.9 110 Nm 46172 38518 38521 22 Nm...
Page 10 Rechts/Right 38655 EL 872 38656 EL 1072 38525 38527 M6-8.8 8 Nm M8-8.8 22 Nm 13304 M8 x 50, 8.8 M10-8.8 45 Nm M10-10.9 70 Nm 3399 M10-12.9 80 Nm M12-8.8 70 Nm M12-10.9 110 Nm 46172 38518 38521 22 Nm...
Page 12 Links/Left Rechts/Right 38515 38522 46060 38523 46061 38528 18674 ISO 7042 M6 46362 3310 ISO 7380 M6 x 16 R h /Ri...
Page 13 24 mm 24 mm M6-8.8 8 Nm M8-8.8 22 Nm M10-8.8 45 Nm M10-10.9 70 Nm M10-12.9 80 Nm M12-8.8 70 Nm M12-10.9 110 Nm...
Page 14 M6-8.8 8 Nm M8-8.8 22 Nm M10-8.8 45 Nm M10-10.9 70 Nm M10-12.9 80 Nm M12-8.8 70 Nm Nord-Lock M12-10.9 110 Nm 1 4 4 15 - 20 38655 EL 872 T - 144 mm 38656 EL 1072 1 4 4 15 - 20 3355 M8 x 25, 8.8...
Page 15 15 - 20 1 4 4 T - 144 mm 15 - 20 1 4 4 T - 144 mm M10x30 mm 8.8 / DIN EN ISO 4017 RBS E 144 M10 / DIN EN ISO 4032 RBS M 144 RBS E3 96 / E3 144 1296 2496...
Page 16 38655 38656 EL 872 /EL 1072 3355 M8 x 25, 8.8 3399 46030 ø 60 mm DIN EN ISO 4032 M10x30 mm 8.8 DIN EN ISO 4017...
Page 17 36006 36007 26220 33040 38516 M10 x 40, 12.9 38548 45490 Nord-Lock 1 0 8...
Page 18 ø 60 mm DIN EN ISO 4032 M10x40 mm 12.9 DIN EN ISO 4017 M10 x 40, 12.9 38548 10840 BILOC, M10 38515 M10 x 40, 12.9 38548 BILOC, M10 M10 x 40 + BILOC, M10 M10 x 40 + M10...
Page 19 46172 19167...
Page 20 14106 M10 x 50, 8.8 10840 BILOC, M10 38520...
Page 21 21 - 26 1 4 4 T - 144 mm M10x30 mm 8.8 / DIN EN ISO 4017 M10 / DIN EN ISO 4032 RBS M 144 RBS E HW 144 1296 2496 ø 60 mm...
Page 22 38655 38656 EL 872 /EL 1072 3355 M8 x 25, 8.8 3399 46030 ø 60 mm DIN EN ISO 4032 M10x30 mm 8.8 DIN EN ISO 4017...
Page 23 36006 36007 26220 33040 38516 M10 x 40, 12.9 38548 45490 Nord-Lock 1 0 8...
Page 24 ø 60 mm DIN EN ISO 4032 M10x40 mm 12.9 DIN EN ISO 4017 M10 x 40, 12.9 38548 38515 BILOC, M10 10840 BILOC, M10 M10 x 40, 12.9 38548 M10 x 40 M10 x 40...
Page 25 46172 19167 14106 M10 x 50, 8.8 10840 BILOC, M10...
Page 26 38520...
Page 27 Test/Check...
Page 28 PROﬂ ow ohne/without FlowStop [T144] mit Tragrolle / with conveyor roller Längsdurchlauf / Pallet handling short side facing EURO/Industrie/Chep, Längsdurchlauf 1000 kg ≤ 1200 mm Höhe Pallet handling short side facing 1000 kg ≤ 1200 mm height 1 4 4 1 4 4 29 - 30 31 - 33...
Page 29 1 4 4 DIN EN ISO 4032 03388 T - 144 mm M10x30 mm DIN EN ISO 4017 15717 1 4 4 33040 T - 144 mm RBS E 144 RBS M 144 RBS E3 96 / E3 144 1272 1296 2496...
Page 30 1 4 4 T - 144 mm RBS M 144 RBS E HW 144 1272 1296 2496...
Page 31 28944 M10x30 mm DIN EN ISO 4017, 12.9 15717 EN 1661 M10 8, Tensilock 14090 RBS E 96 RBS M 96 1272 1296 2496...
Page 32 29916 M10x30 mm DIN EN ISO 4017, 12.9 15717 EN 1661 M10 8, Tensilock 14090 RBS M 96 RBS E3 144 1272 1296 2496...
Page 33 29916 M10x30 mm DIN EN ISO 4017, 12.9 15717 EN 1661 M10 8, Tensilock 14090 RBS M 96 RBS E3 144 1272 1296 2496...
Page 36 Tragrolle/with conveyor roller Längsdurchlauf/Pallet handling short side facing EURO/Industrie/Chep, Längsdurchlauf 1000 kg ≤ 1200 mm Höhe Pallet handling short side facing 1000 kg ≤ 1200 mm height Wir freuen uns auf Ihr Feedback! Looking forward to your feedback! feedbackmontage@bito.com...
