Full Gauge CONV 256 Quick Start Manual

PORTUGUÊS
1. DESCRIÇÃO

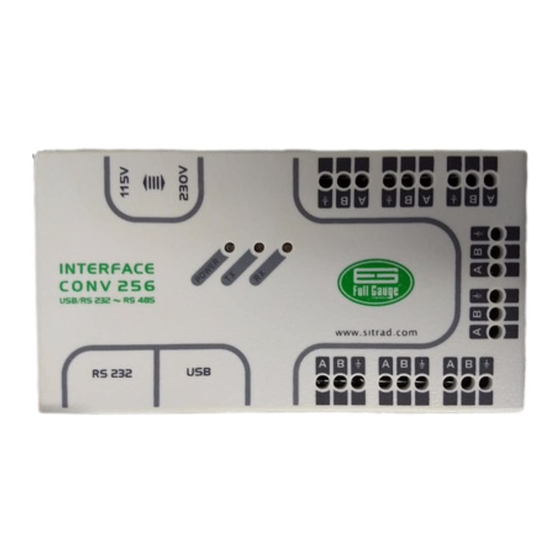

INTERFACE CONV 256
A da Full Gauge permite que os controladores Full Gauge com
comunicação serial sejam conectados a um PC que possua uma porta de comunicação serial RS-232 ou
USB. A interface se encarrega então de transformar o padrão elétrico utilizado pelo PC para o padrão
elétrico RS-485 utilizado pelos controladores.
A Full Gauge utiliza a rede RS-485 para proporcionar maior robustez e confiabilidade à comunicação
entre seus controladores e o Software Sitrad . A comunicação é estabelecida a dois fios (A e B),
podendo-se então efetuar uma comunicação Half-Duplex em que o PC é o mestre e os controladores
são escravos.
OBS: Porta USB compatível somente com o padrão USB 2.0 e Windows NT, 2000, 2003 e XP.
2. ESPECIFICAÇÕES TÉCNICAS
- Alimentação: 115 ou 230Vac
- Temperatura de operação: 0 a 50°C
- Três Led´s de indicação: um para sinalizar que a interface está ligada (
indicam transmissão ( ) e recepção (
- Um conector DB9 para ligação com o PC, utilizando cabo específico fornecido juntamente com a
Interface.
- Um conector USB-B fêmea para ligação com o PC, utilizando cabo específico fornecido juntamente
com a Interface.
- Oito portas RS-485 independentes para conexão de até 32 instrumentos por porta, sem a
necessidade de terminação.
ESQUEMA DE LIGAÇÃO PARA A INTERFACE CONV 256
3.
- Conecte os bornes A B e da interface com os respectivos bornes e
instrumentos. A utilização de cabos blindados (com malha externa) é opcional, caso seja utilizado,
conecte as malhas nos bornes da interface e caixas distribuidoras e o borne
ligado também a um terra confiável;
- Conecte o cabo serial RS-232 ou USB ao computador
simultaneamente) ;
- Selecione a voltagem de funcionamento e ligue a interface à uma rede de alimentação elétrica.
OBS:
-Aextensão da rede RS-485 deve ser de no máximo 1000m.
- Sempre utilizar cabos USB certificados e com comprimento máximo de 1.8 metros.
ENGLISH
1.

DESCRIPTION

CONV 256 INTERFACE
Full Gauge's
communication, to be connected to a PC that has a RS-232 or USB serial communications port. The
interface then takes care of the transformation of the voltage levels used by the PC to RS-485 voltage
levels used by the controllers.
Full Gauge uses a RS-485 network to make the communication between the controllers and Sitrad
Software more rugged and reliable. The communication is made over two wires (A and B), allowing to
perform half-duplex communications, where the PC is master and controllers are slaves.
NOTE: USB port compatible only with USB 2.0 standard and Windows NT, 2000, 2003 or XP.
2.

TECHNICAL SPECIFICATIONS

- Power: 115 or 230Vac
- Operating temperature: 0 to 50°C (32 to 122°F)
- Three indication Leds: one to signal that the interface is ON (
serial transmission ( ) and reception (
- One DB9 connector for the connection to the PC, using the special cable supplied with the interface.
- One USB-B female connector for the connection to the PC, using the special cable supplied with the
interface.
- Eight independent RS-485 ports for the connection of up to 32 instruments on each port, without the
need for terminating resistors.
3.

CONNECTION SCHEMATIC OF CONV 256 INTERFACE

- Connect terminals and of the interface to the respective and terminals in distribution boxes and A B
instruments. The use of shielded cable (with external mesh) is optional. If used, connect the mesh to
terminals in the interface and distribution boxes. Additionally, the
connected to a reliable ground;
- Connect the RS-232 or USB serial cable to the computer (They cannot be both connected at the same
time);
- Select the operating voltage and connect the interface to an electrical outlet.
NOTE:
- The length of RS-485 network must not exceed 1000m (3280 ft).
-Always use certificated USB cables, not exceeding 1.8 meters (6 ft) in length.
INTERFACE SERIAL CONV 256
RS-232 USB / RS-485
SERIAL INTERFACE CONV 256
RS-232 USB / RS-485
INTERFAZ SERIAL CONV 256
RS-232 USB / RS-485
Ver.02
®
) e outros dois que
) serial em andamento.
A B das caixas distribuidoras e
da interface deve ser
(Ambos não podem ser conectados
allows for Full Gauge controllers, equipped with serial
) and other two to indicate that
) are in progress.
A B
terminal in the interface must be
USB
4. INSTALAÇÃO
Esta interface conversora usa comunicação HID (Dispositivo de Interface Humana), por isto não
necessita de nenhuma instalação de driver no Windows.
No Sitrad é preciso acessar as configurações do programa e configurar a comunicação como USB.
Para maiores informações sobre como configurar o Sitrad para acessar a porta USB, como desinstalar
o driver ou outra forma de fazer esta instalação, leia o manual do driver USB que está no CD de
instalação enviado junto com a CONV256, no caminho "D:\DriverUSB\AjudaUSB.exe", onde "D:" é a
letra do seu leitor de CD-ROM.

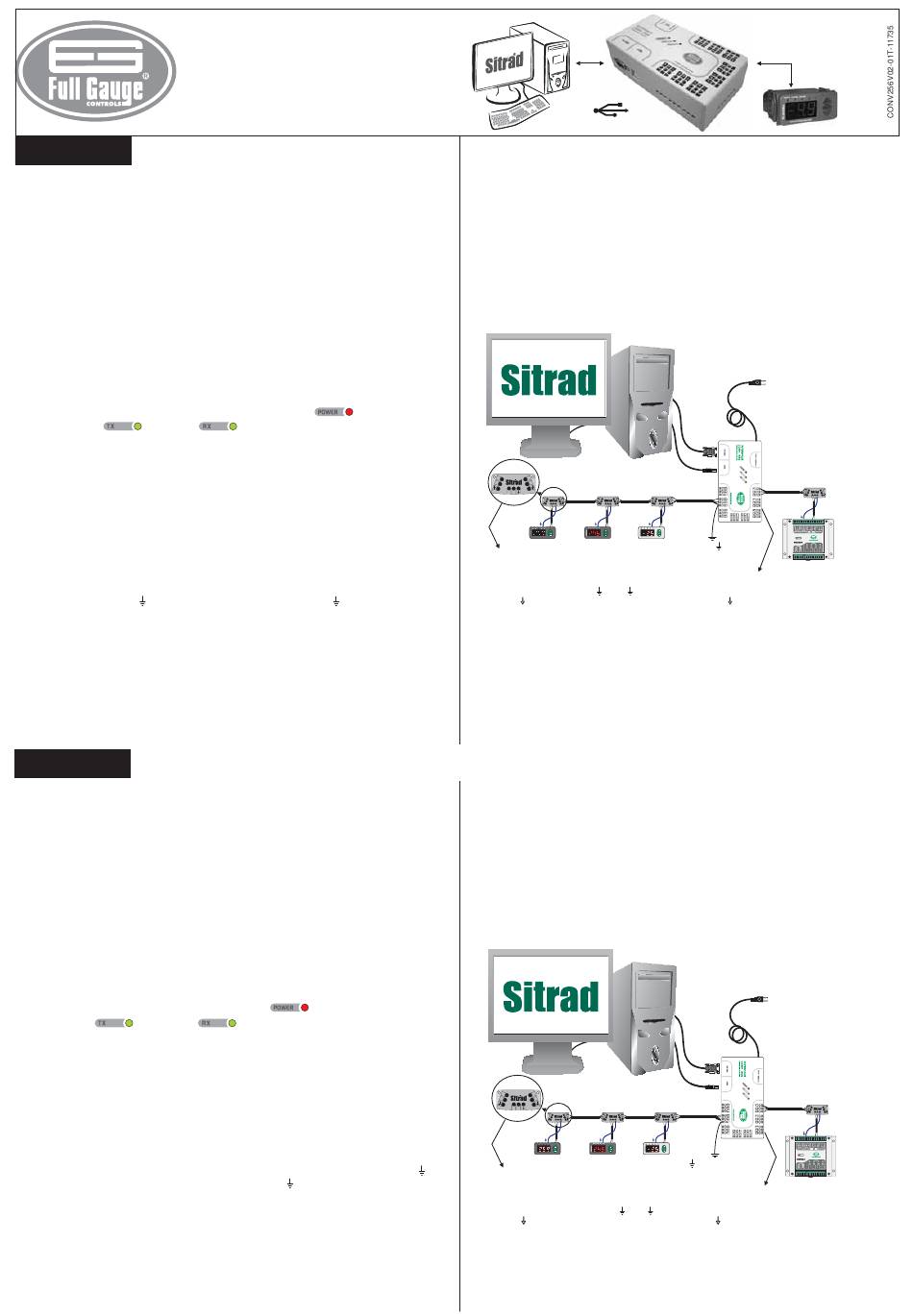

Interligando Controladores, Interface Serial RS-485 e Computador
®
A A
B B
A B
A A
B B B
A B
B A
Instrumento
Caixa Distribuidora
É utilizada para interligar mais de um instrumento à Interface.As ligações dos fios devem
ser feitas conforme segue: Terminal do instrumento conecta-se ao terminal da caixa A
distribuidora, que por sua vez, deve ser conectado com o terminal da Interface. Repita
o procedimento para os terminais e , sendo B
O terminal da caixa distribuidora deve ser conectado aos respectivos terminais
cada instrumento.

4. INSTALLATION

This interface uses HID communication (Human Interface Device), so it doesn´t need any installation
driver on Windows.
On the Sitrad you need to access the program settings and setup the communication as USB.
® For further information on how to configure Sitrad to access USB port, please refer to the USB driver
manual, which can be found in the installation CD supplied with CONV 256 through the path
"D:\DriverUSB\AjudaUSB.exe", where "D:" is the letter corresponding to the CD-ROM driver unit in your
computer.
Integrating Controllers, RS-485 Serial Interface and Computer
®
A A
B B
A B
A A
B B
A B
B A
Instrument
Distribution Box
Used to connect more than one instrument to the Interface. The wire's connections must
be made in agreement with the following rules: terminal of the instrument connects to
the terminal of the distribution box, that must be connected with the terminal of the A
Interface. Repeat the action for terminals and B
The terminal of distribution box must be connected to the respective terminals
each instrument.
®
Rede elétrica
RS232
OU
USB
Rede RS-485
Rede RS-485
A A A A
B B B
A B A B
Malha
externa
B A B A
Borne aterrado
A
Interface Serial RS-485
A
Dispositivo utilizado para estabelecer
a malha do cabo (terra opcional).
a conexão dos instrumentos da Full
de
Gauge Controls com o Sitrad .
®
Power supply
RS232
or
USB
RS-485 Network
RS-485 Network
A A A A
B B B B
A B A B
External
mesh
B A B A
terminal grounded
A RS-485 Serial Interface
A Device used to establish the
connection Full Gauge Controls'
, being the cable shield.
instruments with the Sitrad
of
A A
B B
A B
A B
MOD 64
®
A A
B B
A B
A B
MOD 64
®
.
