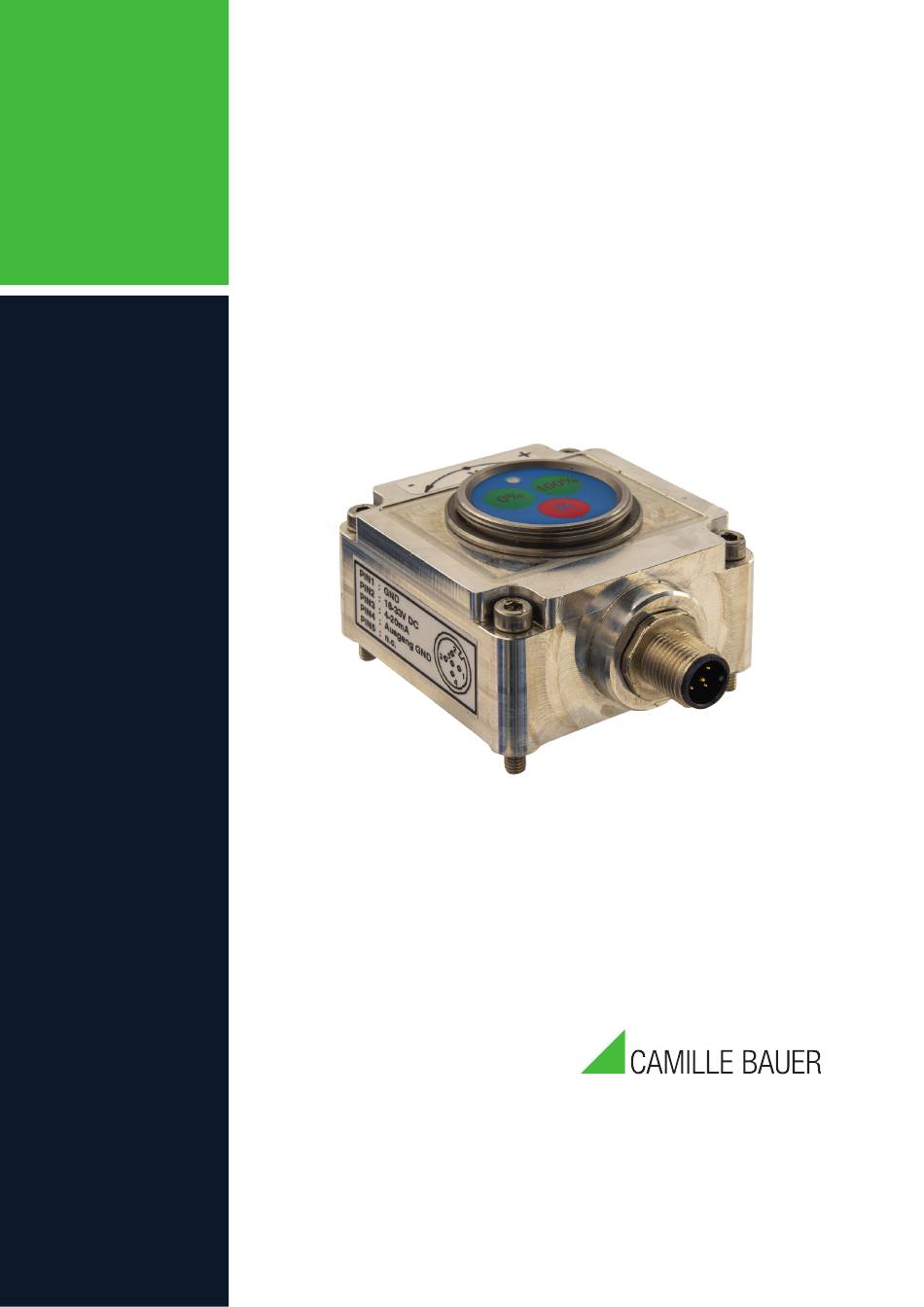

- Page 1 BETRIEBSANLEITUNG Neigungsaufnehmer KINAX N705-MEMS 4...20mA Operating manual Inclination transmitter KINAX N705-MEMS 4...20mA Camille Bauer Metrawatt AG Aargauerstrasse 7 CH-5610 Wohlen/Schweiz Tel: +41 56 618 21 11 Fax: +41 56 618 21 21 info@cbmag.com www.camillebauer.com...
-
Page 2: Table Of Contents
6.1 General …………………………………………………………………………………………………………………11 6.2 Measuring Input …………………………………………………………………………………………………………11 6.3 Measuring Output …………………………………………………………………………………………………………11 6.4 Accuracy …………………………………………………………………………………………………………………11 6.5 Installation data ……………………………………………………………………………………………………………11 6.6 Regulations ………………………………………………………………………………………………………………11 6.7 Environmental conditions …………………………………………………………………………………………………11 6.8 Dimensions ………………………………………………………………………………………………………………11 7. Programmierung …………………………………………………………………………………………………………12 PM 1002077 000 00 Neigungsaufnehmer KINAX N705-MEMS 4...20 mA 2/12... -
Page 3: Rechtliche Hinweise
Jedes Gerät wird vor der Auslieferung abgeglichen und geprüft. Der Auslieferungszustand wird erfasst und in elektronischer Form abgelegt. Die Messunsicherheit von Messgeräten kann sich während des Betriebs ändern, falls z.B. die spezifizierten Umgebungsbedingungen nicht eingehal- ten werden. PM 1002077 000 00 Neigungsaufnehmer KINAX N705-MEMS 4...20 mA 3/12... -
Page 4: Entsorgung
Die Camille Bauer Metrawatt AG garantiert Ihnen den fehlerlosen Zustand des Produktes hinsichtlich Material, Fabrikation und Funktion und gewährt standardmässig eine Garantie von 36 Monaten. Die Garantie tritt mit Auslieferung des Produktes zum Kunden in Kraft. Camille Bauer Metrawatt AG behält sich vor, die Garantiebestimmungen jederzeit mit Wirkung für die Zukunft abzuändern. -
Page 5: Montage Und Installation
4-20 mA • Bei Verbrauchern mit hohen Störpegeln separate Spannungsversorgung für das Gerät bereitstellen. • Die gesamte Anlage EMV gerecht installieren. Einbauumgebung und Verkabelung können die EMV des Gerätes beeinflussen. PM 1002077 000 00 Neigungsaufnehmer KINAX N705-MEMS 4...20 mA 5/12... -
Page 6: Technische Daten
/ 18 ms Wiederholgenauigkeit: 0.1° nach EN 60068-2-27 Auflösung: 6 µA (12 Bit / 25 mA) Transport- und Temperaturkoeffizient: ~ 0.2° / 10K Lagerungstemperatur: -30 ... +70 °C 6.8 Abmessungen PM 1002077 000 00 Neigungsaufnehmer KINAX N705-MEMS 4...20 mA 6/12... -
Page 7: Programmierung
1x kurz grün - rechts (100%; ...LED blinkt 1 s) 4. Drehsinn umschalten (optional) (-10°; 4 mA) 1x kurz rot (R; ...LED blinkt 1 s) 5. Programmiermodus «off» 2x kurz rot (R; R; ...LED blinkt 1 s, LED aus) PM 1002077 000 00 Neigungsaufnehmer KINAX N705-MEMS 4...20 mA 7/12... -
Page 8: Safety And Warning Notices
Each device is adjusted and checked before delivery. The condition as supplied to the customer is measured and stored in electronic form. The uncertainty of measurement devices may be altered during normal operation if, for example, the specified ambient conditions are not met. PM 1002077 000 00 Inclination transmitter KINAX N705-MEMS 4...20 mA 8/12... -
Page 9: Disposal
Service and maintenance personnel. Scope This handbook is valid for all versions of the Inclination transmitter KINAX N705-MEMS 4...20 mA. Some of the functions described in this docu- ment are available only, if the necessary optional components are included in the device. -
Page 10: Assembly And Installation
• Provide a separate power supply for the device in case of consumer loads with high interference levels. • Install the entire plant in an EMC-compatible manner. Installation environment and wiring can affect the EMC of the device. PM 1002077 000 00 Inclination transmitter KINAX N705-MEMS 4...20 mA 10/12... -
Page 11: General
0,1° acc to EN 60068-2-27 Resolution: 6 µA (12 bits / 25 mA) Transportation and Temperature coefficient: ~ 0,2° / 10K storage temperature: -30 ... +70 °C 6.8 Dimensions PM 1002077 000 00 Inclination transmitter KINAX N705-MEMS 4...20 mA 11/12... - Page 12 4. Switch sense of rotation (optional) (-10°; 4 mA) press quickly: 1x red (R; ...LED flashes 1 s) 5. Programming mode «off» press quickly: 2x red (R; R; ...LED flashes1 s, LED off) PM 1002077 000 00 Inclination transmitter KINAX N705-MEMS 4...20 mA 12/12...
