- Page 1 | DE | GB | Installation FOX-062 Solar Charge Regulator Solar Laderegler Solar Charge Regulator...

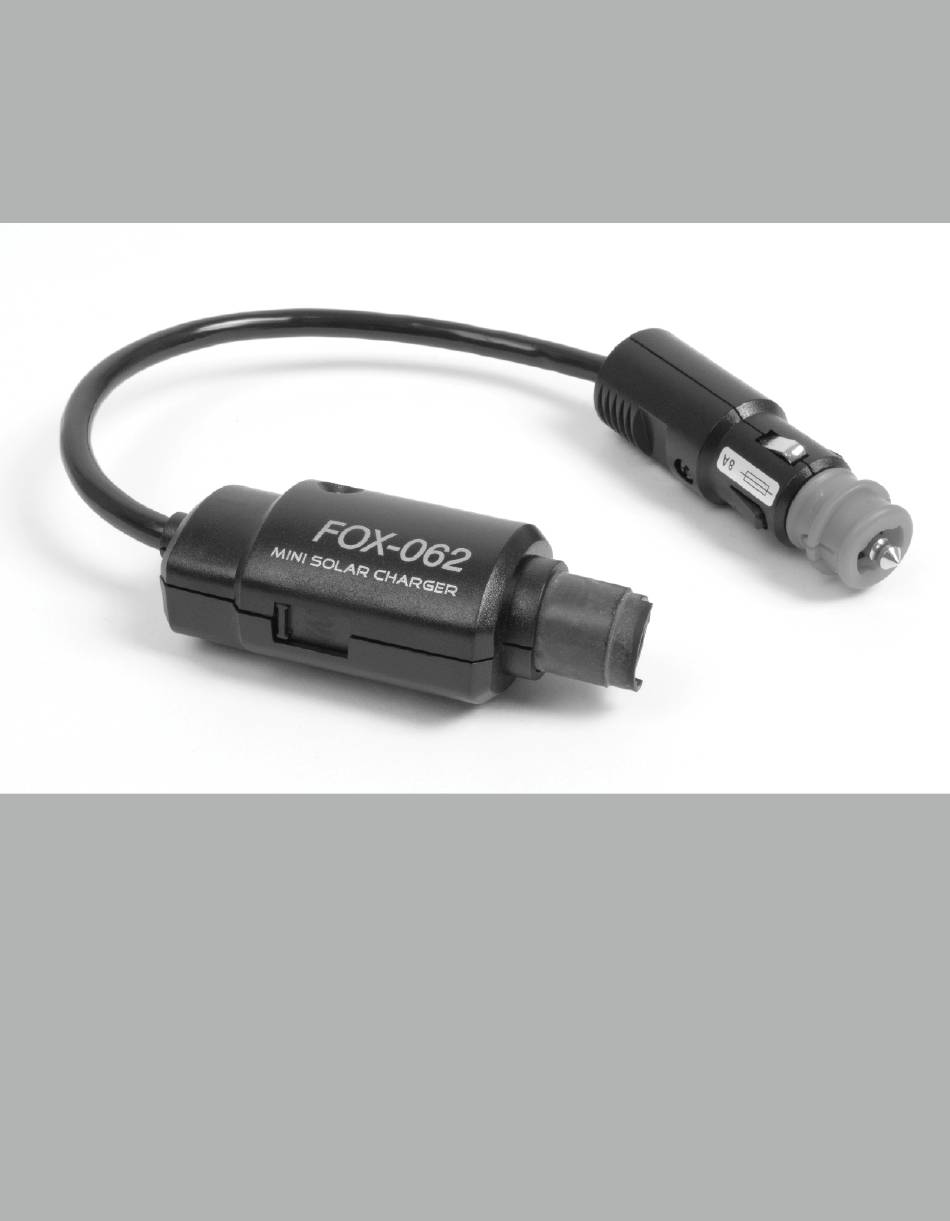

- Page 2 Übersicht Stecker für KFZ-Steckdose oder Zigarettenanzünder 3-farbige LED Roter Adapterring Laderegler SureSeal Schalter für Einstellung Buchse des Batterietyps Packungsinhalt: 1 x FOX-062 1 x 1m Adapterkabel mit integriertem SureSeal-Stecker / offenes Kabelende 1 x Bedienungsanleitung...
-
Page 3: Wichtige Hinweise
Alle Vorsichtsmaßnahmen für Arbeiten mit Batterien und Leistungs- elektronik müssen eingehalten werden. · Der Regler darf nicht mit Wasser oder kondensierender Feuchtig- keit in Kontakt kommen und ist vor direkter Sonneneinstrahlung zu schützen. · An den FOX-062 dürfen keine Nickel-Cadmium- und keine Nickel- Metallhydrid-Akkus angeschossen werden. - Page 4 Beschreibung FOX-062 Wir freuen uns, dass Sie sich für den FOX-062, einen hochmodernen Miniatur-Laderegler für 12V und 24V Solarsysteme, entschieden haben. Der FOX-062 ist ein ultrakompakter Solar-Laderegler mit LED Anzeige für den mobilen Einsatz. Eigenschaften: - Ladekennline einstellbar für AGM, Blei-Säure, Gel und LiFePO4-Batterien - Aktiver Rückstromschutz...
- Page 5 Einstellung des Batterietyps Seitlich ist am Regler ein Schiebeverschluss, hinter diesem liegt der Schalter für die Einstellung des Batterietyps. 1.) Öffnen Sie den Schiebe-Verschluss: 2.) Stellen Sie die Schalter entsprechend der Tabelle unten (Abb. 4) ein: 3.) Danach Staubschutz wieder schließen. Abb.
-
Page 6: Led-Anzeigen
LED-Anzeigen Der FOX-062 besitzt eine 3-farbige LED. Durch Kombination von Farbe der LED und Blinkfrequenz werden vielfältige Informationen von Batterie und Ladung angezeigt. Sobald Batterie- und Modulspannung anliegen, startet der Regler und die LED blinkt mit hoher Frequenz. In dieser Phase detektiert der Regler die Systemspannung. -
Page 7: Technische Daten
-20°C... +45°C, nicht tauend Sicherung Gewicht Regler/ inkl. Verpackung 75g/ 200g Schutzklasse IP50 Polarität SureSeal Buchse am FOX-062: männlicher Stift = – weiblicher Stift = + Polarität des SureSeal Steckers am Adapterkabel: Polarität des Adapterkabel: rot = +, blau = –... - Page 8 Umax > 14V und < 20V Für 24V Systeme: > 32V und < 48V Umax > 28V und < 40V Die Tabelle soll eine Hilfestellung sein. Kontaktieren Sie uns, falls Sie Fragen haben. Web: www.sunware.solar Email: support@sunware.de Tel: +49 (0) 2151 47 958-0...
-
Page 9: Gewährleistung
Durch die Herstellergarantie wird die gesetzliche Gewährleistungs- pflicht nicht eingeschränkt. Das Produkt entspricht den Bestimmungen der EMV-Richtline 89/336/EWG. Die vollständige Konformitätserklärung ist einsehbar unter: www.sunware.de Hersteller: SunWare GmbH & Co KG Düsseldorfer Str. 80 D-47239 Duisburg www.sunware.de Irrtümer und Änderungen vorbehalten. - Page 10 Plug for car socket or 3-color LED cigarette lightner Red adapter ring Charge regulator SureSeal Switch for setting socket the battery type Package content 1 x FOX-062 1 x 1m adapter cable with integrated SureSeal plug / open cable end 1 x instruction manual...
-
Page 11: Important Note
(see typeplate of the module). · A faulty or totally discharged battery (U < 8,5 V) must not be recharged using the FOX-062 due to safety reasons. · All precautions regarding work with batteries and power electronics must be observe. - Page 12 Description FOX-062 We are pleased that you decided on the FOX-062, a highly modern miniature charge regulator for 12V and 24V solar systems. The FOX-062 is an ultra-compact solar charger with LED display for mobile use. Characteristics: - Charging characteristic adjustable for AGM, lead acid, gel...
-
Page 13: Setting The Battery Type
Setting the battery type At the side of the regulator there is a slide closure. Behind it lies the switch for setting the battery type. 1.) Open the sliding closure: 2.) Set the switches according to the table below (fig. 4) on: 3.) Close again the sliding closure. -
Page 14: Led Indicators
LED indicators The FOX-062 has a 3-color LED. By combining the color of the LED and the flashing frequency, a wide range of battery and charge information is displayed. As soon as battery and module voltage are applied, the controller starts and the LED flashes at high frequency. -
Page 15: Technical Specifications
-20 ° C ... + 45 ° C, not thawing Fuse Weight controller/ incl. packaging 75g/ 200g Protection class IP50 Polarity SureSeal jack on the FOX-062: Male pen = – Female pin = + Polarity of the SureSeal connector on the adapter cable: Polarity of the adapter cable: red = +, blue = –... - Page 16 Umax > 14V and < 20V Für 24V Systeme: > 32V and < 48V Umax > 28V and < 40V The table is supposed to be an aid. Contact us if you have any questions. Web: www.sunware.solar Email: support@sunware.de Tel: +49 (0) 2151 47 958-0...
-
Page 17: Warranty
The statutory warranty shall not be limited by the manufacturer's warranty. This product complies with the EMC Directive 89/336/EEC. The complete Declaration of Conformity can be viewed at: www.sunware.de Manufacturer: SunWare GmbH & Co KG Düsseldorfer Str. 80 D-47239 Duisburg www.sunware.de Subject to alterations and errors excepted. -
Page 18: Abmessungen | Dimensions
Abmessungen | Dimensions [0,88] [1,87] 47,4 22,2 [2,49] 63,1 inches... - Page 20 SunWare GmbH & Co KG Düsseldorfer Str. 80 47239 Duisburg GERMANY Tel: +49 (0)2151 47958 Mail: info@sunware.de www.sunware.de Printed: February 2019 Doc.No.: {E63B4925-587B-4E1D-812F-75E2C484DF15}...
