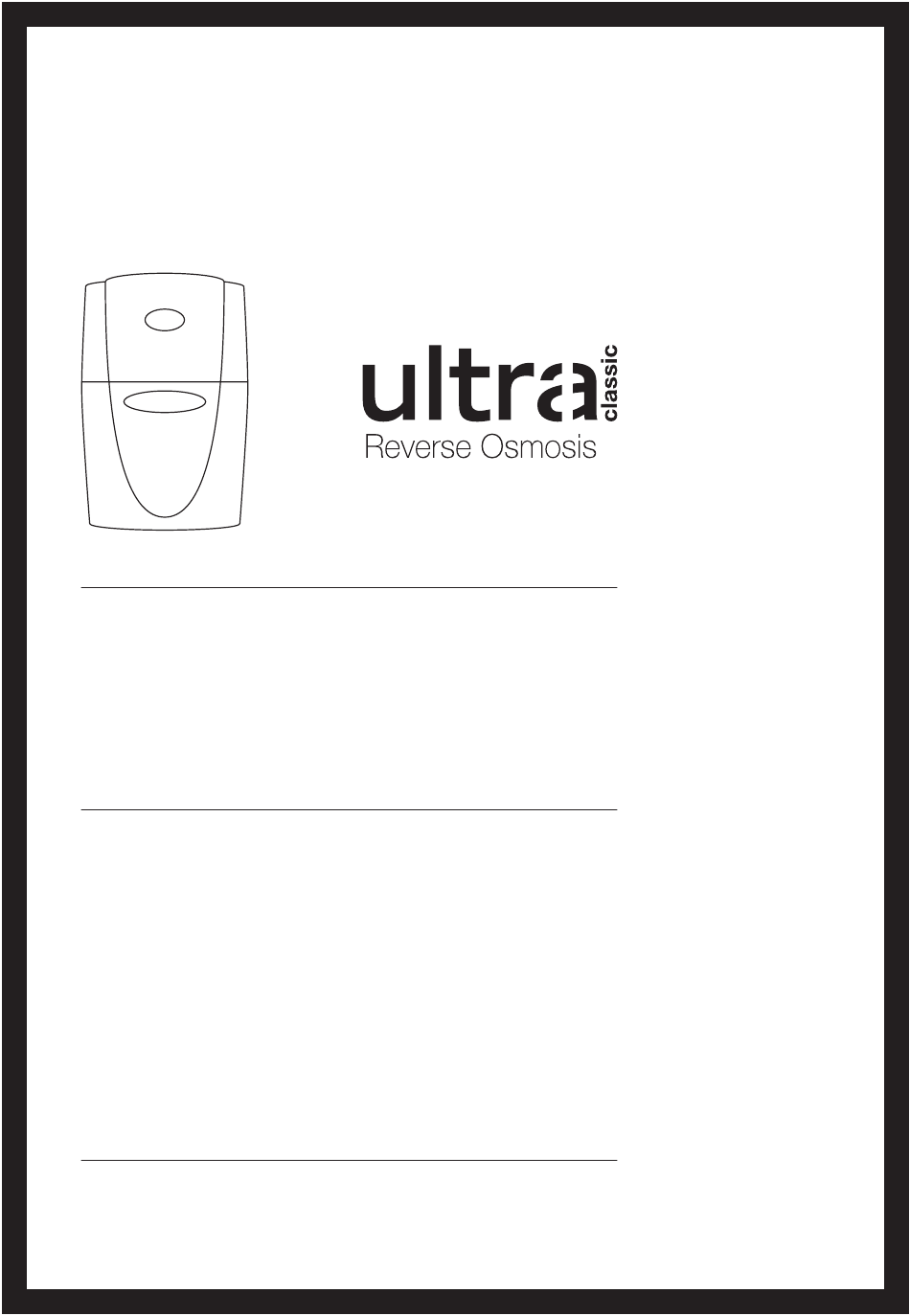

  • Page 1 Ficha técnica Libro de servicio Data sheet Service book 2 | 4...

  • Page 3: Table Of Contents

    ÍNDICE 1. CARACTERÍSTICAS PRINCIPALES 2. CARACTERÍSTICAS TÉCNICAS 3. FUNCIONAMIENTO DEL EQUIPO 4. INTERFACE. ESTADO EN EL QUE SE ENCUENTRA EL SISTEMA 5. GARANTÍA 6. HOJA DE REGISTRO DE INSTALACIÓN Y PUESTA EN SERVICIO DEL EQUIPO 7. LIBRO DE SERVICIO. USUARIO INDEX 1.

  • Page 4: Características Principales

    PUMP 1. CARACTERÍSTICAS PRINCIPALES DOUBLE FLOW Mayor caudal de agua dispensada CS FILTERS Filtros exclusivos. Máxima seguridad e higiene Q CARBON Carbón según norma UNE EN 12915-1 REMINERALIZER Postfiltro ajustador de pH GREEN FILTER MEMBRANE Membrana original CS POSTFILTRE Postfiltro exclusivo CLICK Conexiones rápidas y de máxima seguridad PRESSURE PUMP...
  • Page 5 PUMP SHUT OFF VALVE Control hidráulico básico INTERFACE Equipo parametrizable y adaptable a las necesidades del usuario mediante interface a ordenador FILTER CONTROL Aviso automático de mantenimiento QUALITY CONTROL Control de la conductividad del agua producida SOUND WARNINGS Avisos sonoros PRESSURE LIMITER Protección contra sobrepresiones BLOQUEO DE SEGURIDAD...

  • Page 6: Características Técnicas

    2. CARACTERÍSTICAS TÉCNICAS Aplicación Tratamiento del agua • Ósmosis inversa • Mejora de las características del agua potable (que cumpla con los requisito de la Directiva Europea sobre Agua de consumo humano 98/83 o sus trasposicines nacionales en los distintos estados miembros de la Comunidad Europea). Modificaciones por reducción o aporte •...
  • Page 7 Datos técnicos PUMP Membrana 1812 x 50 GPD 1812 x 50 GPD IN: RH 1/8” OUT: RO RH 1/8” OUT: R RH 1/8” IN / ENTRADA OUT / RO OUT / R Postfiltro 1 x REMINERALIZADOR 1 x REMINERALIZADOR OUT / SALIDA IN: ESPIGA 3/8”...
  • Page 8 Datos técnicos Esquema hidráulico PUMP Esquema eléctrico PUMP 100-240 Vac 24 Vdc 50 / 60 Hz Esquema de conexionado hidráulico * Para salinidades superiores a 2000 ppm, consulte con su distri- buidor. Atención: una elevada salinidad y/o baja presión de entrada puede provocar que el equipo SO se encuentre fuera de sus límites GRIFO DESAGÜE...

  • Page 9: Funcionamiento Del Equipo

    3. FUNCIONAMIENTO DEL EQUIPO • El agua de red a tratar entra en el equipo atravesando la etapa de prefiltración que incorpora filtros de turbie- dad (S) y de carbón (C). En esta etapa de filtración, que- dan retenidas las partículas en suspensión, el cloro, sus derivados y otras sustancias orgánicas.

  • Page 10: Garantía

    5. GARANTÍA El equipo queda instalado y en funciona- GARANTÍA DEL EQUIPO DIRIGIDA AL USUARIO FINAL: miento de forma satisfactoria para el El distribuidor garantiza los equipos durante el período de dos años ante cualquier falta cliente y para que conste: de conformidad que se detecte en los mismos tal y como dispone el RD 1/2007 de 16 de *Tratamiento previo al equipo RO: noviembre (Texto refundido de la Ley General de Defensa de los Consumidores y usuarios)

  • Page 11: Hoja De Registro De Instalacióny Puesta En Servicio Del Equipo

    HOJA A CUMPLIMENTAR POR EL TÉCNICO INSTALADOR. HOJA PARA EL TÉCNICO INSTALADOR. HOJA DEL REGISTRO DE INSTALACIÓN Y PUESTA EN SERVICIO DEL EQUIPO 6. HOJA DE REGISTRO DE INSTALACIÓN Y PUESTA EN SERVICIO DEL EQUIPO. TÉCNICO COMENTARIOS NOTAS PARA TÉCNICO/INSTALADOR: Lea atentamente el presente Manual. Ante cualquier duda, póngase en contacto con el servicio de atención técnica (S.A.T.) de su distribuidor.
  • Page 12 6. HOJA DE REGISTRO DE INSTALACIÓN Y PUESTA EN SERVICIO DEL EQUIPO. TÉCNICO FECHA TIPO DE SERVICIO NOMBRE, FIRMA Y SELLO DEL TÉCNICO AUTORIZADO PUESTA EN MARCHA TÉCNICO ORDINARIA MANTENIMIENTO COMPLETO SELLO REPARACIÓN EXTRAORDINARIA HIGIENIZACIÓN GARANTÍA OTROS MANTENIMIENTO COMPLETO ORDINARIA TÉCNICO SELLO REPARACIÓN...

  • Page 13: Libro De Servicio. Usuario

    7. LIBRO DE SERVICIO. USUARIO FECHA TIPO DE SERVICIO NOMBRE, FIRMA Y SELLO DEL TÉCNICO AUTORIZADO PUESTA EN MARCHA TÉCNICO ORDINARIA MANTENIMIENTO COMPLETO SELLO REPARACIÓN EXTRAORDINARIA HIGIENIZACIÓN GARANTÍA OTROS MANTENIMIENTO COMPLETO ORDINARIA TÉCNICO SELLO REPARACIÓN EXTRAORDINARIA HIGIENIZACIÓN GARANTÍA OTROS MANTENIMIENTO COMPLETO ORDINARIA TÉCNICO REPARACIÓN...

  • Page 14: Main Specifications

    PUMP 1. MAIN SPECIFICATIONS DOUBLE FLOW Higher flow of produced water CS FILTERS Exclusive filters. Maximum safety and hygiene Q CARBON Carbon according to UNE EN 12915-1 REMINERALIZER pH-regulating post-filter GREEN FILTER MEMBRANE Original membrane CS POSTFILTER Exclusive postfilter CLICK Quick connectors and maximum safety PRESSURE PUMP Higher performance and production...
  • Page 15 PUMP SHUT OFF VALVE Basic hydraulic control INTERFACE The equipment can be configured and adapted to the user's needs through a computer interface FILTER CONTROL Automatic maintenance warning QUALITY CONTROL Control of conductivity of water produced SOUND WARNINGS Acoustic warnings PRESSURE LIMITER Protection against overpressure BLOQUEO DE SEGURIDAD...

  • Page 16: Technical Specifications

    2. TECHNICAL CHARACTERISTICS Application Water treatment • Reverse osmosis • Improves the drinking water’s characteristics (meeting all European Directive on Water for Human Consumption 98/83 requirements and its national transpositions in the various EU member states). Modifications due to reduction or contribution •...
  • Page 17 Technical Information PUMP Membrane 1812 x 50 GPD GREEN FILTER 1812 x 50 GPD GREEN FILTER IN: RH 1/8” OUT: RO RH 1/8” OUT: R RH 1/8” IN / INLET OUT / RO OUT / R Post-filter 1 FPA x REMINERALIZER 1 FPA x REMINERALIZER OUT / OUTLET IN: STEM 3/8”...
  • Page 18 Technical Information Hydraulic diagram PUMP Electrical diagram PUMP 100-240 Vac 24 Vdc 50 / 60 Hz Hydraulic connections diagram * For salinity levels above 2000 ppm, please check with your distribu- tor. Warning: a high salinity rate and/or low entry pressure may cause the machine to operate outside of its working limits thus substantially FAUCET DRAIN...

  • Page 19: How The Equipment Works

    3. HOW THE EQUIPMENT WORKS • The mains water to be treated is fed through the equi- pment after passing through the pre-filtering stage that incorporates a turbidity (S) and carbon filter (C). During this filtering stage, chlorine, its derivatives and other organic substance particles are retained.

  • Page 20: Guarantee

    5. WARRANTY The equipment has been installed and END USER WARRANTY: is working in a satisfactory manner for The distributor guarantees this equipment for a period of two years against any fault the client and for the record: found, and in accordance with the provisions of RD (Royal Decree) 1/2007 of the 16th *RO equipment prior treatment: of November (Amended text of the General Law for the Protection of Consumers and Users).
  • Page 21 HOJA DEL REGISTRO DE INST 6. EQUIPMENT INSTALLATION AND INITIAL OPERATION REGISTRATION SHEET. TECHNICIAN COMMENTS NOTES FOR TECHNICIAN/INSTALLER: Please read this manual carefully. In the event of any queries please contact your distributor’s Technical *Installation and initial operation results: Assistance Service (S.A.T.). and copied to the WARRANTY SHEET.
  • Page 22 6. EQUIPMENT INSTALLATION AND INITIAL OPERATION REGISTRATION SHEET. TECHNICIAN DATE TYPE OF SERVICE NAME, SIGNATURE AND STAMP OF AUTHORISED TECHNICIAN INITIAL OPERATION TECHNICIAN ORDINARY MAINTENANCE COMPLETE STAMP REPAIR EXTRAORDINARY SANITATION WARRANTY OTHERS ORDINARY MAINTENANCE COMPLETE TECHNICIAN STAMP REPAIR EXTRAORDINARY SANITATION WARRANTY OTHERS MAINTENANCE COMPLETE...

  • Page 23: Service Book. User

    7. SERVICE BOOK. USER DATE TYPE OF SERVICE NAME, SIGNATURE AND STAMP OF AUTHORISED TECHNICIAN INITIAL OPERATION TECHNICIAN ORDINARY MAINTENANCE COMPLETE STAMP REPAIR EXTRAORDINARY SANITATION WARRANTY OTHERS ORDINARY MAINTENANCE COMPLETE TECHNICIAN STAMP REPAIR EXTRAORDINARY SANITATION WARRANTY OTHERS MAINTENANCE COMPLETE ORDINARY TECHNICIAN REPAIR STAMP...
  • Page 24 FTULTRACLASSIC2015...
