Sicherheitshinweise
Lassen Sie die Elektroarbeiten nur von einem autorisierten Fachmann ausführen. Verwenden Sie für
den Einbau der Zeitschaltuhr eine tiefe Schalterdose. Achten Sie darauf, dass die Kabel das Einrasten
des Gerätes nicht beeinträchtigen. Um Überspannungen und damit eine Fehlfunktion der
Zeitschaltuhr zu verhindern, darf die Bedientastatur der Zeitschaltuhr ausschließlich im
Spannungsfreien Zustand entnommen und aufgesteckt werden! Dazu muss die Stromversorgung des
betreffenden Stromkreises durch Abschalten der Sicherung unterbrochen werden.
Anschlussbild
M
Technische Daten
Versorgungsspannung
Schaltspannung
Schaltkontaktbelastung
Temperaturbereich
Verfahrzeit
Umschaltverzögerung
Ganggenauigkeit
Gangreserve
Schutzgrad
Schutzklasse
Konformität
PE
grün/gelb
N
blau
L
schwarz/braun
N L N ZU AUF
N
L
N
ZU AUF
blau
braun oder schwarz
blau
braun oder schwarz
braun oder schwarz
Art.-Nr. 941.DCZ2.00
230V / 50Hz
250 V AC
3 A (cos phi=1)
+5°C bis +45°C
2,5 Minuten (maximal)
mind. 0,5 Sekunden
< 5 Sekunden /Tag
ca. 0,5 Minuten
IP 20
II
CE

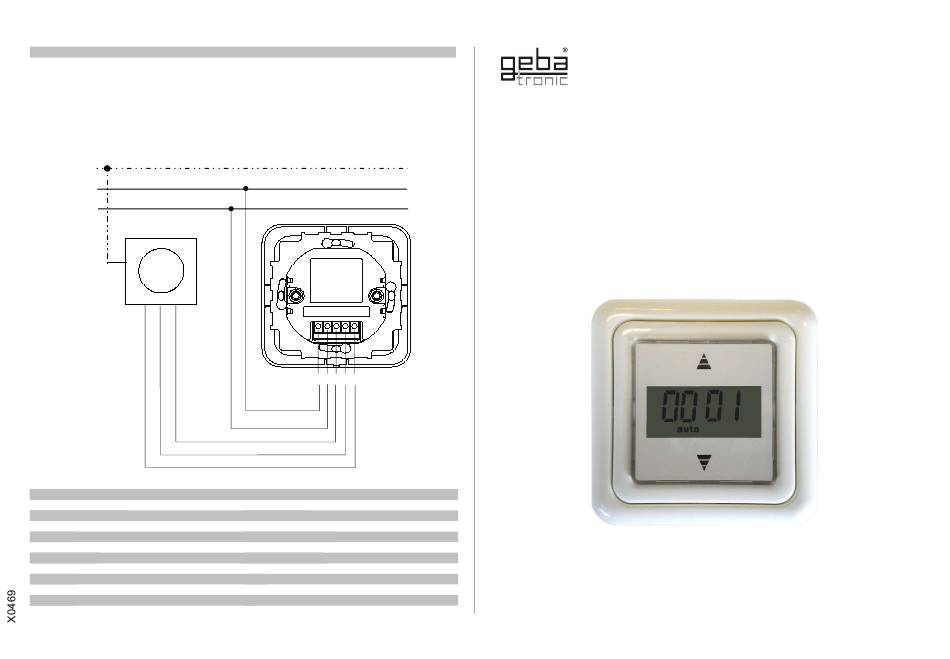

Montage- und
Bedienungsanleitung
ROLLOTIMER Standard
Art.-Nr. 941.DCZ2.00
Advertisement
Related Manuals for gebatronic ROLLOTIMER Standard
Summary of Contents for gebatronic ROLLOTIMER Standard
- Page 1 Spannungsfreien Zustand entnommen und aufgesteckt werden! Dazu muss die Stromversorgung des betreffenden Stromkreises durch Abschalten der Sicherung unterbrochen werden. Montage- und Anschlussbild grün/gelb Bedienungsanleitung blau ROLLOTIMER Standard schwarz/braun Art.-Nr. 941.DCZ2.00 N L N ZU AUF ZU AUF blau braun oder schwarz...
- Page 2 Bedienung der Zeitschaltuhr Programmierung der Zeitschaltuhr Standard Taste AB < 1 Sek. Tippbetrieb oder STOPP Tasten ▲ (AUF) und ▼ (AB) gleichzeitig 1. Programmiermodus einschalten bei laufendem Motor ca. 3 Sek. drücken Taste AB > 1 Sek. Ab-Fahrbefehl Taste AB > 6 Sek. Ab-Fahrbefehl + 2.
- Page 3 For this purpose disconnect the power supply of the electric circuit by switching off the corresponding fuse. Installation and Connection diagram green/yellow operation manual blue ROLLOTIMER Standard black/brown Ref. No. 941.DCZ2.00 N L N ZU AUF down up blue brown or black...
- Page 4 Operation of the Rollotimer Programming of ROLLOTIMER Standard push ▼ (DOWN) < 1 second Jog mode or STOP, if motor is running already Press ▲ (UP) and ▼ (DOWN) simultaneously 1. Enter programming mode push ▼ (DOWN) > 1 second DOWN command for approx.
