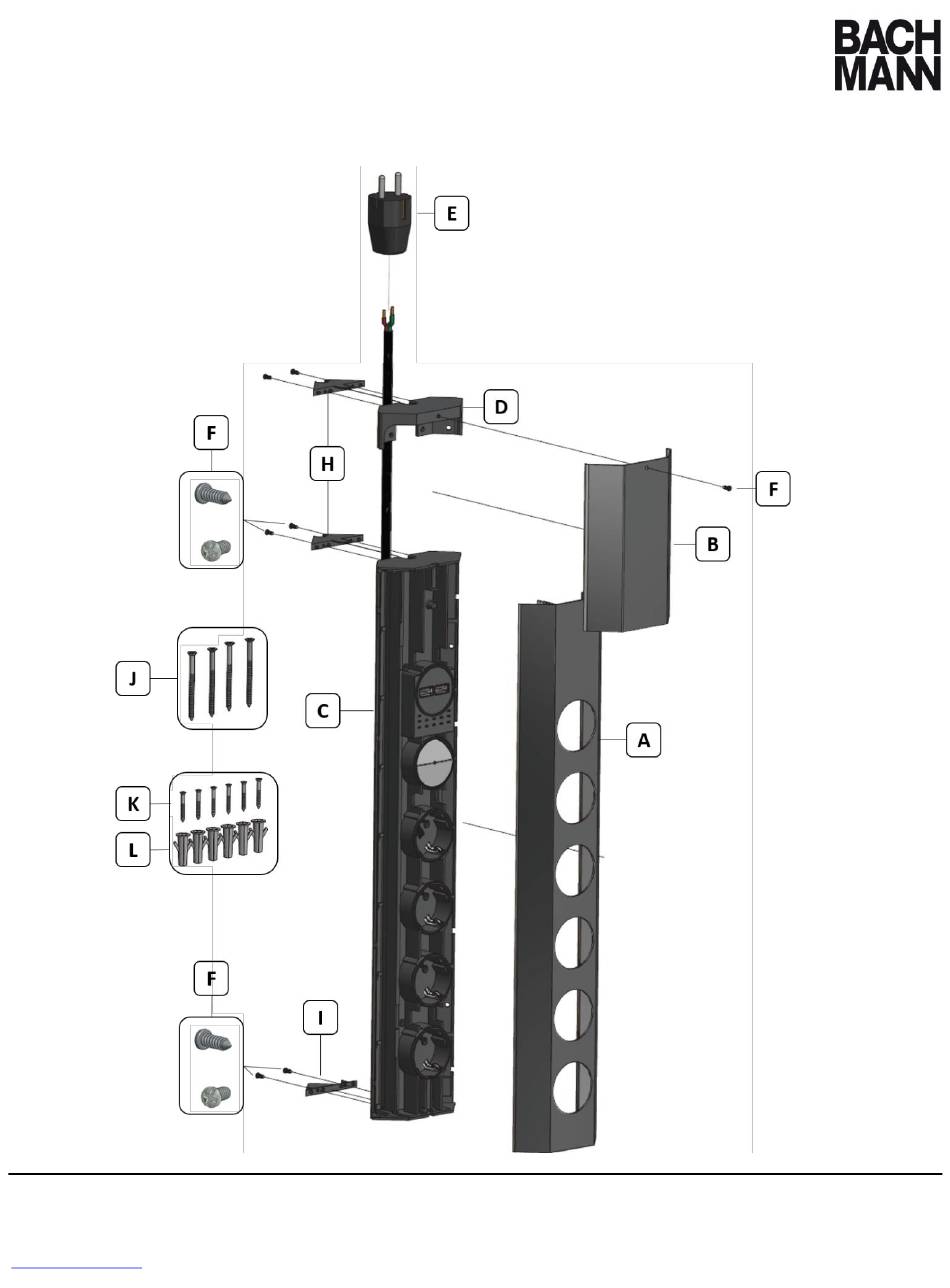

- Page 1 Steckdosenleiste Wand/ Ecke (923.0XX) Übersicht Visión general Overview Privire de ansamblu Vue d´ensemble Overzicht Bachmann GmbH & Co. KG Seite 1 von 2 Ernsthaldenstr. 33 Erstelldatum: 01/2015 D-70565 Stuttgart Zeichnungsnummer: B0721800BA67 www.bachmann.com...
- Page 2 6 Stk. Screw 3,5 x 30 6 pcs. (Eckmontage) (corner mounting) Dübel 5 x 25 6 Stk. dowels 5 x 25 6 pcs. Bachmann GmbH & Co. KG Seite 2 von 2 Ernsthaldenstr. 33 Erstelldatum: 01/2015 D-70565 Stuttgart Zeichnungsnummer: B0721800BA67 www.bachmann.com...
- Page 3 Clip the profile panel on the basic Mount height compensation profile (screws 3,5 x 50) profile if necessary (see page 3, however without triangular profile) Bachmann GmbH & Co. KG Seite 1 von 4 Ernsthaldenstr. 33 Erstelldatum: 01/2015 D-70565 Stuttgart Zeichnungsnummer: B0721800BA67...
- Page 4 Bohrer vorbohren Place basic profile in the corner hole at the side with cable (Screws 2,5 x 7,5) and pre-drill holes with suitable drill Bachmann GmbH & Co. KG Seite 2 von 4 Ernsthaldenstr. 33 Erstelldatum: 01/2015 D-70565 Stuttgart Zeichnungsnummer: B0721800BA67...
- Page 5 Pre-drill hole with suitable drill For the height compensation insert (Screws 2,5 x 7,5) triangular profile (with hole) into the basic profile height componsation Bachmann GmbH & Co. KG Seite 3 von 4 Ernsthaldenstr. 33 Erstelldatum: 01/2015 D-70565 Stuttgart Zeichnungsnummer: B0721800BA67...
- Page 6 Profilblende mit vormontierter Abschluss der Montage Schraube (2,5 x 7,5) befestigen Mounting is finished Mount the panel with pre- mounted screw (2,5 x 7,5) Bachmann GmbH & Co. KG Seite 4 von 4 Ernsthaldenstr. 33 Erstelldatum: 01/2015 D-70565 Stuttgart Zeichnungsnummer: B0721800BA67...
- Page 7 Schraubenzieher in die kleine Öffnung auf der Außenseite einführen und die Profilblende aushebeln Insert the screwdriver into the small hole at the outside of the socket outlet and lever up the profile panel Bachmann GmbH & Co. KG Seite 1 von 1 Ernsthaldenstr.
