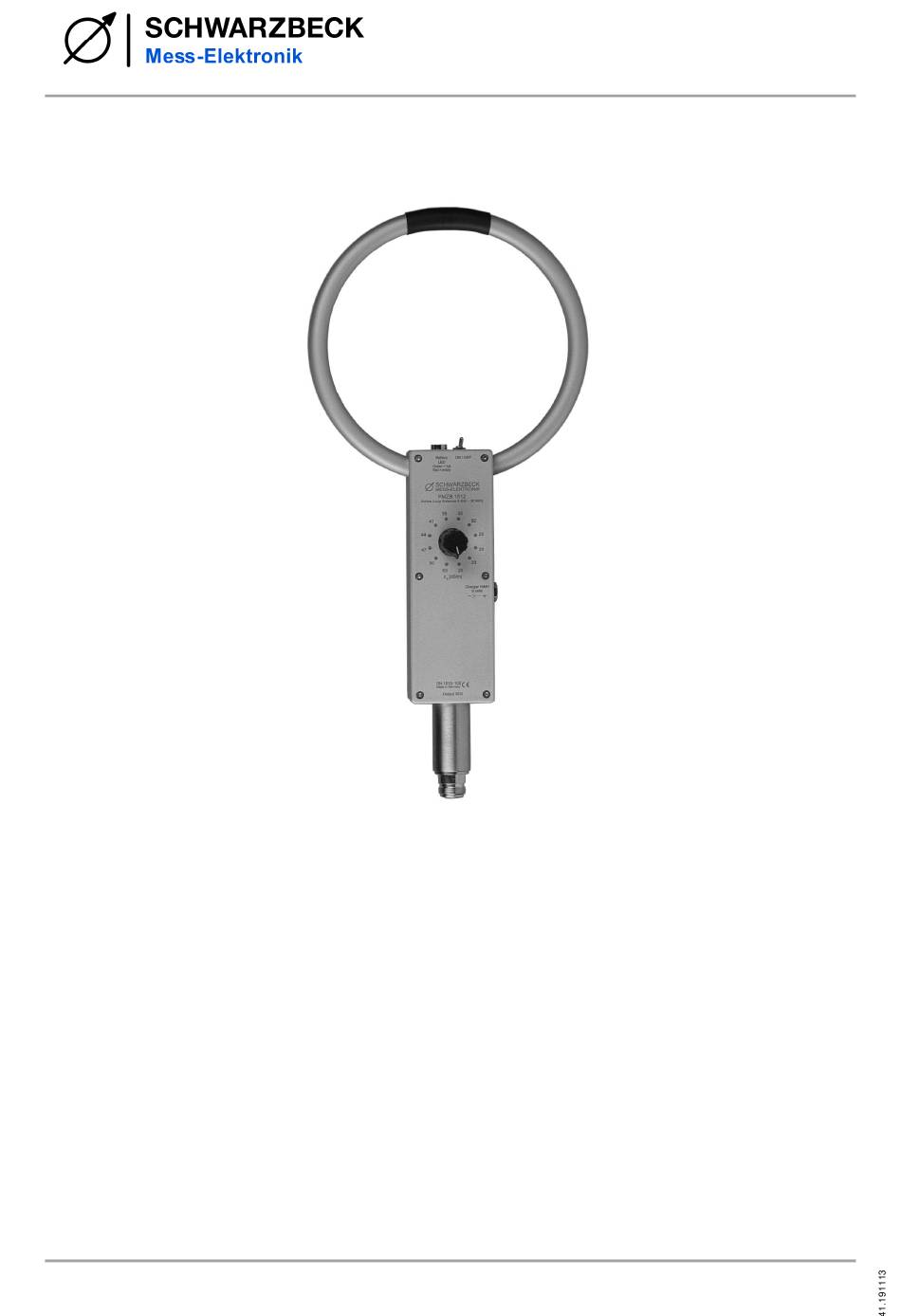

Aktive Empfangs-Rahmenantenne
Active Handheld RX Loop Antenna
Beschreibung:
Die FMZB 1512 ist eine aktive, geschirmte
handgeführte
Empfangsrahmenantenne
mit nahezu konstantem Wandlungsmaß
im gesamten Frequenzbereich und kann
für Messungen nach CISPR, MIL, FCC,
EN, ISO, ANSI, ETSI und diverse andere
Normen eingesetzt werden.
Sie eignet sich zur frequenzselektiven
Messung der Magnetfeldstärke (oder auch
zur Messung der fiktiven E-Feldstärke) im
Bereich von 9 kHz bis 30 MHz.
Ihre 8-förmige Richtcharakteristik erlaubt
eine zweideutige Ortung von Feldquellen.
Datasheet
Description:
The FMZB 1512 is an active, shielded
handheld loop antenna with nearly con-
stant antenna factor over the entire fre-
quency range. It can be used for testing
according to CISPR, MIL, FCC, EN, ISO,
ANSI, ETSI and many other standards.
It can be used for the frequency selective
measurement of magnetic fields (or fictive
electric field) in the frequency range from
9 kHz to 30 MHz.
Since it is directional sensitive one can
locate field sources.
1/6
FMZB 1512
Rev. A
Advertisement
Related Manuals for Schwarzbeck FMZB 1512
Summary of Contents for Schwarzbeck FMZB 1512
- Page 1 FMZB 1512 Aktive Empfangs-Rahmenantenne Active Handheld RX Loop Antenna Beschreibung: Description: Die FMZB 1512 ist eine aktive, geschirmte The FMZB 1512 is an active, shielded handgeführte Empfangsrahmenantenne handheld loop antenna with nearly con- mit nahezu konstantem Wandlungsmaß stant antenna factor over the entire fre- im gesamten Frequenzbereich und kann quency range.
- Page 2 Feldstärkemessplatz. and pulse measuring capabilities. Als hochempfindliche, magnetische Rah- Since the FMZB 1512 is a highly sensitive, menantenne mit geringem Gewicht eignet light weight magnetic loop antenna it is sich die FMZB 1512 arbeitsprinzipbedingt particularly suited for the direction finding sehr gut für die Richtungspeilung von ver-...
- Page 3 Ladegerät an der rechten Seite der connect the charger to the socket at the FMZB 1512 an die Ladebuchse ange- right side of the housing of the FMZB 1512. schlossen. Die Ladezeit mit dem Schnell- The charging time is typically 2 hours.
- Page 4 FMZB 1512 Antennen-Wandlungsmaß für die 12 Schalterstellungen Antenna Factor for 12 switch positions 'ke_20.asc' 'ke_23.asc' 'ke_26.asc' -1.5 'ke_29.asc' 'ke_32.asc' 'ke_35.asc' -6.5 'ke_38.asc' 'ke_41.asc' -11.5 'ke_44.asc' 'ke_47.asc' 'ke_50.asc' -16.5 'ke_53.asc' -21.5 -26.5 -31.5 -36.5 0.01 0.03 Frequency [MHz] Die Sonde ist richtungsempfindlich. Das The probe is directional sensitive.
- Page 5 Feldstärkemeßbereich Field strength range FMZB 1512 zeigt ihren Hauptvorteil bei der FMZB 1512 are the best choice when small Messung kleiner Feldstärken. Die untere field strengths have to be measured. The Nachweisgrenze unterschreitet 1 µA/m. Bei lower limit is better than 1 µA/m.
- Page 6 14 dBµV -7 dBµV VSWR an der N-Buchse VSWR at the N-connector '1512.swr' 0.01 0.03 Frequency [MHz] SCHWARZBECK MESS – ELEKTRONIK OHG An der Klinge 29 69250 Schönau, Germany Phone: +49 6228 1001 Fax.: +49 6228 1003 E-Mail: office@schwarzbeck.de www.schwarzbeck.de Datasheet...
