Montageanleitung 3-achsige Rahmenantenne HXYZ 9170 3 m

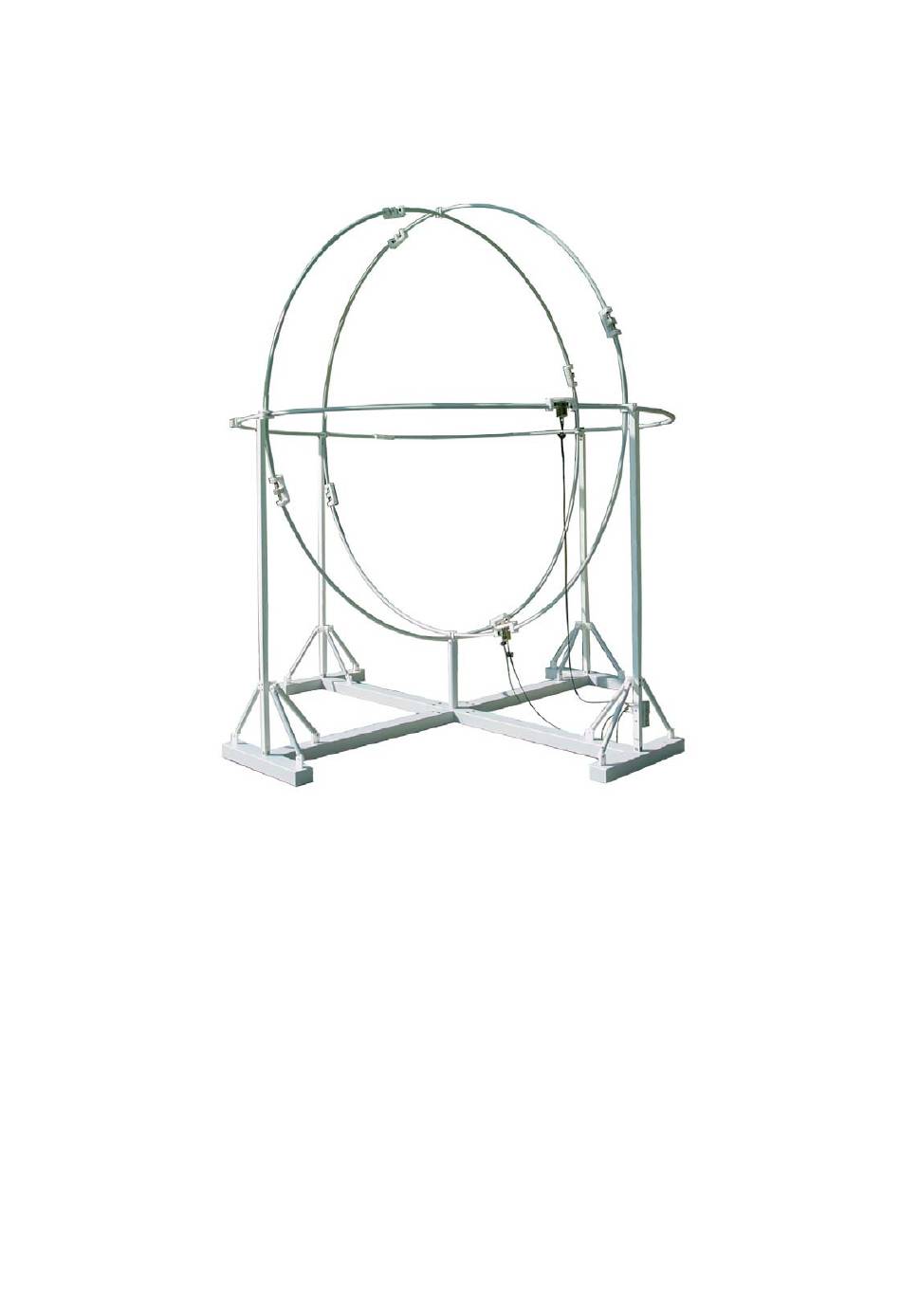

Assembly Instructions for 3-axis Large Loop Antenna HXYZ 9170 3 m
Aufbau
Die Montage der großen Rahmenantenne
HXYZ 9170 3 m dauert etwa 2-3 Stunden. Als
Werkzeuge werden benötigt:
•
Torx-Schraubendreher T20
•
Kreuzschlitz-Schraubendreher PH2
•
Ring- oder Steckschlüssel SW 17
•
Gabelschlüssel SW 17
•
Steckschlüssel SW 8
•
Stehleiter, mit der Höhen bis ca. 3.5 m
erreicht werden können (obere Stufe
ca. 2 m hoch)
•
Inbusschlüssel SW 3
Zunächst muß ein geeigneter, ebener
trockener Standplatz festgelegt werden, der auf
einer Fläche von mindestens 5 x 5 m
hindernisfrei ist. Zum Aufbau werden kurzzeitig
3 Personen benötigt, die Vorbereitungen
können von einer Person erledigt werden.
Assembly
The assembly of the large loop antenna
system HXYZ 9170 3 m takes approx. 2-3
hours. The following tools are required:
•
Torx-screwdriver T20
•
Phillips Recess screwdriver PH2
•
Ring spanner or socket wrench size
17 mm
•
Flat spanner size 17 mm
•
Socket wrench size 8 mm
•
Step-ladder to reach heights up to
3.5 m (highest step approx. 2 m)
•
Allen wrench 3 mm
und
First of all a suitable, dry and even area
must be available, which should be at least
5 m x 5 m large and free from obstacles.
Three persons are needed to built up the
loop antenna, the preparations can be
made by one person.
