Dali 552-404-00 Operating Instructions

Bedienungsanleitung-Deutsch
DALI Touch-Controller einkanalig
(Artikelnummer 552-404-00)
1. Bestimmungsgemäße Verwendung
Mit diesem DALI-Touch-Controller lassen sich bis zu vier DALI-Zonen
schalten bzw. dimmen, wobei eine Zone aus einer DALI-Adresse
besteht. Mit einem Kodierschalter können die verschiedenen Zonen
ausgewählt werden.
Der DALI-Touch_Dimmer entspricht den DALI-Standard-Protokollen
IEC62386-102, IEC62386-207 und ist kompatibel zu DALI-Produkten
anderer, internationaler Hersteller.
Ferner ist das Modul mit einer Bussuchfunktion ausgestattet; mehrere
Dimmersteuerungen können mittels einkanaligem DALI-Bus installiert
werden.
2. Sicherheitshinweise
• Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält
wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie
hierauf, auch wenn Sie das Produkt an Dritte weitergeben. Bewahren
Sie deshalb die Bedienungsanleitung zum Nachlesen auf und lesen
Sie sie sorgfältig durch.
• Betreiben Sie das Gerät nicht mit einer höheren Spannung, als ange-
geben! Es besteht Lebensgefahr.
• Einbau und Montage elektrischer Geräte dürfen nur durch Elektro-
fachkräfte erfolgen.
• Achten Sie bei der Spannungsversorgung auf die korrekte Polung!
• Benutzen Sie das Gerät nicht weiter, wenn es beschädigt ist.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerk-
stätten ist das Betreiben dieses Gerätes durch geschultes Personal
verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften
des Verbandes der Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel zu beachten.
• Um Beschädigungen am Produkt zu vermeiden, darf es weder fallen
gelassen, noch starkem mechanischen Druck ausgesetzt werden.
Schützen Sie das Gerät vor Feuchtigkeit, Spritzwasser und Hitzeein-
wirkung.
• Betreiben Sie das Gerät nicht in der Umgebung von brennbaren
Gasen, Dämpfen oder Staub
• Das Produkt darf nicht von Personen betrieben werden, deren
physischen, sensorischen und/oder geistigen Fähigkeiten
eingeschränkt sind, oder denen es an Wissen und Erfahrung im
Umgang mit dem Produkt mangelt, es sei denn, sie werden von einer
für ihre Sicherheit verantwortlichen Person in den Betrieb des Gerätes
eingewiesen und/oder werden von einer solchen Person beaufsichtigt.
• Aufkleber auf dem Produkt dürfen keinesfalls entfernt werden, da sie
sicherheitsrelevante Hinweise enthalten können.
Das Produkt ist kein Spielzeug. Halten Sie dieses von Kindern
fern! Gleiches gilt für Verpackungsmaterial!
• Berühren Sie bitte nicht die Elektronikbauteile.
Diese können durch auftretenden Elektrostatik Schaden nehmen.
• LEDs können eine sehr hohe Lichtintensität entwickeln und das
selbst im gedimmten Zustand. Manche LEDs fallen sogar in die
Laser-Klassifizierung. Speziell in Verbindung mit Optiken können
selbst schwache LEDs sehr gefährlich werden. Mit dem direkten Blick
in LEDs kann die Netzhaut des Auges irreparabel geschädigt werden.
Verwenden Sie Diffusoren zur Lichtstreuung
• Bitte beachten Sie, daß durch schnell wechselnde Lichteffekte die
Wahrnehmung beeinflußt werden und Beschwerden hervorgerufen
werden können. Bei Personen mit Neigung zur Epilepsie können
solche Lichteffekte Anfälle hervorrufen.
3. Lieferumfang
• DALI Touch-Dimmer
• Bedienungsanleitung

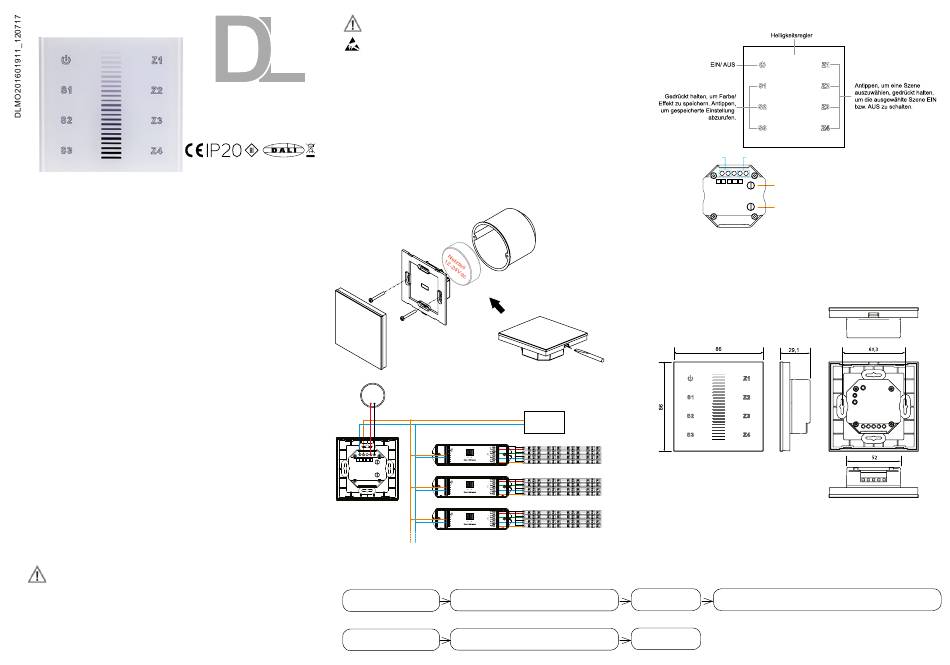

4. Installations- und Anschlussschema
Netzgerät
12-24VDC
DALI bus
0 1
9
8 2
(x1)
7 3
6 4
5
0 1
9
8 2
(x10)
7 3
6 4
5
DALI bus
a Farbe/ Szene speichern
Schalten Sie den Drücken Sie auf das für Ihre Anwendung
Touch-Controller ein. passende Zone
b Gespeicherte Einstellung abrufen
Wählen Sie die gewünschte Zone aus
Schalten Sie den
Touch-Controller ein.
5. Kurze Einführung in die Funktionen der Schalter
Für DALI-dimmbare Steuer-
geräte und DALI-Master
6. Technische Daten
• Eingangsspannung:
• Nennleistung:
• Signaltyp:
• Umgebungstemperatur (ta):
• Schutzart:
• Gewicht:
DALI Master/
DALI Master-Software
via Computer
einfarbige LED-Leiterplatte
einfarbige LED-Leiterplatte
7. Kontakt
einfarbige LED-Leiterplatte
DL
Zum Dümpel 4
59846 Sundern
GERMANY
Wählen Sie
eine Farbe.
Tippen Sie auf
S1/ S2/ S3.
12-24Vdc Eingang
Stellen Sie die Startnummer „X" am DALI-Master
(mit 64 DALI-Adressen) ein:
Z1 steuert die DALI-Adresse Z1 (X),
0 1
9
1x(0- 9)
8 2
(x1) Z2 steuert die DALI-Adresse Z2 (X+1),
7 3
6 4
5
Z3 steuert die DALI-Adresse Z3 (X+2),
Z4 steuert die DALI-Adresse Z4 (X+3)
0 1
9
8 2 10x( 0-6 )
(x10)
7 3
6 4
5
12Vdc - 24Vdc
typ. 0,48W
DALI
-20°C - +50°C
IP20
135g
Halten Sie S1/ S2/ S3 solange fest, bis das Licht
beginnt, zu flackern. Die Werte sind nun gespeichert.
