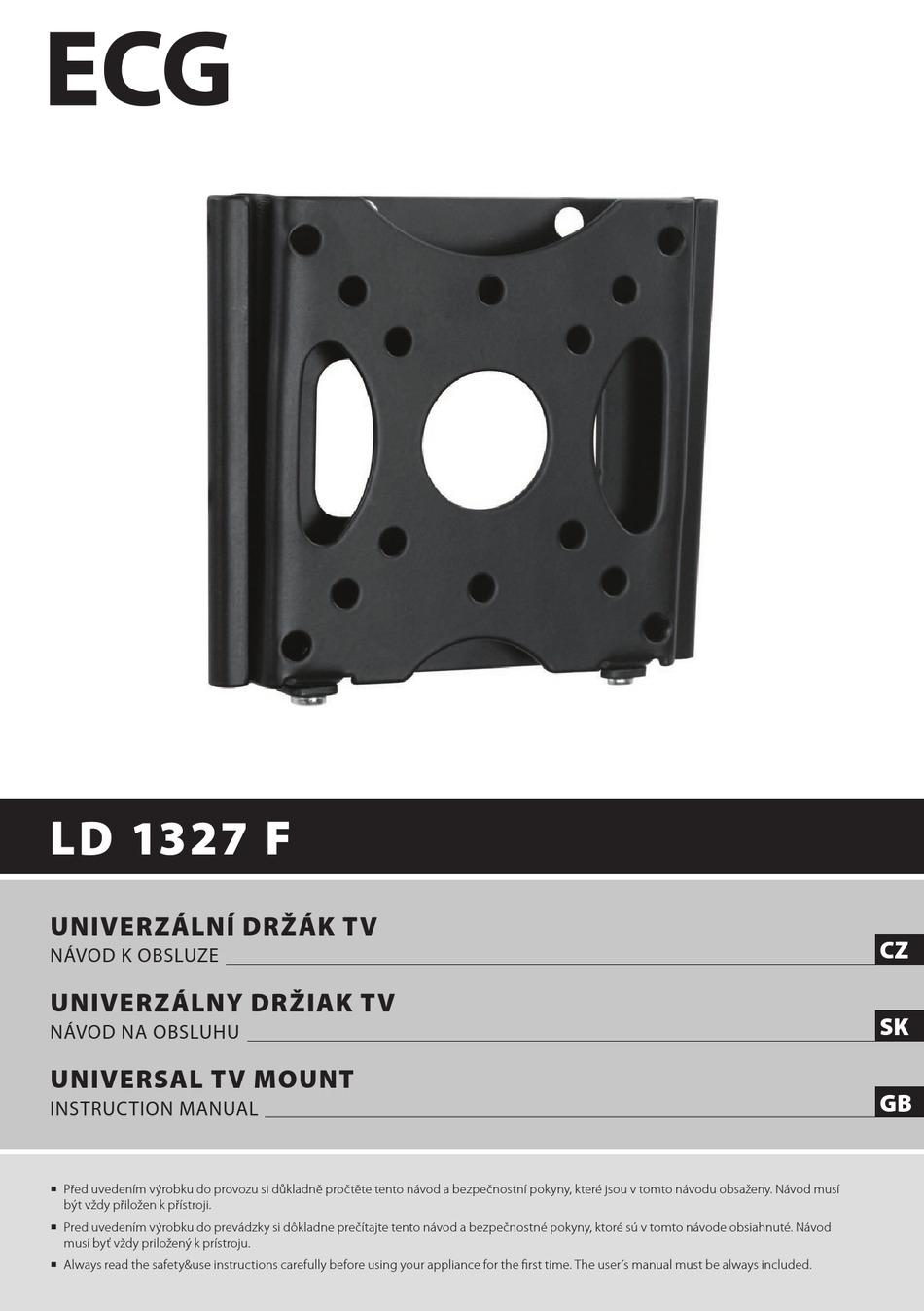

LD 1327 F
UNIVERZÁLNÍ DRŽÁK TV
NÁVOD K OBSLUZE
UNIVERZÁLNY DRŽIAK TV
NÁVOD NA OBSLUHU
UNIVERSAL TV MOUNT
INSTRUCTION MANUAL
Před uvedením výrobku do provozu si důkladně pročtěte tento návod a bezpečnostní pokyny, které jsou v tomto návodu obsaženy. Návod musí
být vždy přiložen k přístroji.
Pred uvedením výrobku do prevádzky si dôkladne prečítajte tento návod a bezpečnostné pokyny, ktoré sú v tomto návode obsiahnuté. Návod
musí byť vždy priložený k prístroju.
Always read the safety&use instructions carefully before using your appliance for the fi rst time. The user´s manual must be always included.
CZ
SK
GB
Advertisement
Table of Contents
Related Manuals for ECG LD 1327 F
Summary of Contents for ECG LD 1327 F
- Page 1 LD 1327 F UNIVERZÁLNÍ DRŽÁK TV NÁVOD K OBSLUZE UNIVERZÁLNY DRŽIAK TV NÁVOD NA OBSLUHU UNIVERSAL TV MOUNT INSTRUCTION MANUAL Před uvedením výrobku do provozu si důkladně pročtěte tento návod a bezpečnostní pokyny, které jsou v tomto návodu obsaženy. Návod musí...
-
Page 3: Bezpečnostní Pokyny
UNIVERZÁLNÍ DRŽÁK TV BEZPEČNOSTNÍ POKYNY Čtěte pozorně a uschovejte pro budoucí potřebu! Pro správnou montáž nástěnného držáku se obraťte na kvalifi kovaného odborníka. Před instalací nástěnného držáku zkontrolujte obsah montážního setu a v případě chybějících nebo vadných komponent informujte svého prodejce. Poškozené součásti nikdy nepoužívejte!! Nástěnný držák použijte jen pro stanovený účel uvedený... - Page 4 MONTÁŽ Co budete k montáži potřebovat: 1A – Montáž do dřevěné příčky Nástěnnou desku použijte jako šablonu. Ujistěte se, že je vodorovně, a na středu dřevěného sloupku si vyznačte montážní otvory. Vyvrtejte otvory o průměru 3 mm a hloubce 50 mm. Srovnejte nástěnnou desku do vodorovné...
- Page 5 2 – Připevnění držáku k televizoru TV adaptér vycentrujte vertikálně vůči zadnímu panelu televizoru. Vyberte šrouby vhodného rozměru (A–E) a pomocí čtyřech šroubů vybrané velikosti, čtyřech podložek (F nebo G) připevněte TV adaptér k zadnímu panelu televizoru. Šrouby utáhněte pevně, ne však přílišnou silou. F nebo G TV adaptér A–E...
-
Page 6: Technické Údaje
TECHNICKÉ ÚDAJE Úhlopříčka obrazovky: 16" až 24" Maximální nosnost: 25 kg VESA rozteč: 50×50, 75×75, 100×100 Vzdálenost od stěny: 14 mm Pojistné šrouby na spodní straně držáku VYUŽITÍ A LIKVIDACE ODPADU Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů... -
Page 7: Bezpečnostné Pokyny
UNIVERZÁLNY DRŽIAK TV BEZPEČNOSTNÉ POKYNY Čítajte pozorne a uschovajte na budúcu potrebu! Pre správnu montáž nástenného držiaka sa obráťte na kvalifi kovaného odborníka. Pred inštaláciou nástenného držiaka skontrolujte obsah montážnej súpravy a v prípade chýbajúcich alebo chybných komponentov informujte svojho predajcu. Poškodené súčasti nikdy nepoužívajte!! Nástenný držiak použite len na stanovený účel uvedený... - Page 8 MONTÁŽ Čo budete na montáž potrebovať: 1A – Montáž do drevenej priečky Nástennú dosku použite ako šablónu. Uistite sa, či je vodorovne, a na stred dreveného stĺpika si vyznačte montážne otvory. Vyvŕtajte otvory s priemerom 3 mm a hĺbkou 50 mm. Zarovnajte nástennú dosku do vodorovnej polohy a ...
- Page 9 2 – Pripevnenie držiaka k televízoru TV adaptér vycentrujte vertikálne voči zadnému panelu televízora. Vyberte skrutky vhodného rozmeru (A–E) a pomocou štyroch skrutiek vybranej veľkosti, štyroch podložiek (F alebo G) pripevnite TV adaptér k zadnému panelu televízora. Skrutky utiahnite pevne, nie však prílišnou silou. F alebo G TV adaptér A–E...
- Page 10 úrad, organizácia na spracovanie domového odpadu alebo predajné miesto, kde ste produkt kúpili. 08/05 Tento výrobok spĺňa požiadavky smerníc EÚ o elektromagnetickej kompatibilite a elektrickej bezpečnosti. Návod na obsluhu je k dispozícii na webových stránkach www.ecg.sk. Zmena textu a technických parametrov vyhradená.
-
Page 11: Safety Instructions
UNIVERSAL TV MOUNT SAFETY INSTRUCTIONS Read carefully and save for future use! Please refer to a qualifi ed professional to install the wall mount properly. Prior to the wall mount installation, check the contents of the assembly set and inform your vendor in case you discover any components are missing or are defective. - Page 12 ASSEMBLY Tools required for the assembly: 1A – Wooden crossbar assembly Use the wall board as a template. Make sure that it is level, mark the mounting holes into the centre of the wooden post. Drill holes 3 mm in diameter and 50 mm deep. Align the wall board into a level position and use long bolts (H) and washers (F) to anchor the board to the wall.
- Page 13 2 – Attaching the mount to the TV Align the TV adapter vertically with respect to the back TV panel. Select bolts of suitable dimensions (A-E) and use four bolts of the selected size, four washers (F or G) to anchor the TV adapter to the back TV panel.
-
Page 14: Technical Specifications
08/05 This product complies with EU directive requirements on electromagnetic compatibility and electrical safety. The instruction manual is available at website www.ecg.cz. Changes in text and technical parameters reserved. - Page 16 Výhradní zastoupení pro ČR: K+B Progres, a.s. tel.: +420 272 122 111 U Expertu 91 e-mail: ECG@kbexpert.cz 250 69 Klíčany zelená linka: 800 121 120 Distribútor pre SR: K+B Elektro – Media, k.s. Mlynské Nivy 73 tel.: +421 232 113 410 821 05 Bratislava e-mail: ECG@kbexpert.cz...
