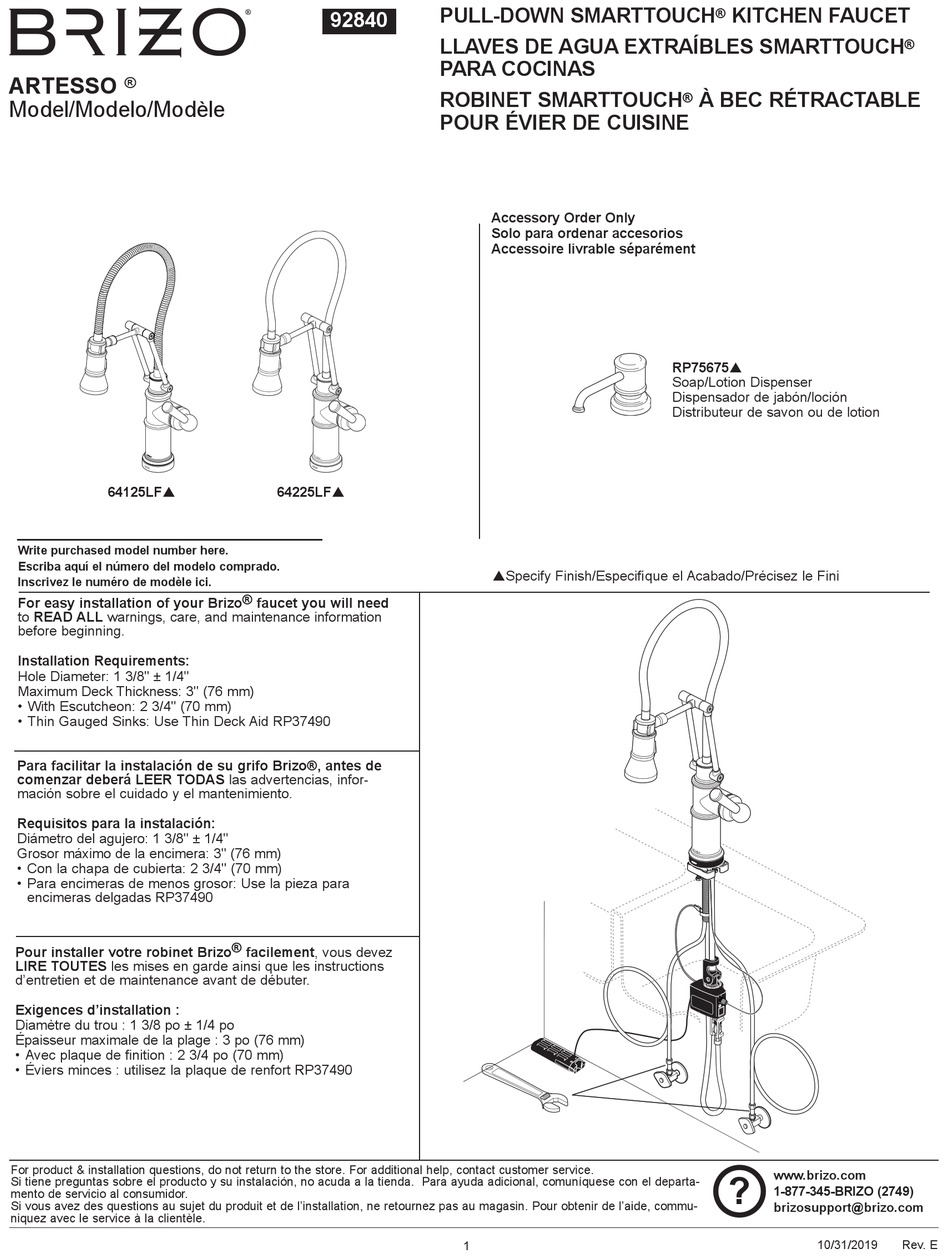

ARTESSO
®
Model/Modelo/Modèle
64125LFp
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
For easy installation of your Brizo ® faucet you will need
to READ ALL warnings, care, and maintenance information
before beginning.
Installation Requirements:
Hole Diameter: 1 3/8" ± 1/4"
Maximum Deck Thickness: 3" (76 mm)
• With Escutcheon: 2 3/4" (70 mm)
• Thin Gauged Sinks: Use Thin Deck Aid RP37490
Para facilitar la instalación de su grifo Brizo®, antes de
comenzar deberá LEER TODAS las advertencias, infor-
mación sobre el cuidado y el mantenimiento.
Requisitos para la instalación:
Diámetro del agujero: 1 3/8" ± 1/4"
Grosor máximo de la encimera: 3" (76 mm)
• Con la chapa de cubierta: 2 3/4" (70 mm)
• Para encimeras de menos grosor: Use la pieza para
encimeras delgadas RP37490
Pour installer votre robinet Brizo ® facilement, vous devez
LIRE TOUTES les mises en garde ainsi que les instructions
d'entretien et de maintenance avant de débuter.
Exigences d'installation :
Diamètre du trou : 1 3/8 po ± 1/4 po
Épaisseur maximale de la plage : 3 po (76 mm)
• Avec plaque de finition : 2 3/4 po (70 mm)
• Éviers minces : utilisez la plaque de renfort RP37490
For product & installation questions, do not return to the store. For additional help, contact customer service.
Si tiene preguntas sobre el producto y su instalación, no acuda a la tienda. Para ayuda adicional, comuníquese con el departa-
mento de servicio al consumidor.
Si vous avez des questions au sujet du produit et de l'installation, ne retournez pas au magasin. Pour obtenir de l'aide, commu-
niquez avec le service à la clientèle.
PULL-DOWN SMARTTOUCH
92840
LLAVES DE AGUA EXTRAÍBLES SMARTTOUCH
PARA COCINAS
ROBINET SMARTTOUCH
POUR ÉVIER DE CUISINE
64225LFp
Accessory Order Only
Solo para ordenar accesorios
Accessoire livrable séparément
pSpecify Finish/Especifíque el Acabado/Précisez le Fini
1
KITCHEN FAUCET
®
À BEC RÉTRACTABLE
®
RP75675p
Soap/Lotion Dispenser
Dispensador de jabón/loción
Distributeur de savon ou de lotion
?
www.brizo.com
1-877-345-BRIZO (2749)
brizosupport@brizo.com
10/31/2019
®
Rev. E
Advertisement
Related Manuals for Brizo ARTESSO 64125LF
Summary of Contents for Brizo ARTESSO 64125LF
- Page 1 Escriba aquí el número del modelo comprado. pSpecify Finish/Especifíque el Acabado/Précisez le Fini Inscrivez le numéro de modèle ici. For easy installation of your Brizo ® faucet you will need to READ ALL warnings, care, and maintenance information before beginning.
- Page 2 You may need: Usted puede necesitar: Articles dont vous pouvez avoir besoin: 1/8" Ensure tab on base (6) is in sink hole. Asegúrese de que la lengüeta en la base (6) esté en el orificio del fregadero. Assurez-vous que la patte sur la base (6) se trouve dans le trou de l’évier. OPTIONAL ESCUTCHEON INSTALLATION / INSTALACIÓN OPCIONAL DE UNA CHAPA / INSTALLATION DE LA PLAQUE DE FINITION FACULTATIVE Insert D...
- Page 3 Custom Fit Connections Standard Connections Slide nut (1) over plastic sleeve (ferrule) (3). Start nut by hand NOTICE NOTICE onto supply valve connection (2) to prevent cross-threading. Turn nut until it feels snug. Then tighten nut at least 2 more To avoid risk of property damage, Follow If you determine the PEX supply tubing for this faucet is too turns with a wrench.
- Page 4 Correct method Incorrect Installation Instalación Incorrecta Método Correcto Installation Incorrecte Bonne méthode Do not install sleeve NOTICE Ensure cut is straight. upside down. Failure to use plastic sleeve (ferrule) in the correct orientation will result in disconnection and possible water damage. No instale la manga Asegúrese que el corte 1.
- Page 5 Side View Vista lateral Vue latérale Side View Vista lateral Vue latérale Wire must extend away from solenoid. Asegúrese que el alambre se extiende alejado del solenoide. Prenez soin de placer les fils à l’écart de l’électrovanne. 92840 Rev. E...
- Page 6 IMPORTANT For proper functionality DO NOT tie, twist or bunch the wires. Para un funcionamiento adecuado NO amarre, tuerza o agrupe los alambres. Pour que le répartiteur électronique fonctionne bien, ÉVITEZ de nouer, d’entortiller ou d’enrouler les fils. “AA” Batteries (Last up to 2 years) Pilas “AA”...
- Page 7 Sistema de protección contra el contraflujo Su llave de agua tipo deslizable Brizo ® tiene un sistema de protección para el contraflujo, incorpora, que ha sido probado para cumplir con los requisitos de ASME A112.18.3 y ASME A112.18.1 / CSA B125.1.
-
Page 8: Maintenance
Solenoid Filter Solenoide Filtro Électrovanne Filtre Maintenance If faucet exhibits very low flow – TURN OFF WATER small screwdriver into slot (5) in button (6) and remove. flexible hose. SUPPLIES. Loosen screw (7) inside of handle. Remove handle. NOTE: Exterior arm screws are decorative and will Remove bonnet (8) by rotating counterclockwise. -
Page 9: Cleaning And Care
Instructions de nettoyage Cleaning and Care Limpieza y Cuidado de su Llave Il faut le nettoyer avec soin. Même si son fini est Care should be given to the cleaning of this product. Tenga cuidado al ir a limpiar este producto. Aunque su extrêmement durable, il peut être abîmé... - Page 10 Solenoid Troubleshooting Note: Normal operation of the faucet will turn off water flow if faucet is not touched for 4 minutes. the spray head inlet. Move handle to the “on” position to verify water is reaching the sprayer. 1. If your spout indicates three red flashes, replace the batteries. If the spout still indicates three red Replace spray head.
- Page 11 Accessory Order Only / Solo para ordenar accesorios / Accessoire livrable séparément Soap Dispenser Installation Recommended spacing between holes for faucet and soap dispenser is 4" (101.6 mm) minimum. Separate head (1) from body assembly (2). Make sure gasket (3) is RP78487p properly seated in the base of the body assembly.
- Page 12 (como descrito arriba) cualquier pieza o acabado que demuestre estar defectuosa en material y/o mano de obra bajo la instalación, el uso y el servicio normal. Si la reparación o el reemplazo no es práctico, Brizo Kitchen & LA LEY APLICABLE LO PERMITA, ESTA GARANTÍA NO CUBRE Y BRIZO KITCHEN & BATH COMPANY NO SERÁ...
