Konig & Meyer 14760 Manual

14760 Gitarren-Spielständer
- Stativ: standfest, solide und höhenverstellbar
- Gitarrenhalterung für Korpusdicke von 39 - 60 mm
- Passend für Heim, Studio, Bühne und Tour
- Höhe: 690-1550 mm, Packmaß: 815 mm, 3,3 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und be-
achten Sie sorgfältig diese Anleitung. Sie informiert Sie über alle wichtigen Schritte bei
Aufbau und Handhabung. Wie empfehlen, sie für den späteren Gebrauch aufzuheben.
SICHERHEITSHINWEISE
- Vor und nach der Benutzung Stativ auf Schäden überprüfen.
- Beschädigt Teile dürfen nicht weiter eingesetzt werden.
- Sie müssen erst ausgetauscht oder repariert werden.
- Der Stativ-Untergrund muss eben und tragfähig sein
- Beim aufgestellten Stativ darf das mittige Grundrohr NICHT den Boden
- berühren. Sollte dieser Fall eintreten würde das Stativ auf eben diesem
- Grundrohr taumeln.
- Der sichere Sitz der Gitarre in der Halterung hängt ab von:
- a. der Eignung der Gitarre, d.h.:
- a. Größe, Form und Robustheit des Instruments müssen passen
- b. angemessener Einstellung der Halterung (v.a. der Neigung)
- c. ordnungsgemäßer Klemmung des Instruments (Festsitz)
- Erfahrungsgemäß funktioniert die Halterung bei einer Vielzahl von Fabri-
- katen; eine Garantie können wir jedoch nicht geben. Wichtig ist die
- weitgehende Parallelität der Vorder- und Rückwand des Instruments.
- Untauglich sind z.B. Gitarren mit Rundrücken.
- Schrauben fest anziehen und den Festsitz regelmäßig prüfen
- Die Möglichkeit das Produkt zusammenzuklappen birgt naturgemäß
- Einklemmgefahren: umsichtige Handhabung bei Aufbau, Betrieb und
- Abbau sind daher unverzichtbar

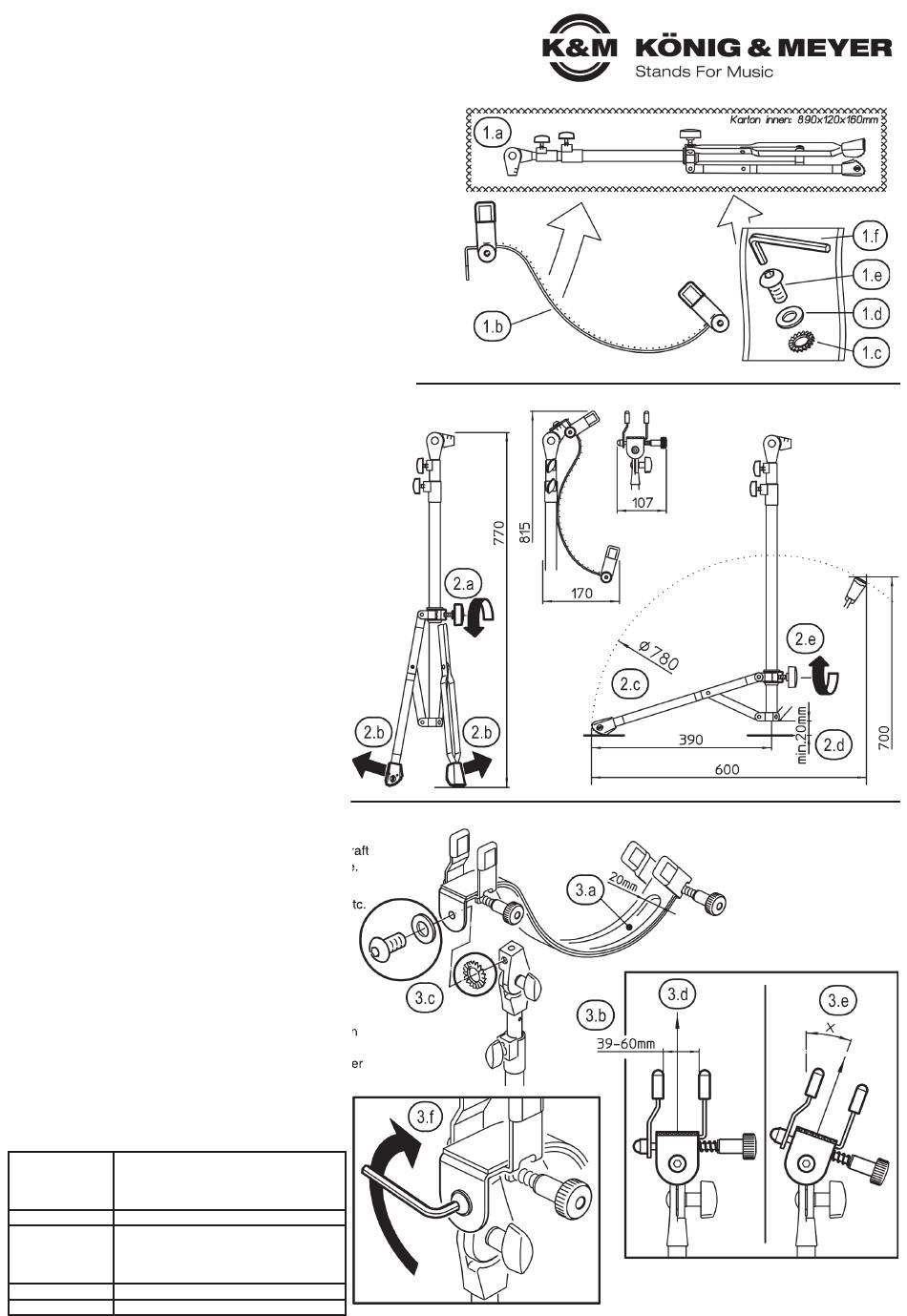

AUFSTELLANLEITUNG
1. BESTANDTEILE
1.a Stativ
1.b E-Gitarrenhalterung
1.b Zubehörbeutel:
1.c Halbrundkopfschraube M8 x 16 mm
1.d U-Scheibe ø8,4/16 mm
1.e Fächerscheibe A8,4
1.f Inbusschlüssel SW5
2. STATIV-Packstück-Aufbau
2.a Feststellschraube etwas lösen
2.b Beine auseinanderziehen
2.c HINWEIS 1:
2.c Wir empfehlen aus Gründen der Standsicherheit,
2.c die Beine sehr weit auseinander zu ziehen, jedoch...
2.d HINWEIS 2:
2.d ...damit das Stativ nicht taumelt oder gar kippt, darf das
2.d Grundrohr den Boden nicht berühren (>20 mm Luft).
2.e Feststellschraube wieder anziehen. BEACHTE: Handkraft
2.e genügt völlig, überfestes Anziehen belastet die Bauteile.
3. E-GITARRENHALTERUNG
3.a Auflage mit 20 mm-Freimachung für Buchsen, Knöpfe etc.
3.b Geeignet für Korpusdicken von 39-60 mm
3.c Halbrundkopfschraube 1.e zunächst durch
3.c - U-Scheibe 1.d,
3.c - Lasche des Haltebügels 1.b sowie die
3.c - Fächerscheibe 1.c führen und an der
3.c - seitlichen Gewindebohrung des oberen
3.c - Zahngelenks ansetzen und leicht eindrehen
3.d Lasche des Haltebügels möglichst senkrecht ausrichten
3.e HINWEIS 3:
3.e Ein zu schräg montierter Haltebügel könnte aufgrund der
3.e Kippneigung den sicheren Halt der Gitarre gefährden.
3.f Mit dem Inbusschlüssel 1.f nun die Halbrundkopf-
3.f schraube 1.e fest mit dem Zahngelenk verschrauben
TECHNISCHE DATEN
Rohre, Streben, Haltebügel: Stahl
Schrauben, Scheiben: Stahl verzinkt
Material
Schellen, Gelenk: Zink-Druckguß
Parkettschoner, Klemmkappen (TPE)
Traglast E-Gitarren, Korpus: 39-60 mm
max. Fußkreis ø780 mm
Höhe: 760-1660 mm
Abmessungen
Haltebügel: B x H x T - 380 x 120 x 110 mm
Gewicht: 3,3 kg
Karton 890 x 120 x 160 mm, 0,5 kg
Zubehör (optional) Tragetasche 18846
1. BESTANDTEILE
2. STATIV-Packstück-Aufbau
3. E-GITARRENHALTERUNG
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
14760-000-55 Rev.18 03-80-740-00 8/19
