Konig & Meyer Guardian 3+1 Manual

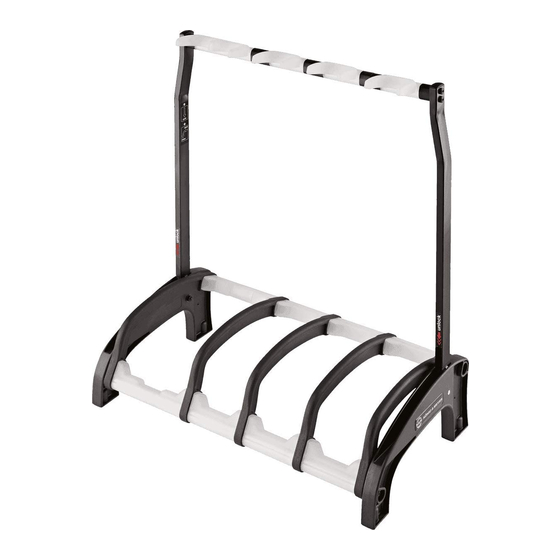

17534 4-fach Gitarrenständer »Guardian 3+1«
- Flexibel und vielfach einsetzbar:
- äußerst instrumentenschonend durch: hochwertige Materialauswahl
- mit 9 integrierten Plektrenhaltern
- leicht und platzsparend zu transportieren - einfaches Auf- und Zuklappen
- einfache Handhabung in Aufbau und Betrieb; keine Werkzeuge zur Montage notwendig
- Neu: auf Wunsch können 4 Lenkrollen montiert werden. Siehe Artikel-Nr. 17510
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau
und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Auf geeigneten, d.h. tragfähigen und ebenen Untergrund achten.
- Korpus- und Halsbügelelement des Gitarrenständers müssen im aufgebauten Zustand immer eingerastet sein
- (90°-Winkel, "click" Einrastgeräusch)
- Die Möglichkeit das Produkt zusammenzuklappen oder zu verstellen, birgt naturgemäß Einklemmgefahren;
- umsichtige Handhabung bei Aufbau, Betrieb und Abbau ist daher unverzichtbar.
- Beim Transport und der Lagerung ist darauf zu achten, dass die weichen An- und Auflagenelemente nicht belastet und deformiert werden.
- Andere Lasten als Gitarren sind nicht zulässig (z.B. Kleidungsstücke).
- Stativ nicht mit eingestellten Instrumenten transportieren oder bewegen.
DAS AUFBAUEN
Sämtliche Bauteile des Stativs sind schon
vormontiert und müssen lediglich noch in
Position gebracht werden.
Das geht so:
1 Zusammengeklappten Ständer an den
1 Bügeln für Gitarrenhals und Gitarrenkorpus
1 nehmen und komplett aufklappen...
2 ...bis sie in der Endstellung (=90°-Winkel)
2 hörbar einrasten (click!)
2 Vorteil: der senkrechte Bügel kann nicht
2 "aus Versehen" nach vorne klappen.
3 Den »Guardian« nun auf seinen
3 Standfüssen abstellen.
DAS ABBAUEN
BITTE BEACHTEN!
erst: ENTRIEGELN 4
dann: KLAPPEN 5
4 Entriegelt wird der Gitarrenhalsbügel indem
4 man die beiden Senkrechtrohre gleichzeitig
4 ca. 5 mm nach unten drückt: siehe die
4 Labels (1-push)...
5 ...und diese unmittelbar darauf nach
5 vorne klappt: siehe Label (2-close)
6 Die beiden Rohre lässt man nun bis zum
6 Anschlag in die Seitenwangen eintauchen,
6 wo diese ohne weiteres Zutun auch
6 verbleiben.
Diese Stellung ist sehr platzsparend und
mithin für den Transport sehr zu empfehlen.
Transportmaße B x T x H: 626 x 173 x 670 mm.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
17534-016-00 Rev.07 03-80-291-00 4/19
für Bühne, Studio, Geschäft und Heim
für 1 Akustik- sowie 3 E-Gitarren / Bässe
intelligentes Stativdesign (Bügel, Vertiefungen, Anlagearme)
