Konig & Meyer 11905 Quick Start Manual

11905 Schallschutzelement
für Orchesterstühle mit Rückenlehne
- Der gewölbte Plexiglasschirm dämpft den Schall und mindert die Belastung,
- welche aus dem Rückraum kommend auf den Orchestermusiker einwirkt.
- Dieser Schirm ist in der Höhe, im Abstand und im Neigungs winkel stufenlos
- einstellbar und kann dadurch höchst individuell angepasst werden.
- Einfache Handhabung in Aufbau und Betrieb, insbesondere
- durch die schnelle und wirkungsvolle Aufnahme-Steck-
- verbindung des Schirmes.
- Erweiterbar mit K&M Akustik Absorber 11901.
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung
informiert Sie über alle wich tigen Schritte bei Aufbau und Handhabung. Wir
empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Vor und nach Benutzung des Schallschutzes bitte Sichtprüfung
- vornehmenund auf Vollständigkeit, Gängigkeit und mögliche
- Schäden überprüfen.
- Ein beschädigtes Produkt darf zunächst nicht weiter eingesetzt
- werden bzw. erst nach qualifizierter Wiederinstandsetzung.
- Aufgrund seiner Transparenz kann der Plexiglasschirm leicht
- übersehen und in Konsequenz daran angestoßen werden. Wir
- empfehlen Kennzeichnungen oder Einsatz des Absorbers 11901
- Pflegliche und sorgsame Behandlung erhält die Funktions-
- tüchtigkeit, Langlebigkeit und dient nicht zuletzt der Sicherheit
- Auf die Festigkeit der Schraubverbindungen achten.
- Die Möglichkeit das Produkt zu verstellen, birgt natur gemäß
- Einklemmgefahren und erfordert stets umsichtige Handhabung.
- Vor widrigen äußeren Einflüssen schützen (Nässe, Wind, Stöße).
- Beachten Sie auch die Sicherheitshinweise des Orchester-
- stuhles an welchem der Schallschutz befestigt ist.

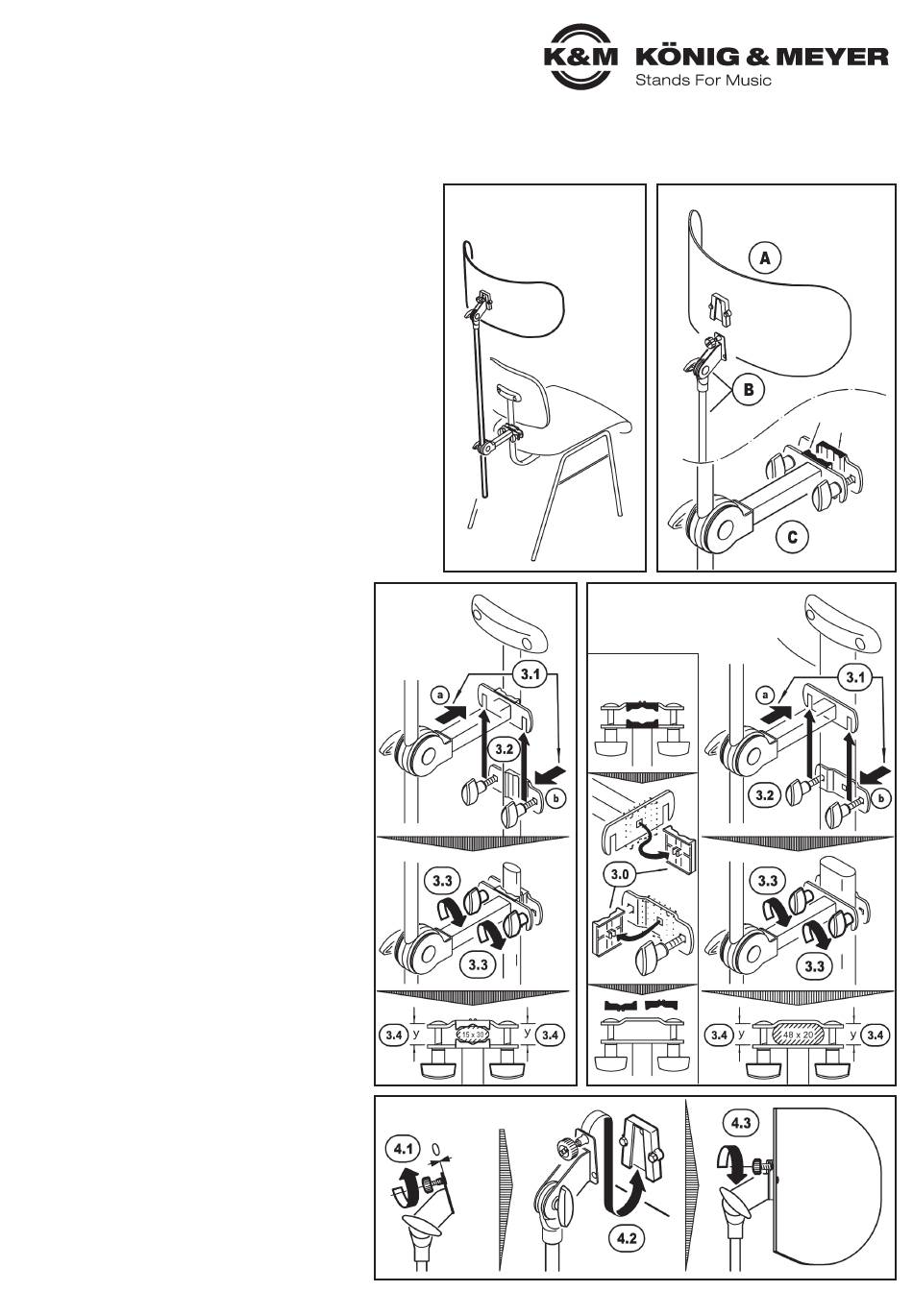

AUFSTELL-/BEDIENUNGSANLEITUNG
1. EINSATZBEREICH
- 13420-000-55 Musikerstuhl
- 13430-000-55 Orchesterstuhl
- 13440-000-55 Orchesterstuhl
- 13460-019-55 Bass-Stuhl
- 13470-019-55 Schlagzeug-, Cello-, Harfenstuhl
- 13480-019-55 Pauken-, Dirigentenstuhl
2. BESTANDTEILE
Bitte Sichtprüfung vornehmen, ob alle Teile vorhanden
und in Ordnung sind (insbes. Schraubverbindungen).
A Schallschutzplatte mit Aufnahme-Steckverbindung
B Auszugrohr mit Schwenkgelenk
C Halterung mit Klemmplatte plus lose Klemmplatte
3. MONTAGE an den STÜHLEN
3.a 13420 und 13430:
3.a Hinweis: beide Klemmplatten müssen mit einem
3.a Führungsplättchen ausgestattet sein (Lieferzustand)
3.1 Anlegen der Klemmplatten um das Rohr der Rückenlehne:
3.1 a. Halterung mit Klemmplatte
3.1 b. Lose Klemmplatte
3.2 Die Schrauben der losen Klemmplatte b bis zum
3.2 Anschlag in die Schlitze der Halterohrplatte a schieben.
3.3 Flügelmuttern beidseitig und gleichmäßig fest anziehen.
3.4 Der Klemmspalt y zwischen den Platten muss auf beiden
3.4 Seiten gleich groß sein.
3.b 13440, 13460, 13470 und 13480:
3.0 Beide Führungsplättchen werden von den Klemmplatten
3.0 abgezogen.
3.0 Wir empfehlen sie gut aufzubewahren.
Die Montage am Stuhl erfolgt wie in den Punkten 3.1 bis 3.4
beschrieben.
4. MONTAGE der PLATTE am
4. GELENK des AUSZUGROHRES
4.1 Sicherstellen, dass das Gewinde der
4.1 Rändelschraube nicht herausragt.
4.2 Schallschutzplatte A am Gelenk befestigen.
4.2 Dazu die Steckplatte bis zum Anschlag in
4.2 die Aufnahme-Steckverbindung schieben.
4.3 Rändelschraube nun fest anziehen, wodurch
4.3 die Schallschutzplatte sicher fixiert ist.
4.3 Erst durch Lösen dieser Schraube kann die Platte
4.3 wieder abgenommen werden.
Die DEMONTAGE erfolgt in umgekehrter Reihenfolge.
1. EINSATZBEREICH
3.a
MONTAGE AN
DEN STÜHLEN
13420 und 13430
4. MONTAGE der PLATTE
2. BESTANDTEILE
3.a
13420
13430
3.b
13440
13460
13470
13480
3.b MONTAGE an den STÜHLEN
3.b 13440, 13460, 13470 und
3.b 13480
3.0
Entfernung der Führungs-
plättchen an den Klemm-
platten
Lieferzustand:
mit vormontierten
Führungsplättchen
