Siedle novotechnik RFD-4000 Series User Manual

RFD-4000 Montageanleitung
RFD-4000 Users Manual
1. Sicherheitshinweise
1. 1 Installation und Inbetriebnahme
Der Winkelsensor ist nur von Fachpersonal und unter
Berücksichtigung aller geltenden Sicherheitsbestimmungen in
Betrieb zu nehmen.
Die Nichtbeachtung der Montagehinweise führt zum Verlust der
Garantie- und Haftungsansprüche.
Alle Maßnahmen zum Schutz von Personen bei einem Defekt des
Messwertaufnehmers müssen vor der Inbetriebnahme getroffen
werden.
1.2 Elektrische Anschlüsse
Die spezifizierte Versorgungsspannung darf nur ausschliesslich an
die dafür vorgesehenen Anschlüsse verbunden werden.
Nichtbeachtung der Anschlussbelegung führt zur Zerstörung des
Gerätes und zum Verlust der Garantieansprüche.
1.3 Weitere Informationen
Für weitere Informationen zu Eigenschaften und Inbetriebnahme
dieses Produktes und zu verfügbaren Zubehörteilen schlagen sie
bitte das entsprechende Datenblatt nach. Dies kann unter
www.novotechnik.de (unter „downloads") heruntergeladen
werden und sind auch bei ihrer lokalen Vertretung erhältlich.
1.4 Begrenzung Einsatzbereiche
Unsere Produkte sind regelmäßig nicht für Luft- und
Raumfahrtanwendungen zugelassen und dürfen nicht in
kerntechnischen oder militärischen, insbesondere ABC-relevanten
Applikationen verwendet werden.
Weitere Informationen s. unsere AGBs.
Für Kontaktdetails besuchen sie bitte unsere Webseite und Klicken sie auf
„kontakt" oder „contact"

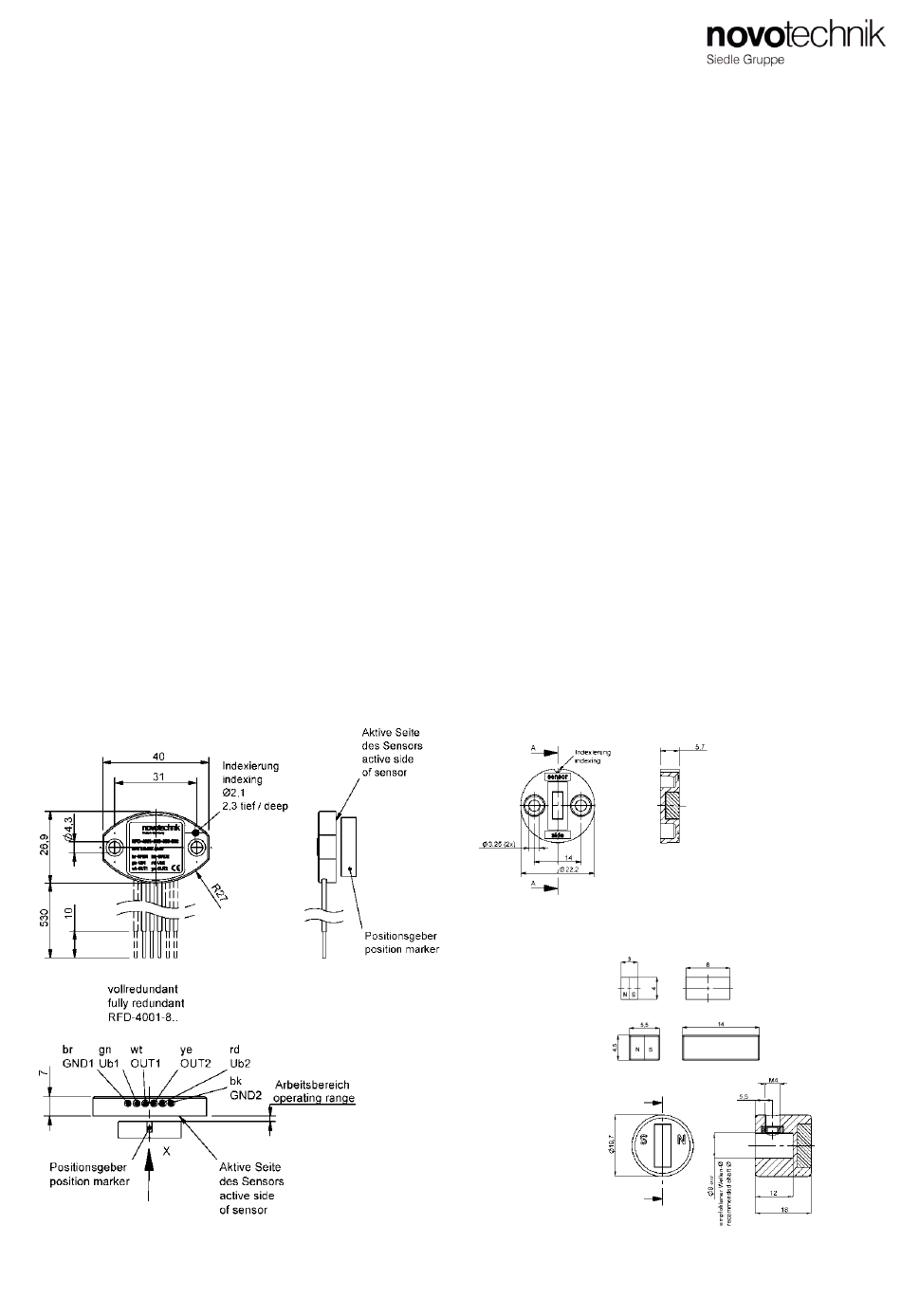

2. RFD 4000 Maße / dimensions
Art.Nr.: 519708_02
1. Safety notes
1.1 Installation and startup
The rotary sensor is to be placed in service only by technical
personnel under observance of all relevant safety regulations.
Non-observance of the installation instructions will void any
warranty or liability claims.
All personal protection measures in case of a transducer defect
or failure must be taken before startup.
1.2 Electrical connections
The specified supply voltage is to be applied only at the terminals
provided. Non-observance of the pin configuration will result in
destruction of the device and loss of warranty
1.3 Further Information
For further information relating to installation and properties of
this product and on available add-on items see also the
corresponding data sheet. These can be downloaded under
www.novotechnik.de (left-click on „downloads") and are
available also from your local representative.
1.4 Limitations for application
Our products are regularly not approved for aeronautic or aerospace
applications and are not allowed to be used in nuclear or military, in
particular ABC-relevant applications.
For more information see our Terms and Conditions
For worldwide contact details, please visit our website and left-click on „kontakt"
or „contact"
2. 1 Positionsgeber / Position markers
Z-RFC-P30 Empfohlener Positionsgeber für RFD 4000
Z-RFC-P30 Recommended position marker for RFD 4000
Arbeitsabstand / Operating range:
A = 1,2 ... 2,7mm
A = 0,75 ... 2,25mm (redundant)
Z-RFC-P03
Z-RFC-P04
Z-RFC-P23
Weitere Positionsgeber siehe separates Datenblatt
Further position markers pls. refer to separate data sheet
Änderungen vorbehalten / subject to change
.
(einkanalig/single)
Seite 1 / page1
