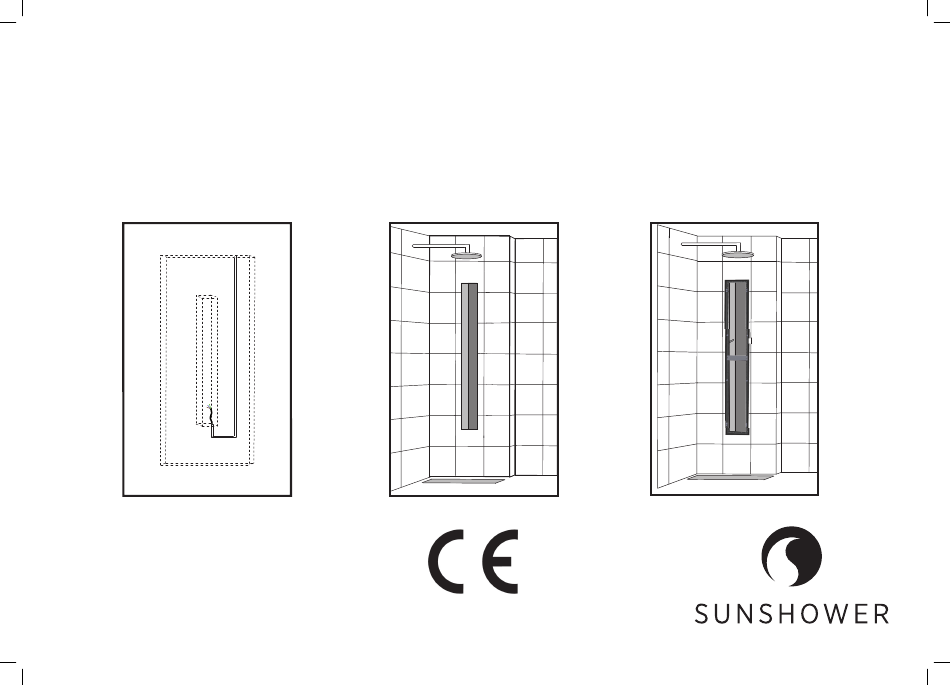

- Page 1 SUNSHOWER PURE WHITE XL Installation manual Part 1 / Installatie handleiding deel 1 / Installationshandbuch Teil 1 / Manual d’installation Partie 1 P1600 Rev. A 08-2016...
- Page 2 Requirements / Benodigdheden / Materialbedarf / Matérial nécessaire In the box / In de doos / In der Verpackung / Dans la boîte Requirements / Benodigdheden / Erforderliches / Équipment Manual Manual NOT Supplied / NIET Meegeleverd / NICHT im Lieferumfang enthalten/ NON fourni 110mm 2x 4x max 3m...
- Page 3 Measurements / Bemating / Maße / Dimensions [mm] Example / Voorbeeld / Beispiel / Exemples Min. 200 Requirements / Benodigdheden / Erforderliches / Équipment 1215 Instructions / Instructies / Anleitung / Instructions : All dimensions in mm : Alle bematingen in mm Min.
- Page 4 Electricity / Electriciteit / Elektrizität / Electricité Example / Voorbeeld / Beispiel / Main earthing Exemples Potentiaalvereffening Haupterdung Prise de terre principale Instructions / Instructies / Anleitung / Instructions Min. 300 YMvK min, 2.5mm² 230V~ 50Hz 16A : Residual current device 30 mA (RCD) : Aparte eindgroep voorzien van een aardlekschakelaar 30 mA Main : Separater Fl LS, Type Möller, PKNM16/IN 16B-0,03-G oder...
- Page 5 D.I.Y. shop. Het installeren van een terugslagklep is verplicht wanneer de lucht voor uw Sunshower uit een vochtige ruimte gehaald wordt. Bijvoorbeeld van buiten of uit de badkamer. De terugslagklep is verkrijgbaar bij uw bouwmarkt.
- Page 6 Installation in moist area / Installatie in vochtige ruimte / Installation in einem feuchten Raum / Installation dans une zone humide Round tube / Ronde buis / Rundrohr / Tuyau rond Requirements / Benodigdheden / Erforderliches Minimum mounting depth 130mm / Équipment Minimum inbouwdiepte 130mm Ø100mm...
- Page 7 Installation in moist area / Installatie in vochtige ruimte / Installation in einem feuchten Raum / Installation dans une zone humide Square tube, Rechthoekige buis, Vierkantrohr, Tuyau rectangulaire Requirements / Benodigdheden / Erforderliches / Équipment Ventilation pipe / Ventilatie pijp / Lüftungs- 110mm rohr / Conduit de ventilation 110x54mm 110mm...
- Page 8 Installation in dry area / Installatie in droge ruimte / Installation in einem troknen Raum / Installation dans une zone sèche Unisolated wall, no airduct / Ongeïsoleerde muur, geen luchtkanaal / Unisolierten Wand, freier Luftstrom / Mur non isolé, pas de conduite d’air No obstruction in the airflow The max distance between the air supply and air exchaust may not be longer then 3m.
- Page 9 Installation in dry area / Installatie in droge ruimte / Installation in einem troknen Raum / Installation dans une zone sèche Round tube / Ronde buis / Rundrohr / Tuyau rond Minimum mounting depth 130mm Requirements / Benodigdheden / Erforderliches Minimum inbouwdiepte 130mm / Équipment Minimale Einbautiefe 130mm...
- Page 10 Installation in dry area / Installatie in droge ruimte / Installation in einem troknen Raum / Installation dans une zone sèche Square tube, Rechthoekige buis, Vierkantrohr, Tuyau rectangulaire Requirements / Benodigdheden / Erforderliches / Équipment 110mm 110mm Ventilation pipe / Ventilatie pijp / Lüftungsrohr / Conduit de ventilation 110x54mm Min 110 +/-2...
- Page 11 False wall / Voorzetmuur / Vorwandinstallation / Faux mur Cross-section A / Doorsnede A / Example / Voorbeeld / Beispiel / Durchschnitt A / Coupe transversale A Exemples Free space Wood structure Plasterboard ion A / Section A / rsnede A / Doorsnede A / schnitt A Ausschnitt A...
- Page 12 Tile the wall / Betegel de muur / Verfliesen die Vorwand / Carreler le mur Wall/ wooden structure Plaster board Wall/ wooden structure Tile Plaster board Cross-section A / Doorsnede A / Wall construction / Wand constructie / Wand- Example / Voorbeeld / Beispiel / Tile Durchschnitt A / Coupe transversale A konstruktion / Paroi de construction...
- Page 13 Mounting wall frame / Monteren wandframe / Montieren wall frame / Montage du châssis mural Example / Voorbeeld / Beispiel / Wall construction / Wand con- Exemples structie / Wandkonstruktion / Tile / Tegel / Fliesen / Carrelage Paroi de construction Plasterboard / Gipsplaat / Gip- Wall frame / Wandframe / splatte / Plaque de plâtre...
- Page 14 Finished part 1 / Klaar met deel 1 / Fertig Teil 1 / Fini part 1 Instructions / Instructies / Anleitung / Instructions : Part 1 of the installation is complete. Let the kit dry for 24 hours before beginning part 2. : Deel 1 van de installatie is klaar.
