Alcad 912-TT Quick Programming Manual

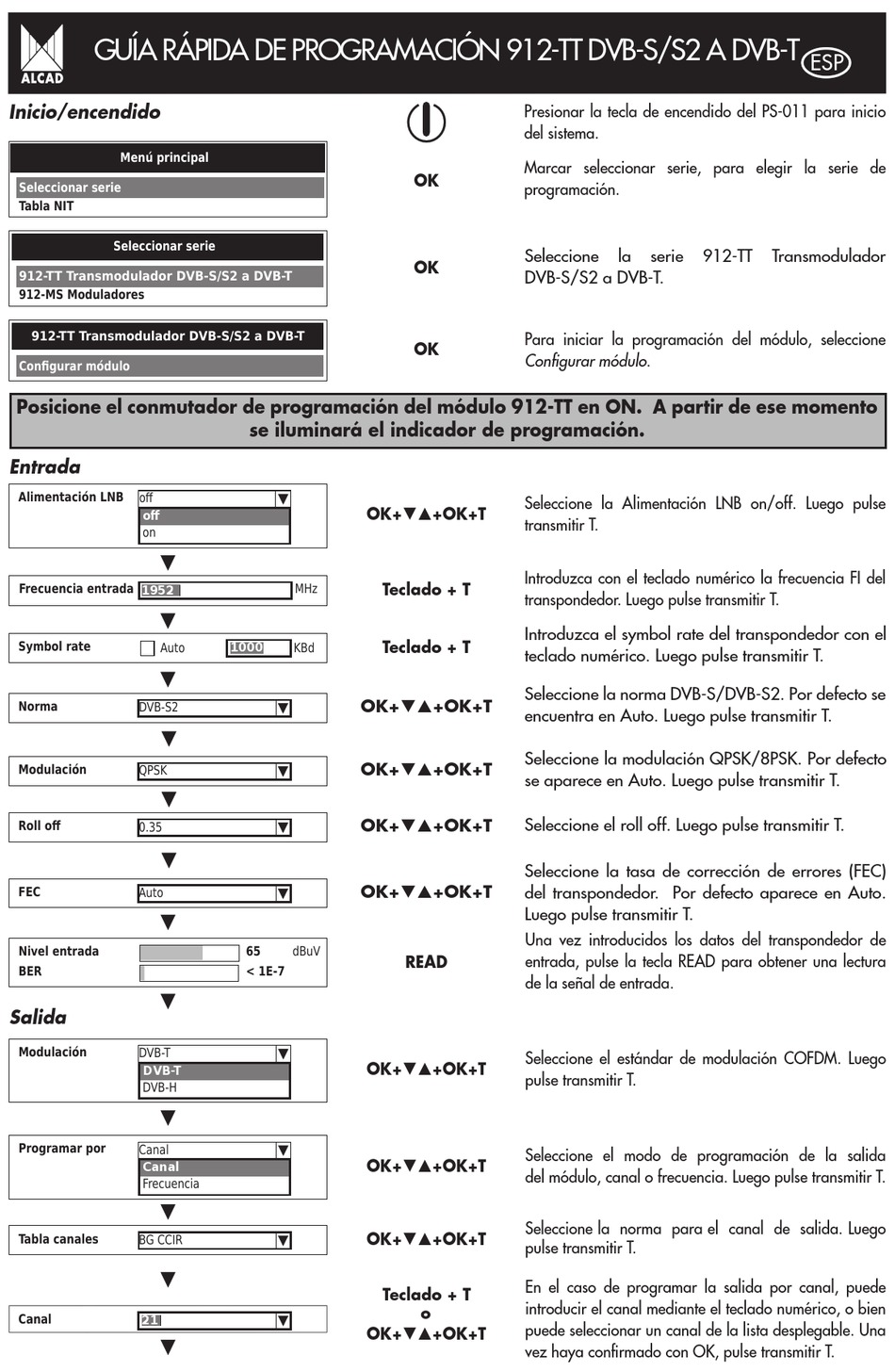

GUÍA RÁPIDA DE PROGRAMACIÓN 912-TT DVB-S/S2 A DVB-T
Inicio/encendido
Menú principal
Seleccionar serie Transcodifi cador 912 QPSK - COFDM
Tabla NIT
Seleccionar serie
912-TT Transmodulador DVB-S/S2 a DVB-T
912-MS Moduladores
912-TT Transmodulador DVB-S/S2 a DVB-T
Confi gurar módulo
Posicione el conmutador de programación del módulo 912-TT en ON. A partir de ese momento
Entrada
Alimentación LNB
off
off off
on
Frecuencia entrada
1952
Symbol rate
Auto
Norma
DVB-S2
Modulación
QPSK
Roll off
0.35
FEC
Auto
Nivel entrada
BER
Salida
Modulación
DVB-T
DVB-T
DVB-H
Programar por
Canal
Canal
Frecuencia
Tabla canales
BG CCIR
Canal
21
se iluminará el indicador de programación.
OK++OK+T
MHz Teclado + T
1000 KBd Teclado + T
OK++OK+T
OK++OK+T
OK++OK+T
OK++OK+T
65
dBuV
< 1E-7
OK++OK+T
OK++OK+T
OK++OK+T
Teclado + T
OK++OK+T
Presionar la tecla de encendido del PS-011 para inicio
del sistema.
Marcar seleccionar serie, para elegir la serie de
OK
programación.
Seleccione
OK
DVB-S/S2 a DVB-T.
Para iniciar la programación del módulo, seleccione
OK
Confi gurar módulo.
Seleccione la Alimentación LNB on/off. Luego pulse
transmitir T.
Introduzca con el teclado numérico la frecuencia FI del
transpondedor. Luego pulse transmitir T.
Introduzca el symbol rate del transpondedor con el
teclado numérico. Luego pulse transmitir T.
Seleccione la norma DVB-S/DVB-S2. Por defecto se
encuentra en Auto. Luego pulse transmitir T.
Seleccione la modulación QPSK/8PSK. Por defecto
se aparece en Auto. Luego pulse transmitir T.
Seleccione el roll off. Luego pulse transmitir T.
Seleccione la tasa de corrección de errores (FEC)
del transpondedor. Por defecto aparece en Auto.
Luego pulse transmitir T.
Una vez introducidos los datos del transpondedor de
entrada, pulse la tecla READ para obtener una lectura
READ
de la señal de entrada.
Seleccione el estándar de modulación COFDM. Luego
pulse transmitir T.
Seleccione el modo de programación de la salida
del módulo, canal o frecuencia. Luego pulse transmitir T.
Seleccione la norma para el canal de salida. Luego
pulse transmitir T.
En el caso de programar la salida por canal, puede
introducir el canal mediante el teclado numérico, o bien
o
puede seleccionar un canal de la lista desplegable. Una
vez haya confi rmado con OK, pulse transmitir T.
la serie 912-TT Transmodulador
ESP
