Summary of Contents for BOXPLAN blank‘fix+

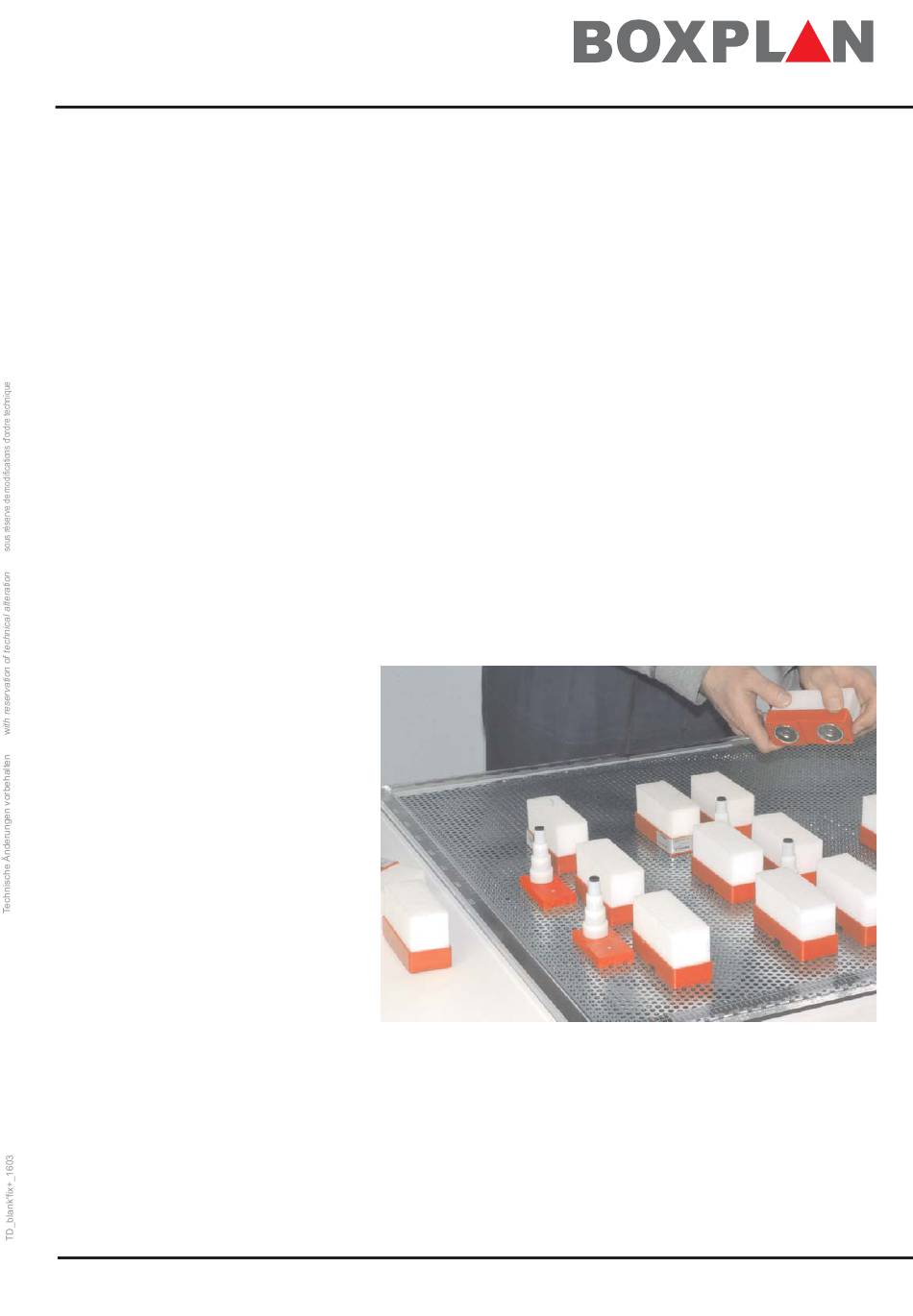

- Page 1 © Copyright 2014! Dieses Dokument darf ohne unsere ausdrückliche, schriftliche Zustimmung weder vervielfältigt noch an Dritte weiter gegeben werden! This manual must not be duplicated or given to a third party without our expressed written consent. BOXPLAN GmbH & Co.KG | Germany DE-78315 Radolfzell Tel.:+49(0)7732-9829970 Fax:+49(0)7732-9829979 Email: info@boxplan.de...
-
Page 2: Table Of Contents
Seite / page multi‘presser blank‘fix block Lochblech Steel Hole Plate Wichtig Important Einrichten der Nutzentrennform Set-up of blanking form Einrichten des oberen Trenners Set-up of front waste separator BOXPLAN GmbH & Co.KG | Germany DE-78315 Radolfzell Tel.:+49(0)7732-9829970 Fax:+49(0)7732-9829979 Email: info@boxplan.de... -
Page 3: Multi'presser

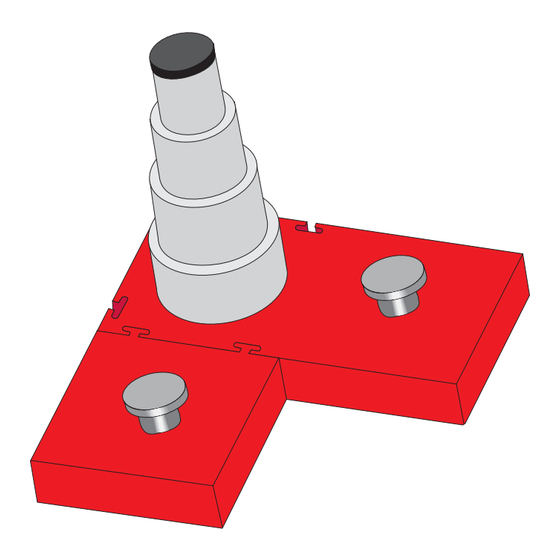

BOXPLAN GmbH & Co.KG | Germany DE-78315 Radolfzell Tel.:+49(0)7732-9829970 Fax:+49(0)7732-9829979 Email: info@boxplan.de... - Page 4 Magnet 70,5mm (2 3/4") Magnet multi‘presser_attachment Magnet 36,0mm (1.4") BOXPLAN GmbH & Co.KG | Germany DE-78315 Radolfzell Tel.:+49(0)7732-9829970 Fax:+49(0)7732-9829979 Email: info@boxplan.de...
-
Page 5: Blank'fix Block
Magnet Magnet BOXPLAN GmbH & Co.KG | Germany DE-78315 Radolfzell Tel.:+49(0)7732-9829970 Fax:+49(0)7732-9829979 Email: info@boxplan.de... - Page 6 BB087700 BB143700 Magnet Magnet 87 mm (3.4") Magnet Magnet BB200700 Magnet Magnet 200 mm (7.9") BOXPLAN GmbH & Co.KG | Germany DE-78315 Radolfzell Tel.:+49(0)7732-9829970 Fax:+49(0)7732-9829979 Email: info@boxplan.de...
-
Page 7: Lochblech
Spezielles Lochblech Special steel hole plate Spezial verzinkte Lochplatte (nichtrostend) Special zinc coated steel hole plate (non-rusting) BOXPLAN GmbH & Co.KG | Germany DE-78315 Radolfzell Tel.:+49(0)7732-9829970 Fax:+49(0)7732-9829979 Email: info@boxplan.de... -
Page 8: Wichtig
Pins must be inside steel hole plate Magnete müssen kontakt zur Lochplatte haben Magnets must have contact to steel hole plate Magnet Magnet Stift im Lochblech Pin inside BOXPLAN GmbH & Co.KG | Germany DE-78315 Radolfzell Tel.:+49(0)7732-9829970 Fax:+49(0)7732-9829979 Email: info@boxplan.de... -
Page 9: Einrichten Der Nutzentrennform
Base plate (max. machine size) Unterschiedliche Magnetblöcke Different magnet blocks: BB200700 (200mm x 44mm) Bb143700 (143mm x 44mm) BB087700 (87mm x 44mm) max. Bogenformat | max. sheet size BOXPLAN GmbH & Co.KG | Germany DE-78315 Radolfzell Tel.:+49(0)7732-9829970 Fax:+49(0)7732-9829979 Email: info@boxplan.de... -
Page 10: Set-Up Of Blanking Form
Einrichten der Nutzentrennform Set-up of blanking form Bogen hinter die Lochplatte legen und Magnetblöcke entsprechend ausrichten. Sheet behind steel hole plate and align of magnet blocks accordingly. BOXPLAN GmbH & Co.KG | Germany DE-78315 Radolfzell Tel.:+49(0)7732-9829970 Fax:+49(0)7732-9829979 Email: info@boxplan.de... -
Page 11: Set-Up Of Blanking Form
Use of special set-up table for blank‘fix . Lay on top of steel hole plate the lower blanking form. The alignment is made by original Center of machine. Now place magnet block accordingly. BOXPLAN GmbH & Co.KG | Germany DE-78315 Radolfzell Tel.:+49(0)7732-9829970 Fax:+49(0)7732-9829979 Email: info@boxplan.de... -
Page 12: Einrichten Des Oberen Trenners
(nach Bobst Spezifikation) Hole distances are already located inside steel hole plate (regarding Bobst specs) Oberes Abschlagbrett (gefertigt nach Bobst Spezifikation) Front waste separator (regarding Bobst specs) BOXPLAN GmbH & Co.KG | Germany DE-78315 Radolfzell Tel.:+49(0)7732-9829970 Fax:+49(0)7732-9829979 Email: info@boxplan.de... - Page 13 Sichere Befestigung durch stabiles Distanzstück Safe mounting by solid distance holder Verschluss/Screw cap blank‘fix Trägerbrett support board gerändeltes Distanzstück knurled distance adaptor blank‘fix oberer Trenner front waste separator BOXPLAN GmbH & Co.KG | Germany DE-78315 Radolfzell Tel.:+49(0)7732-9829970 Fax:+49(0)7732-9829979 Email: info@boxplan.de...
- Page 14 GmbH & Co. KG Fon +49(0)7732-982 99-70 Wilhelm-Moriell-Strasse 7 Fax +49(0)7732-982 99-79 78315 Radolfzell info@boxplan.de Germany www.boxplan.de D-Stuttgart CH-Zürich BOXPLAN GmbH & Co.KG | Germany DE-78315 Radolfzell Tel.:+49(0)7732-9829970 Fax:+49(0)7732-9829979 Email: info@boxplan.de...
