How to Use Manual
techDOC
simplify your diecutting
+
blank'fix
Bedienungsanleitung | how-to-use
© Copyright 2018! Dieses Dokument darf ohne unsere ausdrückliche, schriftliche Zustimmung weder vervielfältigt noch an Dritte
weiter gegeben werden! This manual must not be duplicated or given to a third party without our expressed written consent.
|
|
BOXPLAN GmbH & Co. KG Germany
Email:
info@boxplan.de
| www.boxplan.de
Advertisement
Table of Contents
Related Manuals for BOXPLAN blank‘fix+
Summary of Contents for BOXPLAN blank‘fix+
- Page 1 © Copyright 2018! Dieses Dokument darf ohne unsere ausdrückliche, schriftliche Zustimmung weder vervielfältigt noch an Dritte weiter gegeben werden! This manual must not be duplicated or given to a third party without our expressed written consent. BOXPLAN GmbH & Co. KG Germany Email: info@boxplan.de...
-
Page 2: Table Of Contents
Inhalt Index Seite / page multi‘presser blank‘fix block Lochblech Steel Hole Plate Wichtig Important Einrichten der Nutzentrennform Set-up of blanking form Einrichten des oberen Trenners Set-up of front waste separator BOXPLAN GmbH & Co. KG Germany Email: info@boxplan.de | www.boxplan.de... -
Page 3: Multi'presser
BOXPLAN GmbH & Co. KG Germany Email: info@boxplan.de | www.boxplan.de... - Page 4 Magnet 70,5mm (2 3/4") Magnet multi‘presser_attachment Magnet 36,0mm (1.4") BOXPLAN GmbH & Co. KG Germany Email: info@boxplan.de | www.boxplan.de...
-
Page 5: Blank'fix Block
Magnet Magnet BOXPLAN GmbH & Co. KG Germany Email: info@boxplan.de | www.boxplan.de... - Page 6 BB087700 BB143700 Magnet Magnet 87 mm | 3.4" Magnet Magnet Magnet 143 mm | 5.6" BB200700 Magnet Magnet Magnet 200 mm | 7.9" BOXPLAN GmbH & Co. KG Germany Email: info@boxplan.de | www.boxplan.de...
-
Page 7: Lochblech
Spezielles Lochblech Special steel hole plate Spezial verzinkte Lochplatte (nichtrostend) Special zinc coated steel hole plate (non-rusting) BOXPLAN GmbH & Co. KG Germany Email: info@boxplan.de | www.boxplan.de... -
Page 8: Wichtig
Pins müssen in der Lochplatte sein Pins must be inside steel hole plate Magnete müssen kontakt zur Lochplatte haben Magnets must have contact to steel hole plate Magnet Magnet Stift im Lochblech Pin inside BOXPLAN GmbH & Co. KG Germany Email: info@boxplan.de | www.boxplan.de... -
Page 9: Einrichten Der Nutzentrennform
Base plate (max. machine size) Unterschiedliche Magnetblöcke Different magnet blocks: BB200700 (200mm x 44mm | 7.9" x 1.7" BB143700 (143mm x 44mm | 5.6" x 1.7" max. Bogenformat | max. sheet size BOXPLAN GmbH & Co. KG Germany Email: info@boxplan.de | www.boxplan.de... -
Page 10: Set-Up Of Blanking Form

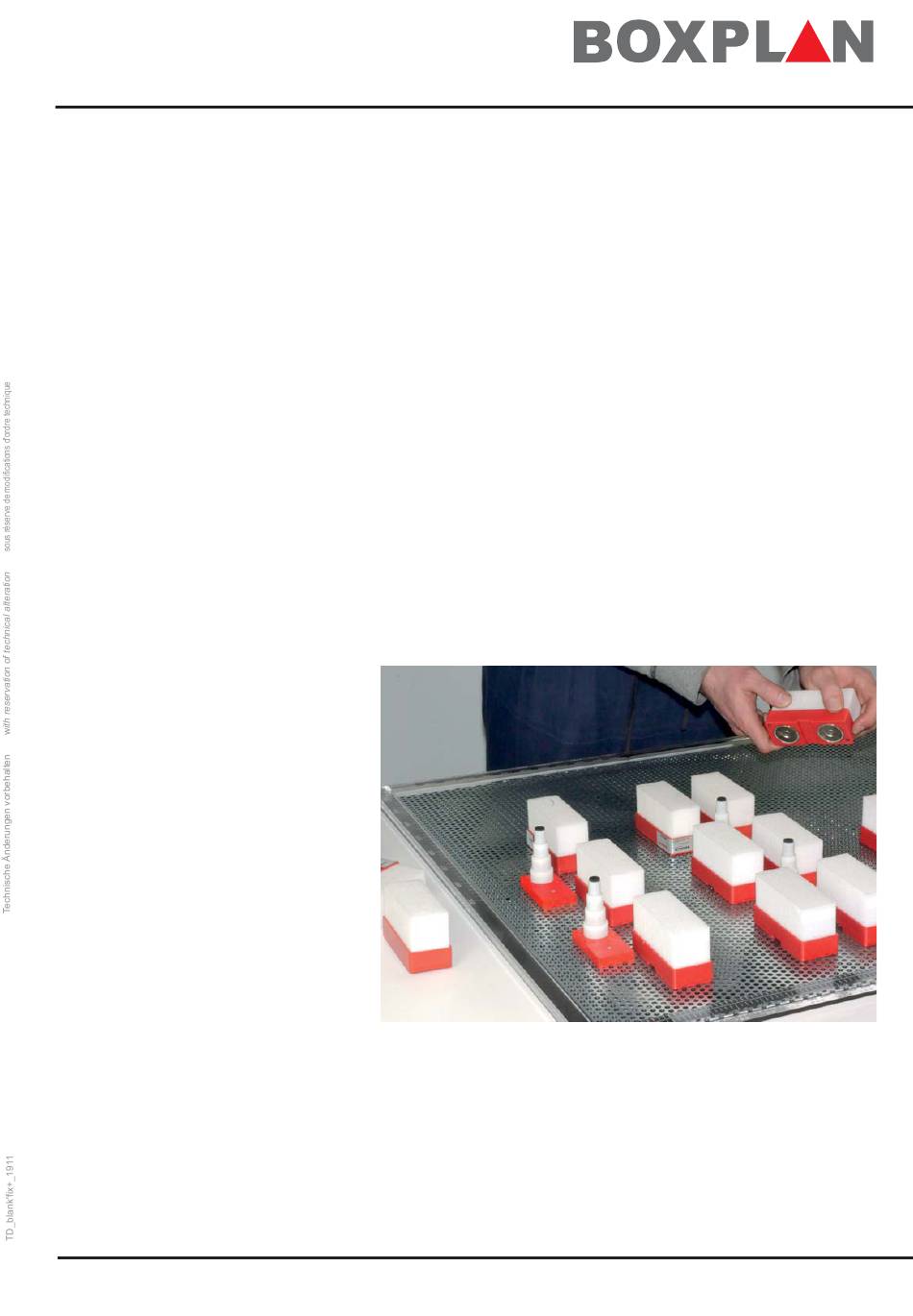

Einrichten der Nutzentrennform Set-up of blanking form Bogen hinter die Lochplatte legen und Magnetblöcke entsprechend ausrichten. Sheet behind steel hole plate and align of magnet blocks accordingly. BOXPLAN GmbH & Co. KG Germany Email: info@boxplan.de | www.boxplan.de... -
Page 11: Set-Up Of Blanking Form
Magnetblöcke entsprechend positionieren. Use of special set-up table for blank‘fix . Lay on top of steel hole plate the lower blanking form. The alignment is made by original Centerline. Now place magnet block accordingly. BOXPLAN GmbH & Co. KG Germany Email: info@boxplan.de... -
Page 12: Einrichten Des Oberen Trenners
