DoorHan PHOTOCELL-PRO BARRIER N Manual

2
RX
5
9
NO/NC NC
RX
RX NO/NC NO
Характеристики/Characteristics
Максимальный диапазон / Working distance
Напряжение питания / Supply voltage
Длина волны / Wave length
Ток потребления приемника /
Current consumption reciver (RX)
Батарея передатчика / Transmitter battery
(напряжение, тип) / (voltage, type)
Угол самонастройки / Angle of self-tuning
От батареи / From the battery
От платы управления / From the control board
Диапазон рабочих температур / Operating
temperature
Выходные контакты /

Relay output

* 10 м рекомендуется для устойчивой работы. В плохую погоду (туман,
дождь, пыль и др.) зона действия может уменьшаться на 30 %.
* 10 m supposed for stable work the distance can be reduced by 30 % with
bad weather conditions: fog, rain, dust.
3
TX
6
10
RX
Batt_ON/OFF
Manual
Инструкция
Значение/Value 1
≤10* m
12...24 V DC
940 nm
< 30 mA
3 V
CR 123A
±7 (10 m)
о
±13 (10 m)
о
-20...+60 С
о
НО/НЗ
NO/NC
4
7
11
RX
TX
Batt_ON/OFF

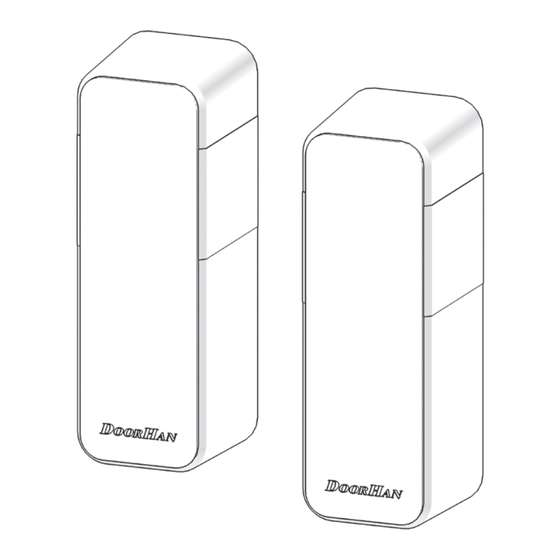

PHOTOCELL-PRO
42 mm
36 mm
8
TX
