Inhaltsverzeichnis
1. Allgemeines.............................. 2
2. Wichtige Hinweise vorab.......... 2
3. Kodierung................................. 2
4. Inbetriebnahme ........................ 3
5. Anzeigen .................................. 3
6. Garantie ................................... 3
7. Technische Daten .................... 4
15. Zeichnungen / Drawings .......... 8
Dupline
Rollladensteuergerät DRO 1U
DRO 1U Shutter Control Unit
Bedienungsanleitung
3931195/2009.02/H
Table of Contents
8. General Information ................. 5
9. Important Notes in Advance ..... 5
10. Coding...................................... 5
11. Putting into Service .................. 6
12. Indicators.................................. 6
13. Guarantee ................................ 6
14. Technical Data ......................... 7
15. Zeichnungen / Drawings .......... 8
Advertisement
Table of Contents
Related Manuals for Doepke Dupline DRO 1U
Summary of Contents for Doepke Dupline DRO 1U

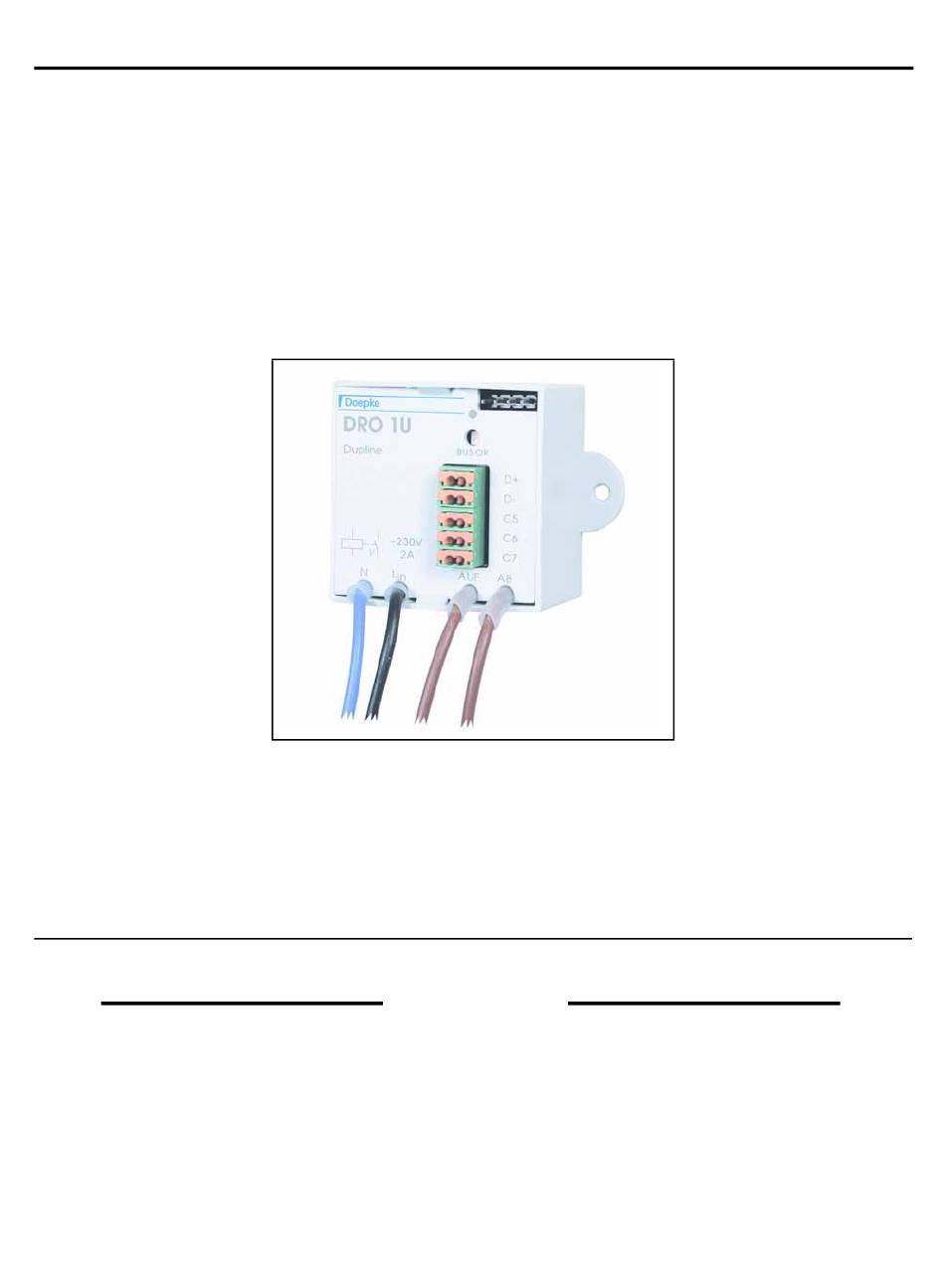

- Page 1 Doepke Dupline Rollladensteuergerät DRO 1U DRO 1U Shutter Control Unit Bedienungsanleitung Operating Instructions Inhaltsverzeichnis Table of Contents 1. Allgemeines......2 8. General Information ....5 2. Wichtige Hinweise vorab..2 9. Important Notes in Advance ..5 3. Kodierung......... 2 10.
-
Page 2: Allgemeines
Doepke 1- Inhaltsverzeichnis Bedienungsanleitung Rollladensteuergerät DRO 1U 1. Allgemeines Das Rollosteuergerät DRO 1U ist eine Komponente des Dupline Installationssystems und er- möglicht das Schalten eines Rollomotors oder auch Markisen- oder Dachfensterantriebes. Die Kontakte für Auf und Ab sind elektronisch und mechanisch im Gerät sowie softwaremäßig im System verriegelt. -
Page 3: Inbetriebnahme
Doepke kann ohne Versorgungsspannung sowie ohne Dupline-Signal vorgenommen werden. Sie bleibt dauerhaft erhalten, kann aber jederzeit überschrieben werden. Die Adressvergabe muss in der Weise erfolgen, dass die Auf- und Ab-Funktion des Relais zwei benachbarte Adressen erhalten. Es ist immer mit dem ungeraden Adresswert zu beginnen. -
Page 4: Technische Daten
Doepke 7. Technische Daten Min. Typ. Max. Dupline Stromaufnahme 24 µA Eingangskanäle 3 (Halbleitereingänge C5/C6/C7) Ausgangskanäle 2 Steuerkanäle (Rollo „AUF“ und „AB“) Eingänge Art Halbleitereingänge Steuerstrom 1 mA Erlaubte Tastprellzeit 10 ms Kontaktinnenwiderstand 1 kOhm Erlaubte Leitungslänge Ausgänge Art Schaltrelais... -
Page 5: General Information
Doepke 1- Table of Contents Operating Instructions DRO 1U Shutter Control Unit 8. General Information The DRO 1U shutter control unit is a component of the Dupline installation system and permits the control of shutter motors or drives of blinds or skylights. The contacts for Up and Down movement are locked electronically and mechanically in the unit as well as by the system soft- ware. -
Page 6: Putting Into Service
Doepke ceive adjoining addresses. You should always start with an uneven address figure. Example: Wrong Right DOWN DOWN The preferred switching direction in the event of a bus fault (“UP” = 1 or “DOWN” = 0) can also be preset with the hand encoder; the standard setting is „UP”. -
Page 7: Technical Data
Doepke 14. Technical Data Min. Typ. Max. Dupline Current input 24 µA Input channels 3 (semiconductor inputs C5/C6/C7) Output channels 2 control channels (shutter „UP“ und „DOWN“) Inputs Type semiconductor inputs Contact load 1 mA Permissible switch bounce time 10 ms Permissible inh. -
Page 8: Zeichnungen / Drawings
Doepke 15. Zeichnungen / Drawings Sollten Sie Fragen zu diesem Produkt In case of queries concerning this product oder zum Dupline-System haben, wen- or the Dupline system please contact: den Sie sich bitte an: Doepke Schaltgeräte GmbH & Co. KG Stellmacherstraße 11...
