充电式冲击扳手

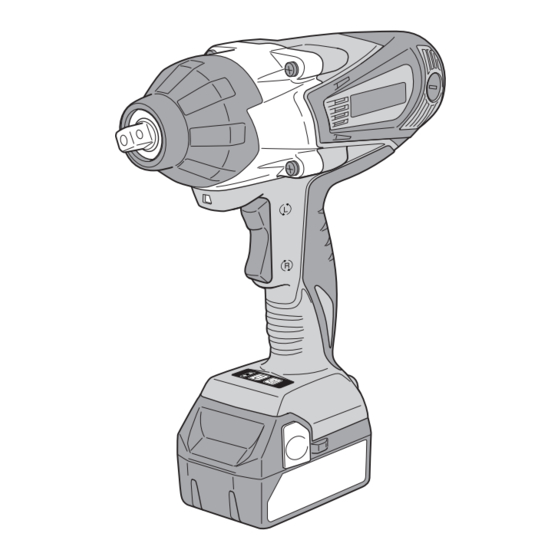

Cordless Impact Wrench
WR 18DSHL
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WR 18DSHL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for HIKOKI WR 18DSHL

  • Page 1 充电式冲击扳手 Cordless Impact Wrench WR 18DSHL 保留备用 Keep for future reference 使用说明书 Handling instructions...
  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告 ......2 电池的拆卸/安装法........8 充电式冲击扳手的使用注意事项...4 充电...............9 锂离子电池使用注意事项......5 作业之前............11 符号...............7 使用方法............12 规格...............7 操作上的注意事项........13 标准附件.............8 维护和检查.............14 选购附件(分开销售) .........8 维修零部件一览表........16 用途...............8 电动工具通用安全警告 警告! 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和/或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语 “电动工具” 指市电驱动 (有线) 电动工具或电池驱动 (无 线)电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境,如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。...
  • Page 3 中文 e) 当在户外使用电动工具时,使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的,应使用剩余电流动作保 护器(RCD) 。 使用RCD可减小电击危险。 3) 人身安全 a) 保持警觉,当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦,或在有药物、酒精或治疗反应时,不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置,诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前,拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置,要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 4) 电动工具使用和注意事项 a) 不要滥用电动工具,根据用途使用适当的电动工具。...
  • Page 4: 充电式冲击扳手的使用注意事项

    中文 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书,考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时, 将它远离其他金属物体, 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体,以防一端与另一端连接。 电池端部短路会引起然烧或火灾。 d) 在滥用条件下,液体会从电池中溅出 ; 避免接触。如果无意间碰到了, 用水冲洗。如果液体碰到了眼睛,还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 6) 维修 a) 将你的电动工具送交专业维修人员,使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意! 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 充电式冲击扳手的使用注意事项...
  • Page 5: 锂离子电池使用注意事项

    中文 由此冲击扳手产生的拧紧扭矩还取决于螺栓的材料、尺寸、装上套筒的本冲 击扳手的使用时间等。 电池刚充电和将耗尽时的转矩也有些许不同。请用转矩扳手检查是否用适当 的转矩拧紧了螺栓。 8. 切换旋转方向前请停下本冲击扳手。切换旋转方向前请放开开关,并等待冲 击扳手停下。 9. 切勿触摸转动部分。 请勿让转动着的套筒部分接近手或身体的其它部分,否则会被割伤或被夹入 套筒。长时间持续使用套筒后请注意不要触摸套筒,因为套筒会变得很热, 从而可能会被烫伤。 10. 使用万向接头时切勿在没有负载的情况下转动冲击扳手。 如果在没有连接负载的情况下转动套筒,万向接头会使套筒转动失控。从而 可能会使您受伤,或者套筒的转动可能会强烈震动冲击扳手使其掉下。 11. 务请在 0℃~ 40℃的温度下进行充电。温度低于 0℃将会导致充电过度,极 其危险。电池不能在高于 40℃的温度下充电。 最适合于充电的温度是 20 ~ 25℃。 12. 不要连续使用充电器。 一次充电完毕后,在 15 分钟内不要再次使用该充电器对电池充电。 13. 勿让杂质进入电池连结口内。 14. 切勿拆卸电池与充电器。 15. 切勿使电池短路。使电池短路将会造成很大的电流和过热,从而烧坏电池。 16. 请勿将电池丢入火中。 电池受热将会爆炸。...
  • Page 6 中文 警告! 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃,请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前,请清除任何可能附着在上面的削屑和灰尘,并请切勿将它 与金属零件(螺丝、钉子等)存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池, 或将其剧烈撞击。 3. 切勿使用明显损坏或变形的电池。 4. 使用电池时请勿颠倒电极。 5. 请勿直接连接电源插座或汽车点烟器孔座。 6. 请依规定方式使用电池,切勿移作他用。 7. 如果已过了再充电时间,电池仍无法完成充电,请立即停止继续再充电。 8. 请勿将电池放置于高温或高压处,例如微波炉、烘干机或高压容器内。 9. 在发觉有渗漏或异味时,请勿接近远离火源。 10. 请勿在会产生强烈静电的地方使用。 11. 如有电池渗漏、异味、发热、褪色或变形,或在使用、充电或存放时出现任 何异常,请立即将它从装备或电池充电器拆下,并停止使用。 注意! 1.
  • Page 7 中文 符号 警告! 如下所示的符号用于本机。使用前请务必理解其含意。 阅读所有安全警告和所有指示。 规格 电动工具 型式 WR18DSHL 电压 18 V 无负荷速度 1500 /min 普通螺栓 M12 - M22 能力 高抗拉螺栓 M12 - M16 旋紧扭矩(最大) 480 N・m 电池 BSL1830 : 锂离子 18 V (3.0 Ah 10 节) 重量 3.4 kg 充电器...
  • Page 8: 标准附件

    中文 标准附件 除了主机(1 台)外,产品包中还包括表中所列的附件。 WR18DSHL WR18DSHL (2LSRK) (NN) 充电器(UC18YRSL) - 电池(BSL1830) - 电池盖 - 塑料盒 - 选购附件(分开销售) 1. 电池 (BSL1830) 用途 拧紧和旋松用于固定结构部件的任何类型的螺栓和螺母。 电池的拆卸/安装法 把手 1. 电池的拆卸法 电池 请先紧抓住把手、然后再推压电池插销以拆下电池 (参照图 2) 。 注意! 按 切勿使电池短路。 插销 拉出 2. 电池的安装法 图 2 插入电池时请注意极性...
  • Page 9 中文 充电 使用电动工具之前,按下述方法将电池进行充电。 电池 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时,指示灯会闪烁呈红 色 ( 间隔为1秒 )。 指示灯 2. 将电池插入充电器。 如图 3、4 所示,将电池紧紧地插入充电器直至 可见线条。 3. 充电 将电池插入充电器后,将开始充电,指示灯会持 续点亮呈红色。 图 3 电池完全充电后,指示灯将闪烁呈红色(以 1 秒 线 的间隔) (参照表 1) 。 (1) 指示灯显示 根据充电器或电池的情况,指示灯的显示如表 1 所示。 后插入 图 4 表...
  • Page 10 中文 (2) 关于电池的温度 电池的温度如表 2 所示,在充电前应使已发热的电池冷却片刻。 表 2 电池充电范围 电池 可以对电池进行充电的温度 BSL1830 0℃ - 50℃ (3) 关于充电时间 由充电器和电池共同决定,充电时间变化如表 3 所示。 表 3 充电时间 (20℃下) 充电器 UC18YRSL 电池 BSL1830 约 45 分钟。 注 : 充电时间可能根据环境温度和电压而有变化。 4. 从插座或点烟器孔座上拔下充电器的电源线。 5. 握紧充电器并取出电池。 注 : 充电完成后,请先从充电器内取出电池,然后加以妥善保存。...
  • Page 11: 作业之前

    4. 安装套筒 ( 图 5) 选择要使用的套筒。 ● 销、O 型环型 凹槽 (1) 将套筒内的孔与铁砧内的孔对齐, 将铁砧插入套筒。 六角套筒 (2) 将销插入套筒。 (3) 将环装在套筒的槽上。 ● 活塞型 将位于铁砧方形部分内的活塞与六角套筒内的孔对 铁砧 齐。然后推活塞,将六角套筒装在铁砧上。 图 5 确认活塞在孔内完全啮合。 要拆卸套筒时,请按相反步骤操作。 ● 止动环型 (1) 将套筒的方形部分与铁砧对齐。 (2) 将套筒完全推入铁砧内,确认已装紧套筒。 (3) 要拆卸套筒时,请将其从铁砧拉出。 注意! ○ 请使用操作手册和HiKOKI商品说明书中指定的附件。 否则可能会导致事故或受伤。 ○ 务必将套筒紧紧装入铁砧。否则套筒可能会脱落,并造成受伤。...
  • Page 12: 使用方法

    中文 使用方法 1. 开关操作 把手 本机中的开关用作马达开关和转向选择开关。当 将开关设于手柄上标有 之处时,马达顺时针 方向旋转以拧紧螺栓。当将开关设于 之处时, 开关 马达逆时针方向旋转以旋松螺栓。放开开关时, 马达停下。( 图 6) 图 6 注意! 电池余量 请务必关闭开关,并等马达完全停下之后再改变 指示开关 扳手旋转方向。马达旋转时切换方向会烧坏马达。 2. 有关电池余量指示 按下电池余量指示开关后,电池余量指示灯会点 电池余量 亮,能检查电池剩余电量。( 图 7) 指示灯 将手指从电池余量指示开关上放开后,电池余量 指示灯会熄灭。电池余量指示灯的状态和电池剩 图 7 余电量如表 4 所示。 表 4 指示灯状态 电池剩余电量...
  • Page 13: 操作上的注意事项

    中文 注 : 为了防止因忘记关闭 LED 灯而使电池耗电,约在 15 分钟后灯会自动关闭。 4. 拧紧和拧松螺栓 首先必须选择与螺栓或螺母相对应的六角扳手。接下来,将套筒安装到铁钻 上,用六角扳手咬住要拧紧的螺母。 将扳手按在螺栓上,按电源开关冲击螺母几秒钟。 如果螺母松动地安装到螺栓上,螺栓可能随着螺母转动,则说明未正确拧紧。 在此情况下,停止冲击螺母,用扳手按住螺母头后重新启动冲击,或者手动 拧紧螺栓和螺母,以防它们滑动。 操作上的注意事项 1. 连续作业后须让电动工具休息片刻 在连续进行螺栓紧固作业后以及在更换电池后,请让电动工具暂停作业 15 分钟。如果在更换电池后立刻开始作业,马达和开关等的温度将会升高, 结果导致烧毁。 注 : 请勿触摸金属部件,它们在连续工作后可能高温。 2. 以适于受冲击螺栓的旋紧扭矩进行操作 螺栓和螺母最适宜的旋紧扭矩因螺栓或螺母的材料和尺寸而有所不同。对小 螺栓使用过大的旋紧扭矩会扭曲或损坏螺栓。旋紧扭矩的增加与操作时间成 正比。请使用正确的螺栓操作时间。 3. 握住工具 请用双手牢牢握住冲击扳手。在这种情况下,请与螺栓成直线地握住扳手。 无需用力推扳手。 用足以抵消冲击力的力握住扳手。 4. 确定旋紧扭矩 下列因素会造成旋紧扭矩的下降。因此请在工作前用手工扭矩扳手来确定上 紧螺栓所需的实际旋紧扭矩。影响旋紧扭矩的因素如下。 (1) 电压...
  • Page 14: 维护和检查

    则会导致严重的事故。 磨损限制 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检 查有无损伤,是否被油液或水沾湿。 3 mm 4. 检查炭刷(图 9) 9.5 mm 发动机使用的炭刷是一种耗材。由于过度磨损 的炭刷会造成发动机故障,因此,当炭刷严重 图 9 磨损或接近“磨损限制”时,请换上新炭刷。 炭刷甲 另外,始终保持炭刷清洁,确保其在炭刷槽内 可以自如滑动。 炭刷伸出 注 : 更换新炭刷时,务必使用 HiKOKI 328481 型号 的炭刷。 5. 更换炭刷 图 10 先卸下炭刷帽,然后用平头螺丝刀等钩住炭刷 的伸出件(如图 11 所示) ,之后取出炭刷。 图 11...
  • Page 15 管外部的接触部分。然后如图 12 所示,用手 指推入它。最后,安装炭刷帽。 炭刷管外面 注意! 接触部分 必须保证将炭刷甲插入到炭刷管外面的接触部 图 12 分。 (您可以插入所附带两个炭刷甲中的任何一 个。 ) 必须多加小心,因为操作错误可能会造成炭刷甲变形,并造成发动机在早期 发生故障。 6. 清理外部 冲击扳手沾污时,用干软布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油或 稀释剂,以免塑胶部分溶化。 7. 收藏 冲击扳手应收藏于温度低于 40℃和小孩拿不到的地方。 注 : 在电池长期存放(3 个月或更长)后务必给电池完全充电。如果长期存放后 使用,容量小的电池可能无法充电。 8. 维修零部件一览表 注意! HiKOKI牌电动工具的维修、改造和检查须由经HiKOKI公司授权的维修中心 进行。 当要求维修或其他保养服务时,若将此零部件一览表与电动工具一起呈交给 经HiKOKI公司授权的维修中心,将有助于维修或保养工作。 在操作和维修电动工具时,必须遵守贵国制定的安全的有关规则和标准。 关于HiKOKI牌无线电动工具的重要通知: 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池,或对 电池进行拆卸和改动(例如拆卸和更换电池组件或其他内部部件) ,那么我们 无法保证我们无线电动工具的安全性和使用性能。...
  • Page 16: 维修零部件一览表

    中文 维修零部件一览表 503 504 505 506...
  • Page 17 中文 项目号 代码号 使用数 备注 项目号 代码号 使用数 备注 333809 ——— UC18YRSL 334307 D5×35 333810 “.503-506” 333798 330152 324257 330150 324256 334344 334308 330151 959150 D6.35 329897 333799 959155 D3.97 333800 333801 333802 333803 333804 333805 333806 333807 878863 S-70 334310 333808 878609...
  • Page 18: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........18 PRECAUTIONS FOR CORDLESS IMPACT WRENCH ......21 CAUTION ON LITHIUM-ION BATTERY ............22 SYMBOL ....................... 23 SPECIFICATIONS ..................24 STANDARD ACCESSORIES ............... 24 OPTIONAL ACCESSORIES (sold separately)..........24 APPLICATIONS .................... 25 BATTERY REMOVAL/INSTALLATION ............
  • Page 19 English There is an increased risk of electric shock if your body is earthed or grounded. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool.
  • Page 20 English Any power tool that cannot be controlled with the switch is dangerous and must be repaired. Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.
  • Page 21: Precautions For Cordless Impact Wrench

    English PRECAUTIONS FOR CORDLESS IMPACT WRENCH Hold power tool by insulated gripping surfaces, when performing an operation where the fastener may contact hidden wiring. Fasteners contacting a “live” wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock.
  • Page 22: Caution On Lithium-Ion Battery

    English 13. Do not allow foreign matter to enter the hole for connecting the battery. 14. Never disassemble the battery and charger. 15. Never short-circuit the battery. Short-circuiting the battery will cause a great electric current and overheat. It results in burn or damage to the battery. 16.
  • Page 23: Symbol

    English Do not use the battery for a purpose other than those specifi ed. If the battery charging fails to complete even when a specifi ed recharging time has elapsed, immediately stop further recharging. Do not put or subject the battery to high temperatures or high pressure such as into a microwave oven, dryer, or high pressure container.
  • Page 24: Specifications

    English SPECIFICATIONS POWER TOOL Model WR18DSHL Voltage 18 V No-load speed 1500 /min Ordinary bolt M12 – M22 Capacity High tension bolt M12 – M16 480 N . m Tightening torque (Maximum) Battery BSL1830: Li-ion 18 V (3.0 Ah 10 cells) Weight 3.4 kg CHARGER...
  • Page 25: Applications

    English APPLICATIONS Tightening and loosening of all types of bolts and nuts, used for securing structural items. BATTERY REMOVAL/INSTALLATION Battery removal Handle Battery Hold the handle tightly and push the battery latch to remove the battery (see Fig. 2). CAUTION Push Never short-circuit the battery.
  • Page 26 English Table 1 Indications of the pilot lamp Lights for 0.5 seconds. Does Before not light for 0.5 seconds. (off for Blinks charging 0.5 seconds) While Lights continuously Lights charging The pilot Lights for 0.5 seconds. Does lamp lights or Charging not light for 0.5 seconds.
  • Page 27: Prior To Operation

    English Regarding electric discharge in case of new batteries, etc. As the internal chemical substance of new batteries and batteries that have not been used for an extended period is not activated, the electric discharge might be low when using them the fi...
  • Page 28: How To Use

    Please use the designated attachments which are listed in the operations manual ○ and HiKOKI’s catalog. Accidents or injuries could result from not doing so. Make sure to fi rmly install the socket in the anvil. If the socket is not fi rmly installed ○...
  • Page 29 English When releasing your fi nger from the remaining battery indicator switch, the remaining battery indicator lamp goes off . The Table 4 shows the state of remaining battery indicator lamp and the battery remaining power. Table 4 State of lamp Battery Remaining Power The battery remaining power is enough.
  • Page 30: Operational Cautions

    English OPERATIONAL CAUTIONS Resting the unit after continuous work After use for continuous bolt-tightening work, rest the unit for 15 minutes or so when replacing the battery. The temperature of the motor, switch, etc., will rise if the work is started again immediately after battery replacement, eventually resulting in burnout.
  • Page 31: Maintenance And Inspection

    NOTE When replacing the carbon brush with a new one, Fig. 11 be sure to use the HiKOKI Carbon Brush Code No. 328481. Replacing carbon brushes Take out the carbon brush by fi rst removing the brush...
  • Page 32 Repair, modifi cation and inspection of HiKOKI Power Tools must be carried out by an HiKOKI Authorized Service Center. This Parts List will be helpful if presented with the tool to the HiKOKI Authorized Service Center when requesting repair or other maintenance.
  • Page 33: Service Parts List

    English SERVICE PARTS LIST 503 504 505 506...
  • Page 34 English Item Item Code No. Remarks Code No. Remarks Used Used 333809 334312 334307 D5×35 334313 333798 330068 BSL1830 324257 ——— UC18YRSL 324256 333810 “.503-506” 334308 330152 959150 D6.35 330150 333799 334344 959155 D3.97 330151 333800 329897 333801 333802 333803 333804 333805 333806...
  • Page 36 服务中心 工机商业(中国)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号:C99195323 G 发行日期:2018年6月 中国印刷...
