BinTec W2022ac Quick Start Manual

!
Konfigurationsarten
Im Auslieferungszustand befindet sich Ihr Gerät im DHCP-Client-Modus und erhält
somit dynamisch eine IP-Adresse, sofern Sie einen DHCP-Server in Ihrem Netzwerk
betreiben. Wenn das nicht der Fall ist, schließen Sie Ihr Gerät direkt an den Konfigu-
rations-PC an und melden Sie sich unter der IP-Adresse 192.168.0.252 mit dem
Benutzernamen admin und dem Passwort admin an der Benutzeroberfläche an.
Sie können Ihren Access Point auf unterschiedliche Art in Betrieb nehmen:
Wireless LAN Controller: Mit den im ALL-IP-System be.IP integrierten und Assistent-
geführten WLAN Controller kann der Access Point in Betrieb genommen werden.
Die Anzahl der Access Points, die Sie mit dem Wireless LAN Controller verwalten
können, sowie die Information über die notwendigen Lizenzen entnehmen Sie bitte
dem Datenblatt Ihres Geräts. Die Verwaltung des integrierten WLANs Ihres Gerätes
ist ohne eine gesonderte Lizenz möglich.
Bei Aufruf des WLAN Controller Wizard erhalten Sie Anweisungen und Erläuterun-
gen auf den einzelnen Assistentenseiten.
Beachten Sie, dass nach der Konfiguration mit dem WLAN Controller das Menü
WLAN ausgeblendet wird. Sie konfigurieren dann ausschließlich mit dem WLAN
Controller.
Cloud NetManager*: Mit dem Cloud NetManager können Sie Ihre Access Points
managen. Für jeden Access Point ist eine gültige Lizenz nötig. Eine anwendungs-
bezogene Schritt-für-Schritt-Anleitung zur Verwendung des Cloud NetManagers
finden Sie im separaten Handbuch Anwendungs-Workshops, das unter
www.bintec-elmeg.com im Bereich Lösungen zum Download bereitsteht.
Wenn Sie diese Lösung in Betracht ziehen, wenden Sie sich an Ihren Händler.
* Der Cloud NetManager ist derzeit in Vorbereitung!
WLAN-Menüs: Nach wie vor können Sie Ihren Access Point natürlich auch über die
WLAN-Menüs konfigurieren.
Ein Handbuch mit Anleitungen zur erweiterten Konfiguration
finden Sie hier:
https://www.bintec-elmeg.com/downloads/
Lieferumfang
• bintec W2022ac / W2022ac-ext • Installationsposter
• vier WLAN-Antennen • Sicherheitshinweise
(nur W2022ac-ext)
Leuchtdioden
LED Status Farbe Information
STATUS aus Stromversorgung ist nicht angeschlossen.
Wenn andere LEDs an sind, auch Fehler.
an (blinkend) grün Betriebsbereit
an (statisch) rot Fehler
an (blinkend) rot Management Kommunikationsfehler
LAN1/2 aus Kein LAN
an (statisch) gelb 10 Mbit/s oder 100 Mbit/s aktiv
an (blinkend) gelb 10 Mbit/s oder 100 Mbit/s Datenverkehr
an (statisch) grün 1000 Mbit/s aktiv
an (blinkend) grün 1000 Mbit/s Datenverkehr
WLAN 1/2 aus Radiomodul und/oder alle zugeordneten
SSIDs deaktiviert
an (langsam blinkend) grün SSID ist aktiv, kein Client angemeldet
an (schnell blinkend) grün SSID ist aktiv, mindestens 1 Client ist
angemeldet
an (flackernd) grün SSID ist aktiv, mindestens 1 Client ist
angemeldet, es besteht Datenverkehr
Inbetriebnahme bintec W2022ac und W2022ac-ext
Anmelden
IP-Adresse: 192.168.0.252
Benutzername: admin
Passwort: admin
Anschlüsse
LAN1
PoE
1
1 Buchse für Steckernetzteil
2 10/100/1000 Base-T Ethernet-Schnittstelle
W2022ac und W2022ac-ext werden ohne Netzteil geliefert.
Wenn Sie kein Power over Ethernet einsetzen,
verwenden Sie ausschließlich das Netzteil das unter
Zubehör aufgeführt ist.
Antennen
bintec W2022ac hat integrierte Antennen.
bintec W2022ac-ext verwendet externe Antennen, die im
Lieferumfang enthalten sind.
Schrauben Sie die mitgelieferten Standardantennen an
die dafür vorgesehenen Anschlüsse.
Reset
Sie können den Access Point auf zwei Arten in den Auslieferungs-
zustand zurückversetzen: Im Menü Wartung > Factory Reset.
Über den Reset-Taster an der Seite des Geräts:
Drücken Sie die Taste, bis alle LEDs aus sind, die Status-LED
jedoch leuchtet. Ggf. ist der Taster zum Schutz vor unbefugter
Betätigung durch die Montagehalterung verdeckt. Entfernen Sie den
Access Point dann zunächst aus der Halterung.
Beide Methoden löschen alle Konfigurationen und Passwörter.
Zubehör
• Deckenhalterung (Artiken Nr.: 5520000163)
• Netzteil mit Eurostecker (Artikel Nr.: 5500002091)
• Netzteil mit austauschbaren Stecker Adapter
(Artikel Nr.: 5500002073)
• PoE Adapter (Artikel Nr.: 5530000338)
Abmessungen
Der Access Point hat die folgenden Abmessungen (B x H x T): 188,7 x 188,7 x 42,02 mm
Die Bohrlöcher für die Wandhalterung haben folgenden Abstand: 116 mm
LAN2
2
Falls Sie zu Ihrem neuen Produkt Fragen haben, wenden Sie sich für technische Unterstützung bitte an einen
zertifizierten Fachhändler in Ihrer Nähe. Fachhändler sind von uns geschult und erhalten bevorzugt Support.
Weitere Informationen zu unseren Support- und Serviceangeboten entnehmen Sie bitte unseren Webseiten
unter www.bintec-elmeg.com.
Dieses Produkt verwendet freie Software.
Die entsprechenden Lizenzbedingungen und Zugang zum Quellcode finden Sie im Downloadbereich Ihres Produktes
auf www.bintec-elmeg.com.

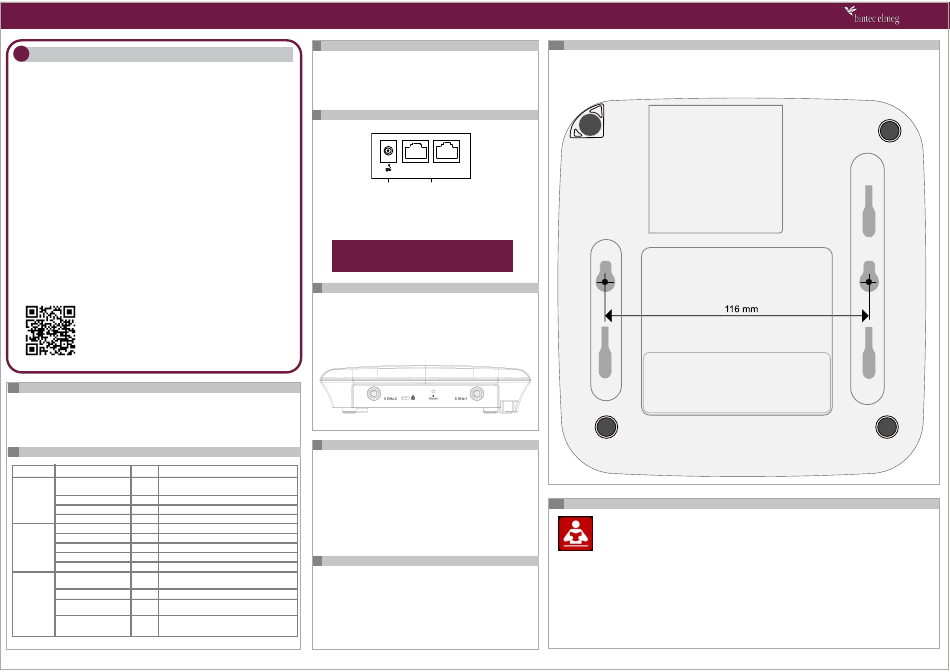

Bohrschablone
Info
Vor dem Anschließen oder der Inbetriebnahme des Systems lesen Sie die
Bedienungsanleitung!
V. 2.3 - 20191125 - 5500002062
