3

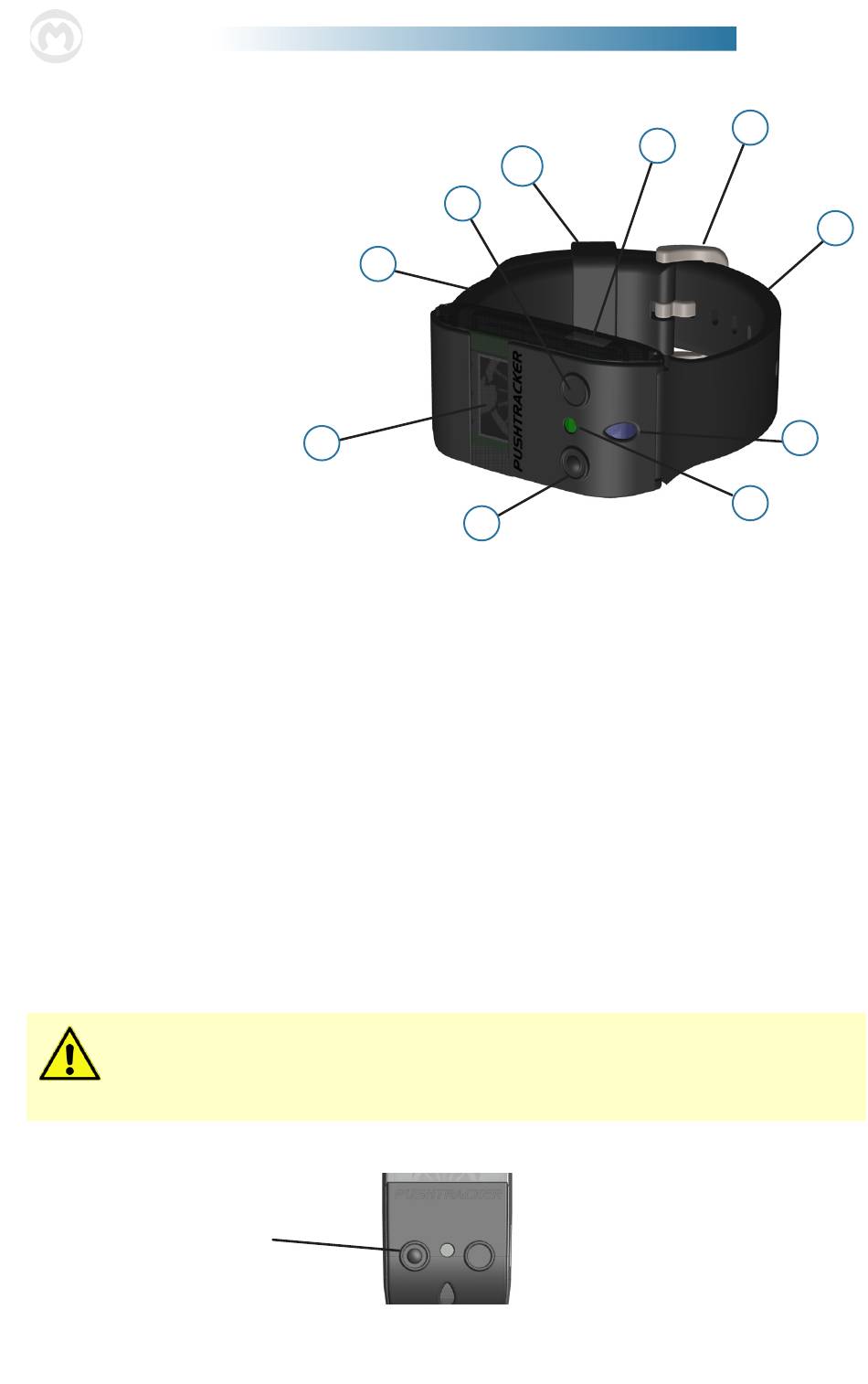

Liste der Bauteile

1. OLED-Display
2. Zusatzantriebstaste
3. App-Verbindungstaste
4. Ladeanzeige-LED
5. Anzeige-LED
6. Schnallenband (schwarz)
7. Schnalle
8. Gurtband (3 Größen, schwarz)
9. USB-Ladeanschluss
10. Gurtbandhalter

2. Nutzung des PushTracker

Anlegen des PushTracker
Der PushTracker kann am Handgelenk unabhängig von dessen Durchmesser einfach und be-
quem getragen werden. Der integrierte Beschleunigungsmesser erkennt, ob Sie den Rollstuhl
mit den Händen anschieben, wenn Sie den Zusatzantrieb aktivieren möchten, sowie, wenn Sie
mit der Hand gegen den Greifreifen klopfen, um den Zusatzantrieb zu deaktivieren. Außer-
dem ist der PushTracker mit einem OLED-Bildschirm, LEDs und einem Vibrationsmotor
ausgestattet, um unterschiedliche Informationen, Zustände und die Aktivierungen/Deaktivie-
rungen anzuzeigen, die während des täglichen Gebrauchs auftreten.
Das Band am PushTracker (siehe Spezifikationsblatt) eignet sich für die meisten
Anwender. Wenn Sie aber die Schnalle nicht ohne Weiteres schließen können, das Band
nicht richtig passt oder Sie ein Band mit einer anderen Farbe oder aus einem anderen
Material wünschen, kann das Band problemlos gegen nahezu jedes andere 18 mm breite
handelsübliche Uhren-armband Ihrer Wahl ausgetauscht werden.
Es empfiehlt sich, den PushTracker so am Handgelenk zu tragen, dass er nicht
ver-rutscht. Dies erleichtert die Erkennung von Handbewegungen zur Steu-
erung des SmartDrive, zur Nachverfolgung von Anschubaktivitäten usw.

Power-Assist EIN

Drücken Sie zum
Ein-und Ausschalten
des Zusatzantriebs
die Taste kurzzeitig.
®
6
1
10
3
2
7
9
5
4
8
