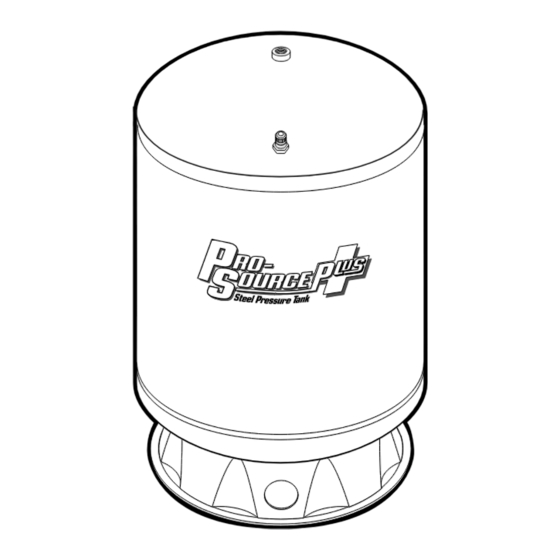

- Page 1 PENTAIR WATER OWNER’S MANUAL 293 Wright Street Pro-Source Plus Delavan, WI 53115 Steel Pressure Tanks Installation/Operation/Parts For further operating, installation, or maintenance assistance: Call 1-262-728-5551 ©2010 1000000174 (Rev. 8/2/10)
- Page 2 Safety READ AND FOLLOW RULES FOR SAFE INSTALLATION SAFETY INSTRUCTIONS! AND OPERATION Read the Owner’s Manual and Rules for Safe This is the safety alert symbol. When you see Operation and Installation Instructions carefully. this symbol on your pump or in this manual, Failure to follow these Rules and Instructions could look for one of the following signal words and be cause serious bodily injury and/or property damage.
-
Page 3: General Information
General Information GENERAL INFORMATION NOTICE: Replace and tighten air valve cap if it is removed for any reason. Failure to replace air cap All tanks are factory pre charged with air. When may allow loss of air pressure and eventually lead installing tank, adjust pre charge to 2 PSI below to tank waterlogging and water cell failure. -
Page 4: Installation
Installation TO CHECK TANK AIR CHARGE Connect system pipe to tank flange. Use plastic or steel pipe as required. To prevent leaks, use Teflon If drawdown (amount of water that comes out of tape or Plasto Joint Stik on male threads of all tank per pump cycle) decreases significantly, check threaded connections to tank. - Page 5 Installation B. Reconnect power supply to pump and pump 6. Before water cell can be inserted into tank, it up pressure in system. must be tightly rolled up as follows: C. Disconnect power supply to pump again and A. Place water cell on clean surface with open re check switch setting.
-
Page 6: Air Valve Replacement
Installation 11. Clean sealing surface and groove of cover E. Recheck all nuts, using same pattern. Be sure flange; place on tank (see Figure 5). Be sure to all nuts are tight and that you have a good capture the base with the flange (the tabs on the seal. -
Page 7: Repair Parts
Repair Parts Models PSP19S-T02 PSP19T-T02 PSP32-T03 PSP35-T05 PSP50-T50 PSP62-T51 PSP85-T52 PSP119-TR50 TPSP series tanks are identical to PSP series tanks except for color. All parts are the same. REPAIR PARTS LIST – Pro-Source Plus Tanks Part PSP19S-T02 PSP19T-T02 PSP32-T03 PSP35-T05 Description Used 19 Gal. -
Page 8: Limited Warranty
LIMITED WARRANTY PENTAIR WATER warrants to the original consumer purchaser (“Purchaser” or “You”) of the prod- ucts listed below, that they will be free from defects in material and workmanship for the Warranty Period shown below. Product Warranty Period Water Systems Products – whichever occurs first: jet pumps, small centrifugal pumps, 12 months from date of original installation, or... - Page 9 PENTAIR WATER MANUAL D’UTILISATION 293 Wright Street Réservoirs sous pression Delavan, WI 53115 en acier Pro-Source Plus Installation/Fonctionnement/Pièces Pour plus de renseignements concernant l’utilisation, l’installation ou l’entretien, Composer le 1 (262) 728-5551...
- Page 10 Sécurité Lire ces consignes de sécurité Installer le système conformément aux codes munici- paux. et les suivre! Avant d'utiliser le système, toujours faire tester l'eau du puits pour s'assurer qu'elle est potable. S'adresser au Ce symbole indique qu'il faut être prudent. bureau municipal du Ministère de la santé...
-
Page 11: Renseignements Généraux
Renseignements Généraux Renseignements généraux REMARQUE : Reposer et serrer le bouchon de la valve d'air s'il a été déposé. Ne pas reposer le bouchon de la Tous les réservoirs sont préchargés à l’usine avec de valve d'air risque de provoquer une perte de pression l’air. - Page 12 Installation Pour vérifier la charge d’air du Brancher le tuyau du système sur la bride du réservoir. Utiliser un tuyau en plastique ou en acier selon le réservoir besoin. Pour empêcher toute fuite, envelopper les filets Si le soutirage (la quantité d'eau obtenue du réservoir mâles de tous les raccords à...
- Page 13 Installation C. Couper de nouveau le courant parvenant à la 6. Avant d'introduire le diaphragme dans le réservoir, pompe et revérifier le réglage du manostat. il devra être enroulé très serré en procédant D. Répéter ces opérations jusqu'à ce que le manos- comme suit : tat mette la pompe en marche à...
- Page 14 Installation 11. Nettoyer la surface d'étanchéité et la gorge du cou- E. Revérifier tous les écrous en procédant de la même vercle; poser le couvercle sur le réservoir (voir la manière. S'assurer que tous les écrous sont serrés Figure 5). S’assurer de récupérer la base avec la et que l'étanchéité...
-
Page 15: Pièces De Rechange
Pièces de rechange Modèles PSP19S-T02 PSP19T-T02 PSP32-T03 PSP35-T05 PSP50-T50 PSP62-T51 PSP85-T52 PSP119-TR50 Les réservoirs de la série TPSP sont identiques aux réservoirs de la série PSP, à l’exception de la couleur. Les pièces sont toutes les mêmes. Liste des pièces de rechange – Réservoirs Pro-Source Plus Description PSP19S-T02 PSP19T-T02... -
Page 16: Garantie Limitée
Garantie limitée PENTAIR WATER garantit au consommateur initial (ci-après appelé l’« Acheteur ») que les produits énumérés dans les présentes sont exempts de défaut de matériau et de fabrication pendant la durée des garanties à compter de la durée des garanties indiquées ci-dessous. Produits Durée des garanties Selon le premier terme atteint :...
