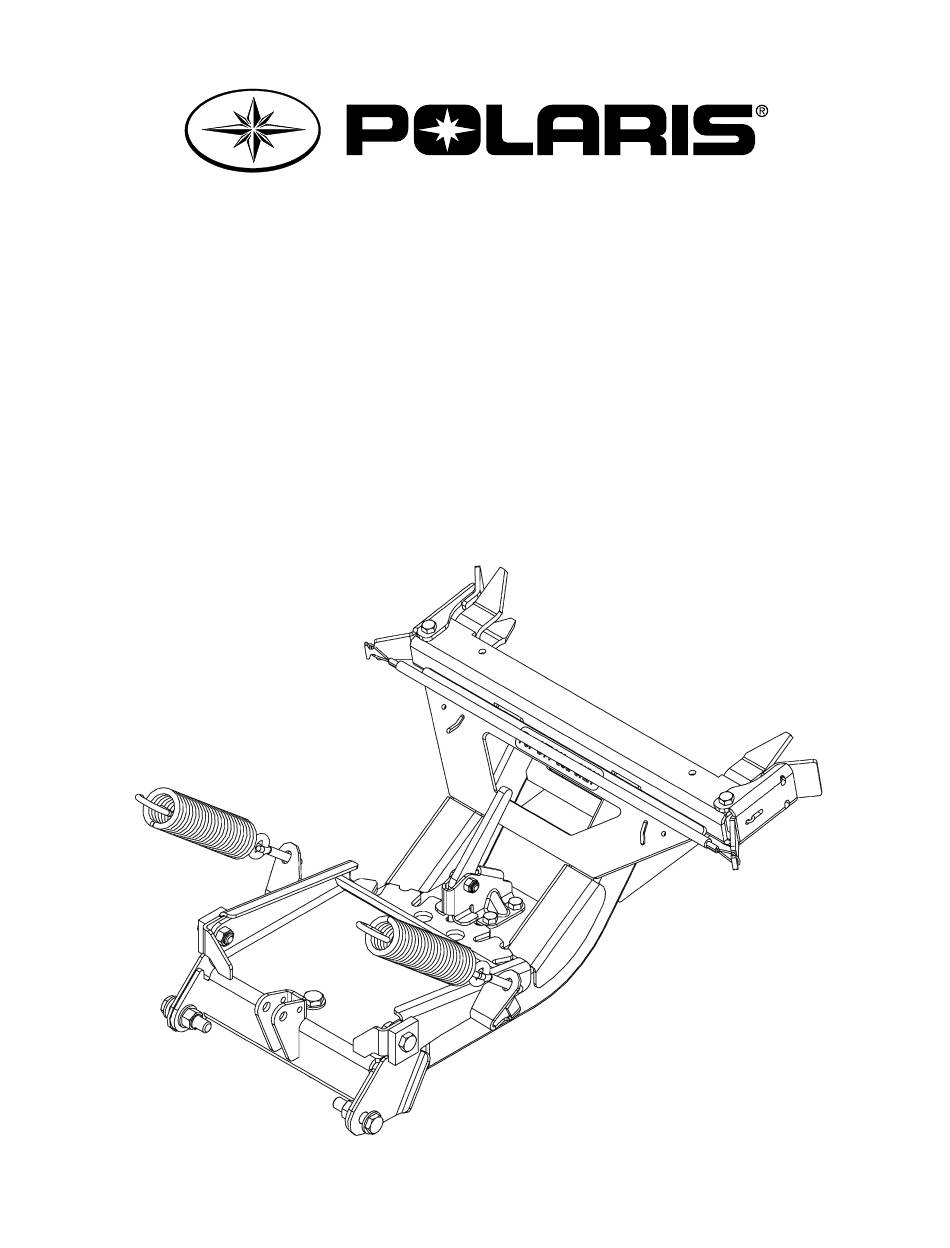

- Page 1 MANUEL D’INSTALLATION CHÂSSIS POUR PELLE «GLACIER-II» N° 2878822 Pour modèles Ranger LE CLIENT DOIT RECEVOIR UNE COPIE DU FEUILLET AU MOMENT DE LA VENTE Imprimé en Chine / Printed in China 7515212 A-7515212...
- Page 2 Clés et douilles 10mm, 13mm, 17mm, 19mm et 24mm IMPORTANT : Votre accessoire Polaris est conçu et créé pour votre véhicule. Lire attentivement ces instructions avant de débuter l’installation. Afin de faciliter l’installation, veillez à vous assurer que votre véhicule est propre et libre de tout débris.
- Page 3 CHÂSSIS POUR PELLE «GLACIER-II» ACCESSOIRE N° 2878822 LIRE AVEC ATTENTION LES INSTRUCTIONS SUIVANTES AFIN D’ÉVITER BLES- SURES OU FATALITÉ. SI VOUS SUIVEZ LES CONSEILS SUIVANTS, VOTRE NOUVELLE PELLE À NEIGE VOUS DURERA PLUSIEURS ANNÉES. RESSERRER TOUS LES BOULONS ET LES ÉCROUS APRÈS LA PREMIÈRE 1/2 HEURE D’UTILISATION.
-
Page 4: Opération
CHÂSSIS POUR PELLE «GLACIER-II» ACCESSOIRE N° 2878822 OPÉRATION Pour ajuster l’angle de la pelle afin qu’elle nivelle ou pousse de côté, mettre la pelle en position LEVÉE. Tirer vers l’avant le loquet d’angle et faire pivoter la pelle à l’angle désiré. Relâcher le loquet d’angle et la pelle s’enclenchera d’elle-même de part et d’autre. - Page 5 CHÂSSIS POUR PELLE «GLACIER-II» ACCESSOIRE N° 2878822 Liste de pièces - Châssis de pelle Réf. Qté Description Réf. Qté Description Rondelle M12 Ressort de tension 41 mm diam. X 201 mm Rondelle M8 Butée ajustable Boulon hex. M12-1.75 X 90 mm Loquet Boulon hex.
- Page 6 CHÂSSIS POUR PELLE «GLACIER-II» ACCESSOIRE N° 2878822 INSTRUCTIONS D’ASSEMBLAGE DU CHÂSSIS NOTE : Les pièces décrites dans les étapes 1 et 2 sont comprises dans l’ensemble d’attache (N° 2877906, 2878835 ou 2878824). 1. Insérer le boulon hex. (#B) et visser M6-1.0 X 40 mm...
- Page 7 CHÂSSIS POUR PELLE «GLACIER-II» ACCESSOIRE N° 2878822 ENSEMBLES DE REMPLACEMENT RÉF. DESCRIPTION Rondelle M12 Rondelle M8 Boulon hex. M12-1.75 X 90 mm Boulon hex. M10-1.5 X 30 mm Boulon hex. M12-1.75 X 50 mm Boulon hex. M8-1.25 X 25 mm Boulon hex.

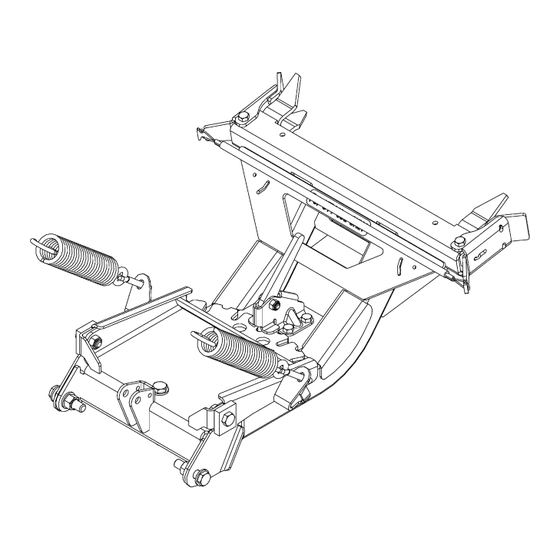

- Page 9 INSTALLATION GUIDE “GLACIER-II” PLOW FRAME N° 2878822 Fits Ranger Models CUSTOMER MUST RECEIVE COPY OF THIS OWNERS MANUAL / INSTRUCTION SHEET AT TIME OF SALE Imprimé en Chine / Printed in China 7515212 A-7515212...
- Page 10 10mm, 13mm, 17mm, 19mm, 24mm Open-end Wrench and Socket IMPORTANT: Your Polaris accessory is exclusively designed for your vehicle. Please read the installation instructions thoroughly before beginning. Installation of any item is easier if the vehicle is clean and free of debris.
- Page 11 “GLACIER-II” PLOW FRAME KIT PN 2878822 READ AND UNDERSTAND THE FOLLOWING OPERATING INSTRUCTIONS TO AVOID SEVERE PERSONAL INJURIES OR DEATH. COMPLIANCE WITH THESE SAFETY MEASURES WILL ALSO ENSURE THAT YOUR SNOW PLOW WILL GIVE YOU MANY YEARS OF GOOD USE.
-
Page 12: Operation
“GLACIER-II” PLOW FRAME KIT PN 2878822 OPERATION To adjust the blade angle for plowing to the side, lock Blade in the UP position. Pull the Locking Arm forward and pivot blade to the desired position. The Locking Arm will lock into place when the blade is at the correct angle. To tip the top of the blade forward or back, turn the four position Adjustable Blade Stops to the desired position making the Blade more or less aggressive. - Page 13 “GLACIER-II” PLOW FRAME KIT PN 2878822 Parts List - Plow Frame Ref. Qty Description Ref. Qty Description M12 Flat Washer 41 mm dia X 201 mm Tension Spring M8 Flat Washer Adjustable Blade Stop M12-1.75 X 90 mm Hex Bolt Latch M10-1.5 X 30 mm Hex Bolt...
- Page 14 “GLACIER-II” PLOW FRAME KIT PN 2878822 FRAME ASSEMBLY INSTRUCTIONS NOTE: The parts described in steps 1 and 2 are included in the Mount Plate Kit (PN 2877906, 2878835 or 2878824). 1. Install the hex bolt (#B) and screw the M6-1.0 X 40 mm nylock nut (#C) as illustrated.
- Page 15 “GLACIER-II” PLOW FRAME KIT PN 2878822 SPARE KITS REF. PART DESCRIPTION M12 Flat Washer M8 Flat Washer M12-1.75 X 90 mm Hex Bolt M10-1.5 X 30 mm Hex Bolt M12-1.75 X 50 mm Hex Bolt M8-1.25 X 25 mm Hex Bolt M8-1.25 X 65 mm Hex Bolt...
