Thermokon SRC-KNX/ENO Operating And Installation Instructions

SRC-KNX/ENO (32-Kanal AP)
Schnittstelle zwischen EnOcean und EIB/KNX-Bus, Aufputz
Bedien- und Montageanleitung
Anwendung

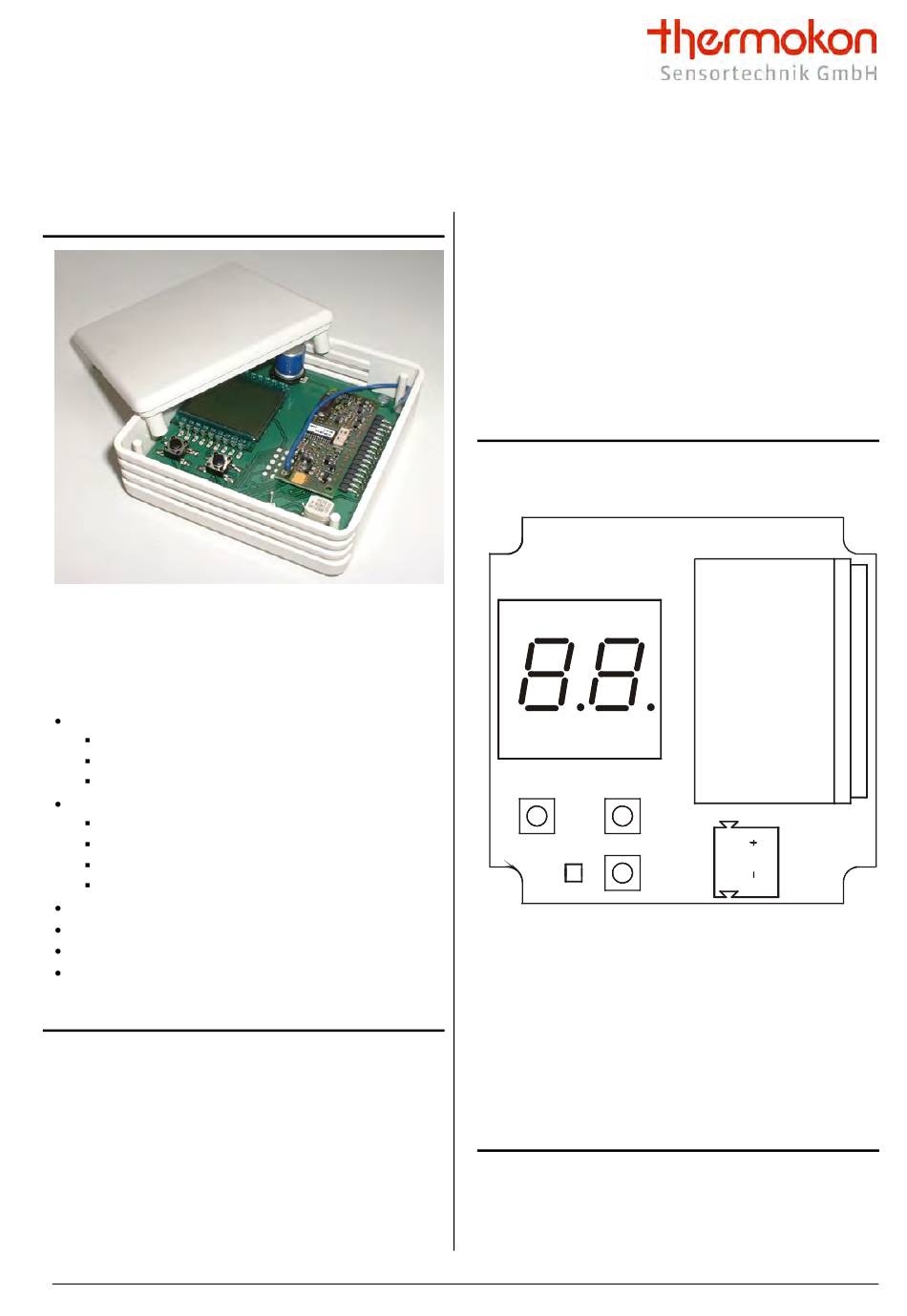

Abbildung 1: Ansicht des Gateways
Das Gerät SRC-KNX/ENO dient als Gateway zwischen
EnOcean-Funksensoren und dem EIB/KNX-Bus. Es ver-
fügt über 32 Kanäle, die mit jeweils einer der folgenden
Funktionen belegt werden können:
Tastsensor eines Schaltmoduls
Schalten (Ein/Aus/Um/Wertgeber)
Schalten und Dimmen
Jalousie auf/ab
Temperatursensor mit Auswahlmöglichkeit für
Präsenztaster / -schalter
Sollwertsteller
Stufenschalter
Feuchtigkeitssensor
Fensterkontakt
Binäreingang
Lichtsensor
Bewegungsmelder
Montage und Anschluss
Die Montage kann Aufputz (z.B. Mauerwerk oder
Holz) erfolgen. Zur Montage auf Unterputzdosen ist
ein Adapterrahmen erhältlich. Bei der Auswahl des
Montageorts ist die Reichweite der EnOcean-
Sensoren zu beachten, die mit dem Gerät verknüpft
werden sollen. Abschirmende Objekte (z.B. Metall-
schränke) oder Störsender (z.B. Computer, elektro-
nische Trafos, Vorschaltgeräte) in der Nähe des Ga-
teways sind zu vermeiden.
2009-07-09
Nähere Informationen zur Reichweitenplanung und
HF-Durchdringung sind in den Datenblättern der
Sensoren zu finden.
Der Anschluss des Gerätes an den EIB/KNX-Bus er-
folgt mit einer Busklemme. Die richtige Polung der
Klemme gemäß Aufdruck im Gerät ist zu beachten.
Die Spannungsversorgung des Gerätes erfolgt über
den Bus.
Zustand bei Inbetriebnahme
Ein neues Gateway hat die physikalische Adresse
15.15.255. Es sind keine Gruppenadressen und keine
Verbindungen zu EnOcean-Geräten belegt.
LCD
Enter Learn/Erase Test/Exit Learn
Learn LED KNX
Learn Key KNX
Abbildung 2: Oberseite des geöffneten Geräts
Zur Programmierung
(EIB/KNX) über die ETS muss die Programmiertaste
(„ Learn Key KNX" ) gedrückt werden, dadurch beginnt die
rote LED („ Learn LED KNX" ) zu leuchten. Diese erlischt,
wenn das Gerät die physikalische Adresse erfolgreich er-
halten hat. Anschließend können die Gruppenadressen
und Parametereinstellungen programmiert werden.
Verknüpfung mit EnOcean-Geräten
Vor der Verknüpfung zu EnOcean-Geräte müssen die
Funktionen der einzelnen Kanäle mit der ETS program-
miert werden. Pro Kanal können bei Tastsensoren und
Fensterkontakten bis zu vier Verknüpfungen pro Kanal
D
RCM120
KNX
der physikalischen Adresse
