- Page 1 Elma 43 Dansk/norsk manual Side 2 - 3 Svensk bruksanvisning Sida 4 - 5 English user manual Page 6 - 7 EAN: 5703534040980...

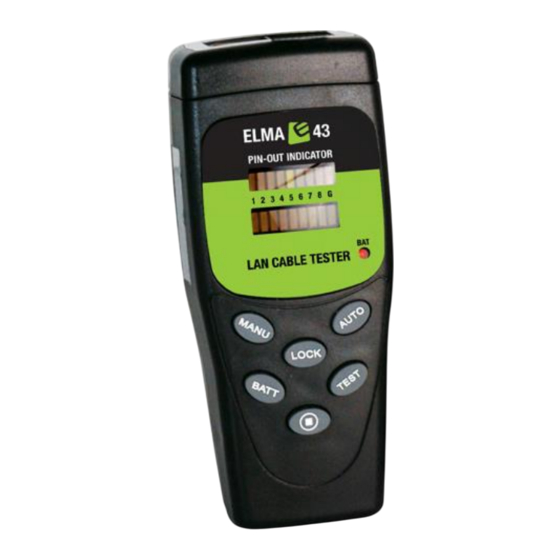

- Page 2 Generelt Elma 43 LAN kabel tester, er et nyt lille og brugervenligt instrument for nem og hurtig kabeltest. Instrumentet kan teste både på patch-kabler samt direkte på installationen ved hjælp af den medfølgende Remote enhed. Der kan testes for bl.a. gennemgang, kortslutninger, afbrydelser, krydsede par og fejlforbindelser, installationen skal være spændingsløs under test.
- Page 3 2. Indstil Elma 43 til den automatiske scan funktion, ved et tryk på ”AUTO” tasten (5). 3. Aflæs testresultatet for hver eneste leder ud fra (rød) LED indikatorer på Remote enheden.(14,15)
- Page 4 Elma 43 testar pin-konfiguration för 10/100/1000 base-T kablar, 10 base-2 kabel, RJ45 modularuttag, AT&T 258A kabel, EIA/TIA 568A/568B kablar och Token Ring kablar. Elma 43 testar installerad kabel på långa avstånd antingen i uttaget eller i patch panelen med användning av Terminatorn.
- Page 5 RJ45 (13) på terminatorn. Om kabeln är ansluten får man använda de medföljande patch kablarna för att ansluta mot vägguttag respektive patch panel. 2. Ställ Elma 43 på automatisk skan-funktion på masterenheten, ved at trycka på ”AUTO” knappen (5). 3. Avläs resultatet på dioderna. (14, 15)
- Page 6 Introduction The Lan Cable Tester (model Elma 43 ) are newly designed and practical tester that can easily test the correct pin configuration of 10/100/1000 base-T cable, 10 base-2 cable, RJ45 modular cables, AT T 258A cable, EIA/TIA 568A/568B cables and Token Ring Cable etc.
- Page 7 Elma 43 Operation Loopback Test 1. Plug one end of testing cable on the RJ45 OUT jack (2) in souring end of the master unit and another end of testing cable on the remaining RJ45 IN jack-receiving (1) end on the master unit.
- Page 8 Elma 43...
