44060 Adapter für Warenträger
- Außerordentlich praktisch und vielseitig
- Mit Hilfe dieses Adapters können jetzt auf ganz einfache Art und Weise fast ausnahmslos* sämtliche Warenträger für SpaceWall®
- aus dem reichhaltigen K&M-Programm (Artikel 44110 - 44380, *nicht: 44140, 44185/186) an einer normalen Wand befestigt werden.
- Einmal installiert ermöglicht dieses Produkt das sekundenschnelle Anbringen, Wechseln, Austauschen oder Entfernen der
- unterschiedlichsten Warenträger. Die Warenträger einfach ansetzen und einhängen - ohne Einsatz von Werkzeug.
- Falls gewünscht, sorgt eine zusätzliche Schraube für erhöhte Sicherheit der Verbindung. Beispielsweise um unbefugte Demontage zu
- erschweren.
- Wird zwischendurch mal kein Warenträger benötigt verbleibt nur das flache und unauffällige Gehäuse an der Wand - bis zum
- nächsten Einsatz.
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau
und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Beachten Sie die örtlich gültigen Befestigungsanweisungen (evtl. abweichend von den BEFESTIGUNGSBEISPIELEN s.u.).
- Montage nur an geeigneter Wand mit entsprechendem Montagematerial (nicht im Lieferumfang).
- Ungeeignet sind Wände die zu schwach sind oder hinter denen Strom- und Wasserleitungen oder dgl. verlegt sind. Im Zweifel einen
- qualifizierten Fachmann zu Rate ziehen.
- Prüfen Sie regelmäßig die Festigkeit der Installation.
- Aufmerksame Handhabung erforderlich: A. Beim Einhängen bitte vor Einklemmgefahren in Acht nehmen.
- Aufmerksame Handhabung erforderlich:
WANDMONTAGE

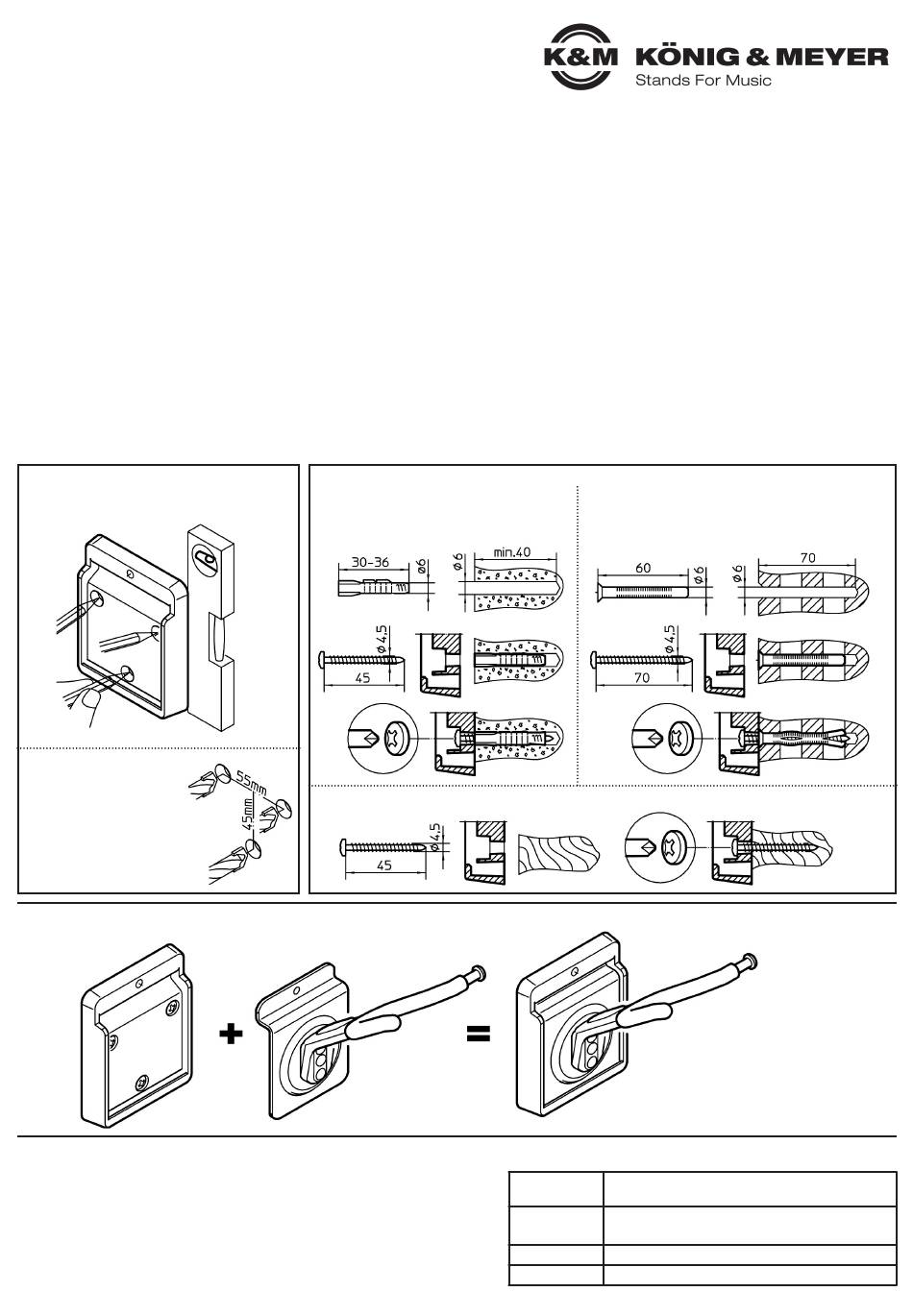

ADAPTER AUSRICHTEN
1. Halteplatte senkrecht ausrichten,
1. Bohrlöcher markieren.
2. Drei Löcher vorbohren:
2. - ø 6 mm für entsprechende
2. a. Kunststoff-Dübel
2. a. (Beton, Vollstein) Fig.:
2. b. Rahmendübel
Stein-
2. b. (Lochsteine)
Bohrer
2. - Ohne vorbohren bei sog.
2. c. Spanplattenschrauben
2. c. (Holzwand)
WARENTRÄGER ANBRINGEN
Adapter 44060
PRÜFEN, INSTANDHALTEN, REINIGEN
- Regelmäßig Festigkeit der Schraubverbindungen überprüfen.
- Ebenso regelmäßig den richtigen Sitz der Einhängeplatte in der Aufnahme prüfen.
- Reinigen mit einem leicht feuchten Tuch und nicht scheuerndem Reinigungsmittel.
(F)FEHLERSUCHE und (B)BESEITIGUNG
F: Warenträger kann nicht eingehängt werden
F: B: Bitte beachten: Modelle 44140, 44185/86 passen nicht
F: Warenträger kann angehoben werden
F: B: Platte des Warenträgers korrekt einhängen: siehe Anleitung (4-7)
F: B: Falls gewünscht diesen Zustand durch Eindrehen der Schneidschraube (8,9) sichern
B. Reihenfolge beim Einhängen beachten: erst oben, danach unten
3.a. Beton, Vollstein - Bsp.: Kunststoff-Dübel ø 6 x 36
aufbohren, Loch ausblasen, Dübel einschlagen,
Halterung anbringen, Schraube eindrehen
3.c. Holzbalken - Bsp.: Spanplattenschraube ø 4,5 x 40 ohne vorbohren, Halterung anbringen, Schrauben eindrehen
Warenträger (Bsp.: 44210, für Violine)
BEFESTIGUNGSBEISPIELE
3.b. Lochsteine - Bsp.: Rahmendübel 6 x 60
aufbohren und senken, Loch ausblasen, Dübel setzen,
Halterung anbringen, Schrauben eindrehen
TECHNISCHE DATEN
Adapter: Polyamid, glasfaserverstärkt, schwarz
Material
Schneidschraube: Stahl, verzinkt, schwarz
K&M-Warenträger der Modellreihe 44110 - 44380
Tragelast
Ausgenommen: Art.-Nr. 44140, 44185, 44186
Abmessungen B x T x H: 85 x 18 x 101 mm; 0,05 kg
Verpackung PE-Beutel 125 x 200 mm
bitte
umblättern:
SCHRITT
FÜR
SCHRITT:
Warenträger
in den
Adapter
einhängen
und sichern
