Related Manuals for ETC Tools 95-211
Summary of Contents for ETC Tools 95-211

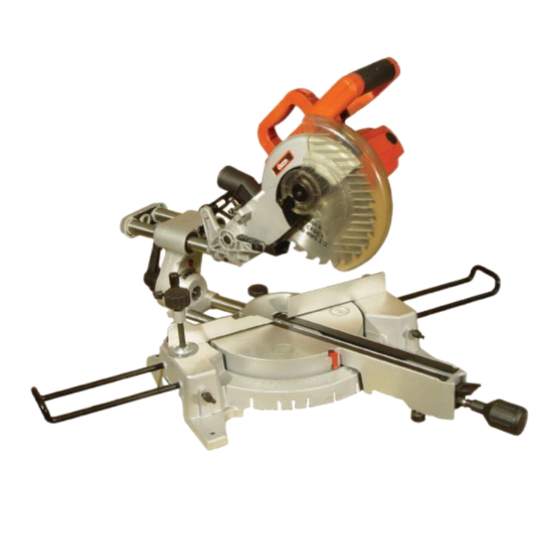

- Page 1 (GB) Slide compound mitre saw (SE) Kap- & Geringssåg med teleskop (NO) Kapp- og gjæringssag med teleskop (SF) Katkaisu- ja jiirisaha teleskoopilla 95-211...
- Page 2 Technical Data Teknisk Data Voltage: 230 V~/50 Hz Spänning: 230 V~/50 Hz Input: 1600 W Effekt: 1600 W Speed: 4600 r.p.m Varvtal: 4600 v/min Blade diameter: 210 mm Diameter sågklinga: 210 mm Number of Teeth: Antal tänder på klinga: Total cutting area Kapstorlek Straight cut at 65x300 mm...
- Page 3 General safety hints for work with electric tools Dear Customer! Please read and take note of the following comments that regard you protection against electrical shock and risk of injury and fire. § Verify that the power supply in your area is compatible with the voltage listed on machine. §...
- Page 4 § Do not use flanges or flange nuts with bores larger or smaller than those of the saw blade. § Do not try to slow down the rotating saw blade by hand. § Fasten the machine down to a stable base before use. The saw head must be able to move freely and return to its upper starting position after it §...
-
Page 5: Operating The Switch
Install the outer flange and the hex bolt . Then press down the shaft locking arm, and tighten the hex bolt firmly by turning it counterclockwise using the socket wrench. When removing sawblade, lift up movable hood and central cover, loosen the hex bolt with the socket wrench and remove the hex bolt outer flange and sawblade. -
Page 6: Operation
Operation When cutting small workpieces, push the carriage to the end towards the cross bar and tighten the locking screw to fix the carriage. Then use the vice to secure the workpiece. When cutting wide workpieces, release the locking screw to slip the carriage freely and pull the carriage towards the operator. - Page 7 Bruksanvisning och säkerhetsanvisningar Användningsområde Stationär kapning av lister och profiler av trä och trämaterial. Med anpassade sågklingor även lämplig för kapning av plast och ickejärnmetaller. Använd maskin och tillbehör (beakta tillverkarens anvisningar) endast för deras respektive användningsområden. All annan användning är uttryckligen förbjudna. Allmänna säkerhetsanvisningar vid hantering av elverktyg Bäste kund! Var vänlig beakta nedanstående anvisningar som skydd mot elektriska stötar,...
-
Page 8: Byte Av Sågklinga
Säkerhetsanvisningar vid hantering av Kap- & Geringssåg § Utsätt inte maskinen för regn eller fukt. § Innan arbete påbörjas kontrollera att maskinen ej är skadad. § Sågklingor av höglegerat snabbstål (HSS-stål) får ej användas. § Sågklingor som ej motsvarar I denna anvisning angivna märkdata får ej användas. §... - Page 9 Montera yttre flänsbricka och bult efter det att den nya sågklingan har monterats på motor- axeln. Tryck därefter ner låsknappen för motoraxeln och drag fast bulten med hjälp av den fasta nyckeln. Skruva fast centrumskyddet. Fjädrande klingskydd Sågen är utrustad med ett fjädrande kling- skydd.
- Page 10 Användning Vid bearbetning av mindre arbetsstycken låses sågens teleskopfunktion med hjälp av låsskruven (enligt bild). Vid bearbetning av större arbetsstycken behöver ej låsskruven dras åt, utan sågen får glida fritt i teleskopet. Detta medför att bredare arbetsstycken kan bearbetas. Spänn alltid fast arbetsstycket med hjälp av sågens tvingar.
