Frico ERP Instruction Manual

ERP
K 1 2 U 3 4 U K G G

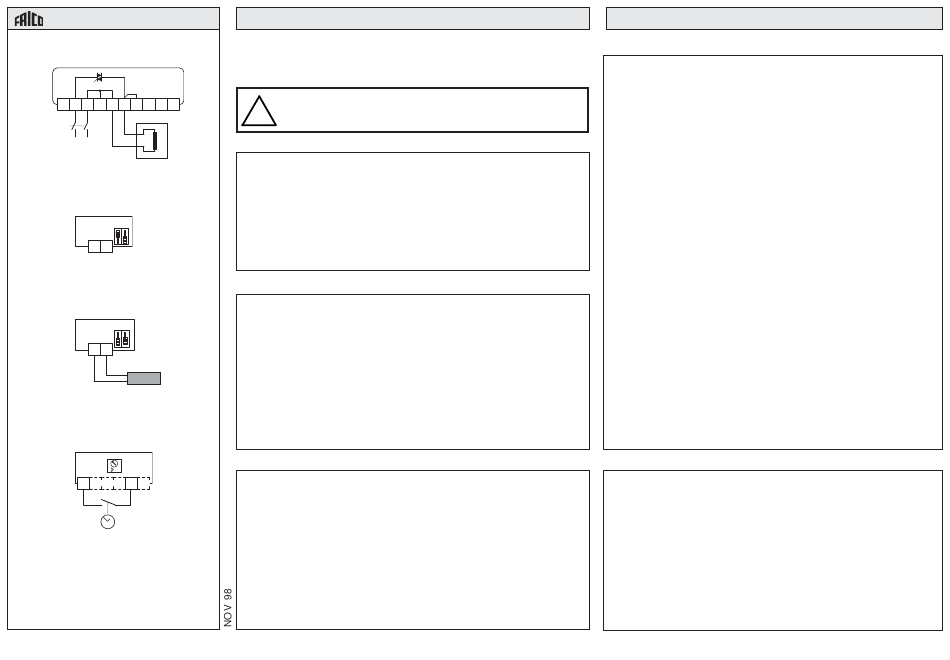

Fig 1: Inkoppling av matnings-
spänning och belastning.
G G
Fig 2: Omkopplarinställning vid
intern givare.
G G
ERPGG
ERPRG
Fig 3: Omkopplare och anslutning
vid extern givare.
° C
K K
Fig 4: Inkoppling av nattsänknings-
funktion.
Tel: 031-336 86 00
Frico AB
Fax: 031-26 28 25
Box 102 mailbox@frico.se
433 22 Partille www.frico.se
INSTRUKTION
Triac-regulator för steglös styrning
av elvärme
Läs noga igenom denna instruktion innan produkten installeras och
!
tas i bruk. Spara den sedan på säker plats för senare användning.
ERP är en komplett steglös effektregulator för elvärmestyrning med
automatisk spänningsanpassning. Omkopplingsbar för drift med
inbyggd eller extern temperatursensor. Regulatorn arbetar steglöst
genom tidsproportionell styrning - Förhållandet mellan tilltid och fråntid
avpassas efter det rådande effektbehovet.
ERP är endast avsedd för elvärmestyrning. Reglerprincipen gör att
den inte kan användas till motor- eller belysningsstyrning.
OBS: ERP kan inte användas för styrning av 3-fas värmare, eftersom
endast en fas regleras.
Reglerprincip
ERP pulsar hela den tillkopplade effekten Till-Från. PULSER
anpassar medeleffekten till det rådande effektbehovet genom att
steglöst anpassa förhållandet mellan Till-tid och Från-tid.
Pulsperioden (= summan av Till-tid och Från-tid) är fast 60 sek.
ERP är nollgenomgångsstyrd för att eliminera radiostörningar.
ERP anpassar automatiskt reglermetod efter reglerobjektets
dynamik.
Vid snabba förlopp, t. ex. tilluftreglering kommer ERP att arbeta
som PI-regulator med ett fast
P-band på 20K och en fast I-tid på 6 minuter.
Vid långsamma förlopp t. ex. rumsreglering kommer ERP att arbeta
som P-regulator med ett fast P-band på 1.5K
Montering
Tag av locket. Låsskruven finns bakom ratten. Montera ERP lodrätt med
kylflänsen uppåt.
Använd skruv med skalldiameter max 5.5mm.
Fästhålen har c:c 60mm för att ERP skall passa på eldosa.
Skall ERP användas med den inbyggda givaren monteras ERP
c:a 1.5m över golvet på plats med representativ temperatur. Luften
skall kunna cirkulera fritt kring apparaten utan att hindras av dörrar
eller möbler.
OBS: ERP avger c:a 20W förlustvärme som måste kunna kylas bort.
OBS: Max omgivningstemp vid max installerad effekt: +30°C.
Omgivningstemperatur: 0 - 30°C. Icke kondenserande.
Kapslingsklass: IP20.
INSTRUKTION
Elinstallation
Installationen, som skall föregås av en allpolig brytare med ett
brytavstånd om minst 3 mm, skall utföras av behörig installatör.
Matningsspänning (fig 1)
Plint 1 och 2. Polaritetsoberoende.
Matningsspänning: 200 - 415V AC, 50 - 60 Hz med automatisk
spänningsanpassning.
Max ström: 16A.
Belastning (fig 1)
Plint 3 och 4.
Resistiv en- eller två-fas värmare.
Max belastning: 3680W vid 230V (16A)
6400W vid 400V (16A)
Min belastning: 230W vid 230V (1A)
400W vid 400V (1A)
OBS: Kylflänsen är spänningsförande.
Extern givare (fig 2 - 3)
Plint G och G. Polaritetsoberoende.
OBS: Vid drift med extern givare måste motsvarande funktion
kopplas bort i ERP. Detta görs genom att ställa skjut-
omkopplarna till höger om plintraden i enlighet med figur 3.
OBS: ERP-givarna har hög potential mot noll och jord (>200V).
Anslutning av extern givare skall alltså följa gällande före-
skrifter för nätspänningsinstallationer.
Nattsänkning (fig 4)
Plint K och K
Potentialfri slutning ger nattsänkning 0 - 10K ställbart med
potentiometer i ERP.
Börvärdesbegränsning
Börvärdesinställningen kan mekaniskt begränsas med hjälp av
begränsningsskivorna bakom ratten.
Ställ börvärdesratten på ett värde inom det önskade intervallet.
Drag av ratten.
Lossa låsskruven som låser skivorna. Vrid den blå skivan så att
tappen hamnar strax nedanför den undre begränsnings-
temperaturen. Måtta med hjälp av markeringarna i botten på
lockets ratturtag. Markeringarna har 5° delning.
Ställ på motsvarande sätt den röda skivans tapp strax över den
övre begränsningstemperaturen.
Drag fast skruven utan att rubba skivornas läge.
Sätt på ratten igen och prova. Finjustera om nödvändigt.
