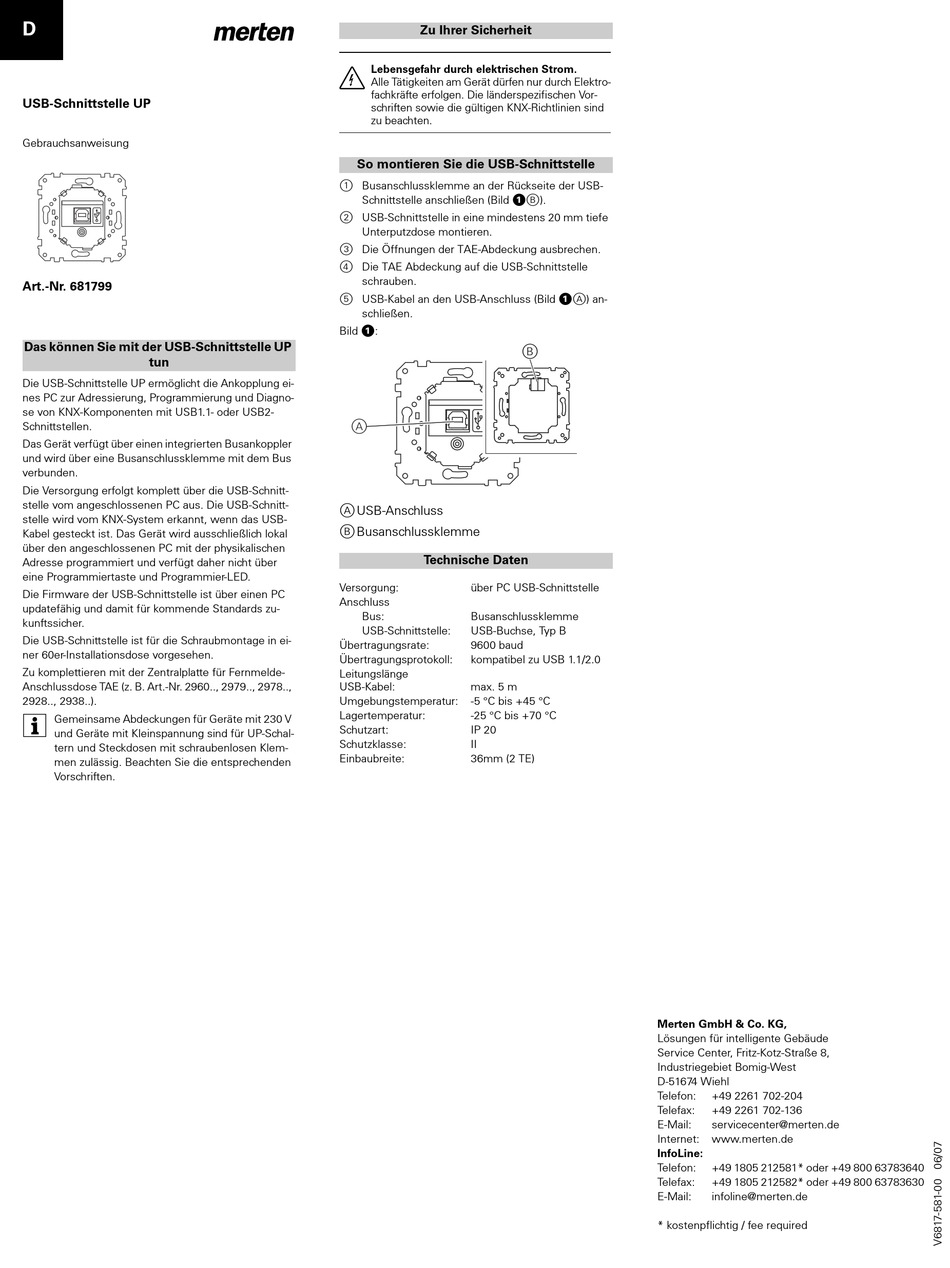

merten 681799 Operating Instructions

D
USB-Schnittstelle UP
Gebrauchsanweisung
Art.-Nr. 681799
Das können Sie mit der USB-Schnittstelle UP
tun
Die USB-Schnittstelle UP ermöglicht die Ankopplung ei-
nes PC zur Adressierung, Programmierung und Diagno-
se von KNX-Komponenten mit USB1.1- oder USB2-
Schnittstellen.
Das Gerät verfügt über einen integrierten Busankoppler
und wird über eine Busanschlussklemme mit dem Bus
verbunden.
Die Versorgung erfolgt komplett über die USB-Schnitt-
stelle vom angeschlossenen PC aus. Die USB-Schnitt-
stelle wird vom KNX-System erkannt, wenn das USB-
Kabel gesteckt ist. Das Gerät wird ausschließlich lokal
über den angeschlossenen PC mit der physikalischen
Adresse programmiert und verfügt daher nicht über
eine Programmiertaste und Programmier-LED.
Die Firmware der USB-Schnittstelle ist über einen PC
updatefähig und damit für kommende Standards zu-
kunftssicher.
Die USB-Schnittstelle ist für die Schraubmontage in ei-
ner 60er-Installationsdose vorgesehen.
Zu komplettieren mit der Zentralplatte für Fernmelde-
Anschlussdose TAE (z. B. Art.-Nr. 2960.., 2979.., 2978..,
2928.., 2938..).
| Gemeinsame Abdeckungen für Geräte mit 230 V
und Geräte mit Kleinspannung sind für UP-Schal-
tern und Steckdosen mit schraubenlosen Klem-
men zulässig. Beachten Sie die entsprechenden
Vorschriften.
Zu Ihrer Sicherheit
¼
Lebensgefahr durch elektrischen Strom.
Alle Tätigkeiten am Gerät dürfen nur durch Elektro-
fachkräfte erfolgen. Die länderspezifischen Vor-
schriften sowie die gültigen KNX-Richtlinien sind
zu beachten.
So montieren Sie die USB-Schnittstelle
1 Busanschlussklemme an der Rückseite der USB-
Schnittstelle anschließen (Bild !B).
2 USB-Schnittstelle in eine mindestens 20 mm tiefe
Unterputzdose montieren.
3 Die Öffnungen der TAE-Abdeckung ausbrechen.
4 Die TAE Abdeckung auf die USB-Schnittstelle
schrauben.
5 USB-Kabel an den USB-Anschluss (Bild !A) an-
schließen.
Bild !:
A
A USB-Anschluss
B Busanschlussklemme
Technische Daten
Versorgung: über PC USB-Schnittstelle
Anschluss
Bus: Busanschlussklemme
USB-Schnittstelle: USB-Buchse, Typ B
Übertragungsrate: 9600 baud
Übertragungsprotokoll: kompatibel zu USB 1.1/2.0
Leitungslänge
USB-Kabel: max. 5 m
Umgebungstemperatur: -5 °C bis +45 °C
Lagertemperatur: -25 °C bis +70 °C
Schutzart: IP 20
Schutzklasse: II
Einbaubreite: 36mm (2 TE)
B
