Duino Mega32
N° de commande 1378657
Guide d'utilisation rapide
Utilisation conforme
Le « C-Control Duino Mega32 » est un composant électronique dans le sens d'un circuit élec-
trique intégré. Le C-Control sert à contrôler par des programmes des appareils électriques et
électroniques. La construction et le fonctionnement de cet appareil doivent être conformes
avec les directives européennes en vigueur (CE).
Le C-Control ne doit pas être soumis à une tension supérieure à la basse tension de protection
en contact galvanique. Le raccordement à des systèmes fonctionnant avec une tension plus
élevée doit s'effectuer uniquement via les composants avec la norme VDE. Les lignes de fuite
et les espaces d'air suffisants doivent être respectés et des mesures de protection adéquates
pour empêcher le contact avec les tensions dangereuses doivent être mises en œuvre.
Des composants électroniques sur la carte du « C-Control Duino Mega32 » fonctionnent avec
des signaux d'horloge à haute fréquence et des fronts d'impulsion raides. Une mauvaise uti-
lisation de l'unité peut causer l'émission d'interférences électromagnétiques. L'utilisateur est
responsable de la mise en œuvre de mesures appropriées (p. ex. utilisation de bobines, de
résistances de limitation, de condensateurs de blocage et de blindages) pour se conformer aux
valeurs maximales légales.
La longueur maximale admissible des câbles connectés sans mesure supplémentaire est de
0,25 mètre (à l'exception de l'interface série). Les champs alternatifs électromagnétiques puis-
sants ou les impulsions parasites peuvent affecter le bon fonctionnement du C-Control. Le cas
échéant, une réinitialisation et un redémarrage du système sont nécessaires.
L'alimentation électrique est assurée par un bloc d'alimentation externe (non fourni) ou via
USB.
Observez les consignes de sécurité et autres informations des présentes instructions d'utili-
sation.
Ce produit est conforme aux prescriptions des directives européennes et nationales en vigueur.
Tous les noms d'entreprise et les désignations de produit sont des marques déposées de leurs
propriétaires respectifs. Tous droits réservés.
Étendue de la livraison
• Duino Mega32
• Guide d'utilisation rapide
Consignes de sécurité
Tout dommage résultant d'un non-respect du présent manuel d'utilisation
entraîne l'annulation de la garantie ! Nous déclinons toute responsabilité pour
les dommages consécutifs !
Nous déclinons toute responsabilité pour d'éventuels dommages matériels
ou corporels dus à un maniement incorrect ou au non-respect des consignes
de sécurité ! Dans de tels cas, la garantie prend fin.
• Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier la
construction ou de transformer l'appareil de son propre gré.
• Ce produit n'est pas un jouet ; gardez-le hors de la portée des enfants.
• Lors du montage/démontage, il convient de prendre des mesures de précaution
appropriées contre les charges d'électricité statiques (tresse de mise à la terre,
support non conducteur, etc.).
• Lors de la connexion de composants externes, faites attention aux valeurs du
courant et de la tension maximales autorisées de chaque broche.
L'application d'une tension trop élevée ou à polarité inversée ou la charge d'un
courant trop élevé peuvent endommager immédiatement et irréversiblement le
produit.
• Le produit ne doit ni prendre l'humidité ni être mouillé.
• Cet appareil doit être manipulé avec précaution ; les coups, les chocs ou une
chute, même de faible hauteur, peuvent l'endommager.
• Ne laissez pas traîner le matériel d'emballage. Il pourrait devenir un jouet dange-
reux pour les enfants.

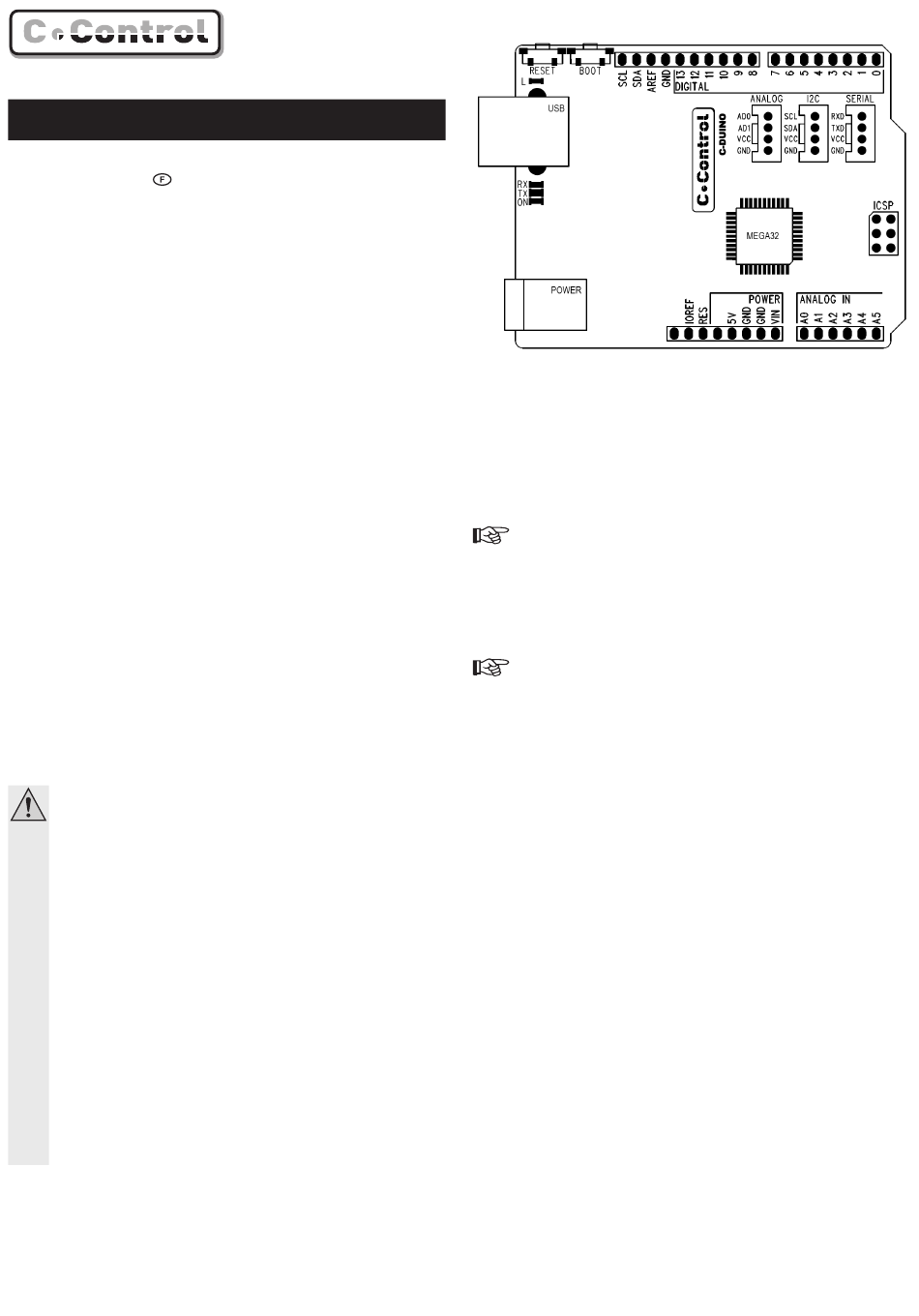

Éléments de connexion et de commande
Programmation et débogage via USB
La carte « C-Control Duino Mega32 » dispose d'un port USB pour transférer et déboguer les
programmes utilisateur. La communication entre l'ordinateur et la carte Mega32 s'effectue via
un contrôleur USB existant sur la carte (de type « Silibas CP2104 ») et les broches UART du
micro-contrôleur Mega32.
Un programme d'amorçage (Bootloader) est préinstallé sur le micro-contrôleur Mega32, qui
permet de transférer votre programme C-Control PRO de l'ordinateur via USB sur le micro-
contrôleur sans dispositif de programmation supplémentaire. Pour ce faire, un câble de
connexion USB approprié (fiche de type A vers fiche de type B) est nécessaire (non inclus).
Langages de programmation disponibles : Basic, CompactC ou C-GRAPH PRO.
Alimentation électrique
La carte « C-Control Duino Mega32 » peut être alimentée en courant via la prise « POWER »
ou via USB. La carte est alimentée automatiquement en courant par l'interface USB, si aucun
bloc d'alimentation (tension de sortie, 7 - 12 V/CC, 500 mA mini.) n'est branché sur la prise
« POWER ».
Il est recommandé de ne pas brancher directement la carte sur le port USB de
l'ordinateur lors de l'expérimentation mais d'utiliser plutôt un concentrateur hub USB
externe séparé (doté de sa propre alimentation). En cas d'erreur (p. ex. un court-
circuit pendant les expériences), seul le concentrateur hub USB sera endommagé
et non le port USB de votre ordinateur.
Diodes lumineuses
Quatre LED (diodes lumineuses) se trouvent sur la carte :
• LED « L » : Cette LED est disponible pour l'utilisateur et peut être utilisée comme une LED
d'émission. La LED est connectée avec le portbit 31 / PD7 via un FET à forte valeur ohmique.
Cette sortie n'est pas bloquée par ce raccordement LED, mais peut également supporter des
charges allant jusqu'à ±20 mA.
• LED « RX » : Cette LED est reliée à la puce USB « CP2104 » et indique que des données
sont reçues par la puce USB (p. ex. cette LED clignote lorsque le micro-contrôleur Mega32
envoie des données vers l'ordinateur).
• LED « TX » : Cette LED est reliée à la puce USB « CP2104 » et indique que des données
sont envoyées de la puce USB (p. ex. cette LED clignote lorsque l'ordinateur envoie des
données vers le micro-contrôleur Mega32).
• LED « ON » : Cette LED s'allume lorsque la carte est alimenté en courant (via USB ou le bloc
d'alimentation).
Bouton
Il y a deux boutons sur le « C-Control Duino Mega32 » :
• Le bouton « RESET » déclenche la réinitialisation du micro-contrôleur Mega32. Le pro-
gramme est alors redémarré.
• Le bouton « BOOT » permet de faire basculer le contrôleur Mega32 en mode Bootloader et
il permet de transférer le programme utilisateur de l'IDE (environnement de développement
C-Control PRO) vers Mega32. Si, après le transfert, vous appuyez sur le bouton « RESET »
ou dans l'IDE sur « l'éclair jaune » ou sur la touche de fonction « F10 », le programme est
exécuté.
