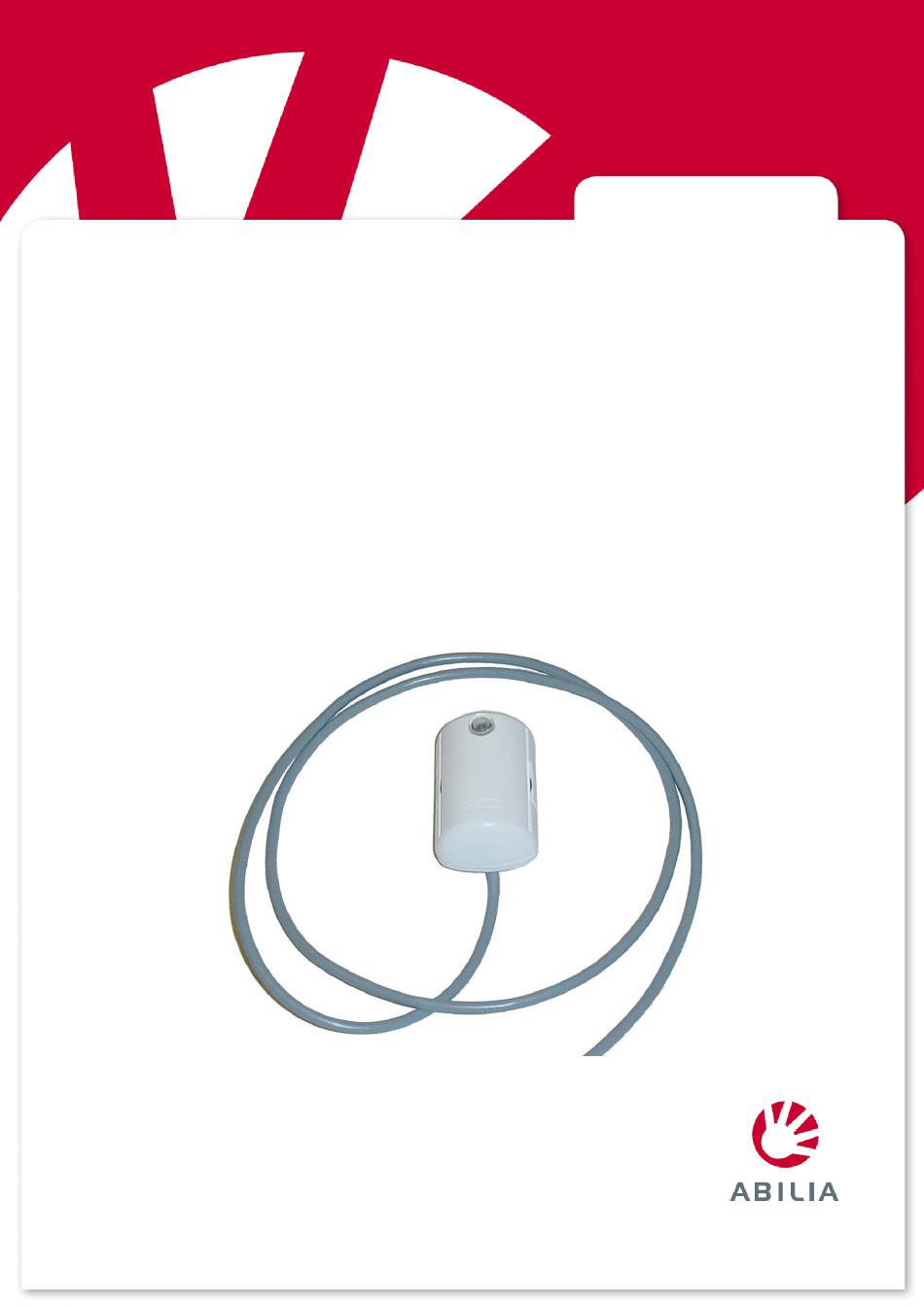

- Page 1 Manual SE: Bruksanvisning för Gewa Andromeda IR-detektorer GB: Manual for Gewa Andromeda IR-detectors FR: Notice d’utilisation des détecteurs infrarouge Gewa Andromeda DE: Handbuch für Gewa Andromeda IR-Detektoren Rev B SE, GB, FR, DE...
-
Page 3: Table Of Contents
Contents SE: Svensk bruksanvisning för Gewa Andromeda IR-detektorer ........... 4 Beskrivning ........................4 Placering ..........................5 Anslutning .......................... 5 GB: English Manual for Gewa Andromeda IR-detectors ............6 Description ......................... 6 Location ..........................7 Connection ........................7 FR: Notice d’utilisation des détecteurs infrarouge Gewa Andromeda ........8 Description ......................... -
Page 4: Se: Svensk Bruksanvisning För Gewa Andromeda Ir-Detektorer
Beskrivning Gewa Andromeda IR-detektorer förstärker IR-signalerna och överför informationen till mottagaren. Detektorerna finns i olika kapslingar för inomhus- och utomhusmontering. 419860 Gewa Andromeda IR-DET 3 419865 Gewa Andromeda IR-DET 15 Plastkapsling med 3 eller 15 m skärmad kabel. Diskret montage som döljer skruvfastsättning. -
Page 5: Placering
Placering Välj om möjligt plats där detektorn är skyddad från direkt infallande solljus, vilket sätter ner räckvidden. Observera att detta är ett optiskt system och man bör därför ha fri sikt mellan sändare och detektor. Inomhus reflekteras dock ljuset mot väggar, golv och tak. Ljusa material ger en god reflektion medan mörka ger en sämre reflektion. -
Page 6: Gb: English Manual For Gewa Andromeda Ir-Detectors
The Gewa Andromeda IR-detectors amplify the IR-signals and transfer information to the receiver board. The detectors are available with different casings for in- or outdoor mounting. 419860 Gewa Andromeda IR-DET 3 419865 Gewa Andromeda IR-DET 15 Plastic cover with 3, or 15 m shielded cable. -
Page 7: Location
Location If possible choose a location where the detector is protected against direct sunlight, which reduces the range. Please note that this is an optical system and consequently there must be no obstructions between the transmitter and the detector. Indoors the light however is reflected against walls, floor and ceiling. -
Page 8: Fr: Notice D'utilisation Des Détecteurs Infrarouge Gewa Andromeda
Les détecteurs Gewa Andromeda amplifient les signaux infrarouges et transmettent l'information à la carte réceptrice (récepteur). Ces détecteurs existent sous plusieurs formes selon l'utilisation : Intérieur ou extérieur. 419860 Gewa Andromeda IR-DET 3 419865 Gewa Andromeda IR-DET 15 Coque plastique avec câble blindé de 3 ou 15 m. -
Page 9: Emplacement
Emplacement Choisissez si-possible un emplacement où le détecteur est protégé des rayons directs du soleil. Notez qu'il s'agit d'un système optique et qu'il ne doit pas y avoir d'obstacles entre l'émetteur et le détecteur. Dans un environnement intérieur, le faisceau infrarouge se réfléchit sur les murs, les sols et les plafonds. -
Page 10: De: Handbuch Für Gewa Andromeda Ir-Detektoren
Die Empfänger der Gewa Andromeda Reihe verstärken die IR-Signale und übermitteln die Informationen zur Schaltung. Die Detektoren gibt es in verschiedenen Gehäusen für Innen- und Außenmontage. 419860 Gewa Andromeda IR-DET 3 419865 Gewa Andromeda IR-DET 15 Plastikgehäuse mit 3 oder 15 m Koax-Kabel. -
Page 11: Montage
Montage Wenn möglich einen Platz wählen, wo der Detektor gegen direkt einfallendes Sonnenlicht geschützt ist, welches die Reichweite herabsetzt. Beachten Sie, daß dies ein optisches System ist und darum freie Sicht zwischen Sender und Detektor erforderlich ist. Drinnen wird aber das Licht von Wänden, Decke und Fußboden reflektiert. Helles Material gibt eine gute Reflektion, wogegen dunkles eine schlechtere Reflektion gibt. - Page 12 Abilia AB, Kung Hans väg 3, Sollentuna, Box 92, 191 22 Sollentuna, Sweden Phone +46 (0)8-594 694 00 | Fax +46 (0)8-594 694 19 | info@abilia.se | www.abilia.se 4198XX Manual Andromeda DET SE, GB, FR; DE RevB.docx April 2013...
