Burg Wächter SNC-8322I Quick Installation Manual

Kurzanleitung / Quick installation guide
SNC-8322I, SNC-8322HO
IP Speed-Dome SNC-8322I und SNC-8322HO
Achtung:
Wenn Sie den Speed-Dome aus dem Karton nehmen, heben Sie ihn nicht am Gehäusedeckel hoch:
Der Deckel ist nicht verschraubt und kann sich beim Herausheben des Speed-Domes lösen, so dass
die gesamte Kamera zu Boden fallen kann.
Um den Speed-Dome in Betrieb zu nehmen, gehen Sie bitte wie folgt vor:
1. Ziehen Sie den Gehäusedeckel ab und entfernen Sie die Transportsicherungen (Klebestreifen
am Objektiv, Füllstoff an der Deckelinnenseite, Linsenabdeckung).
2. Schrauben Sie die Deckenhalterung (kann auch als Bohrschablone dienen) an der
Zimmerdecke fest und führen Sie die Kabel aus der Decke durch die Halterung.
3. Verbinden Sie das LAN-Kabel mit dem Speed-Dome. Wenn Sie kein PoE verwenden, ist ein
Netzteil mit offenem Kabelende erforderlich sowie der beiliegende Stromstecker.
Hinweis: Die eingebaute Heizung bei Kamera SNC-8322HO funktioniert nur bei
Spannungsversorgung mit 24 V AC und nicht mit PoE).
4. Setzen Sie den Speed-Dome auf die Deckenhalterung auf. Drehen Sie ihn hierbei ein wenig,
bis die Fixierschraube greifen kann und Sie den Speed-Dome mit der Halterung fest
verschrauben können.
5. Setzen Sie zum Schluss den Gehäusedeckel wieder auf und schrauben Sie ihn fest.
6. Legen Sie die beiliegende CD in Ihren PC/Laptop ein und installieren Sie den
IP-Finder.
7. Der IP-Finder zeigt Ihnen eine IP-Adresse für die Kamera an.
Bei einem Doppelklick auf die IP-Adresse wird standardmäßig der Internet Explorer geöffnet.
Sollte dieses nicht funktionieren, können Sie auch manuell die vom IP-Finder angezeigte IP-
Adresse im Internet Explorer eingeben. Mittels des IP-Finders kann bei Bedarf der Kamera
eine andere IP-Adresse zugewiesen werden.
IP-Adresse:
Die Kamera ist mit einer standardmäßigen IP-Adresse ausgestattet:
Standard IP-Adresse:
Benutzername:
Passwort:

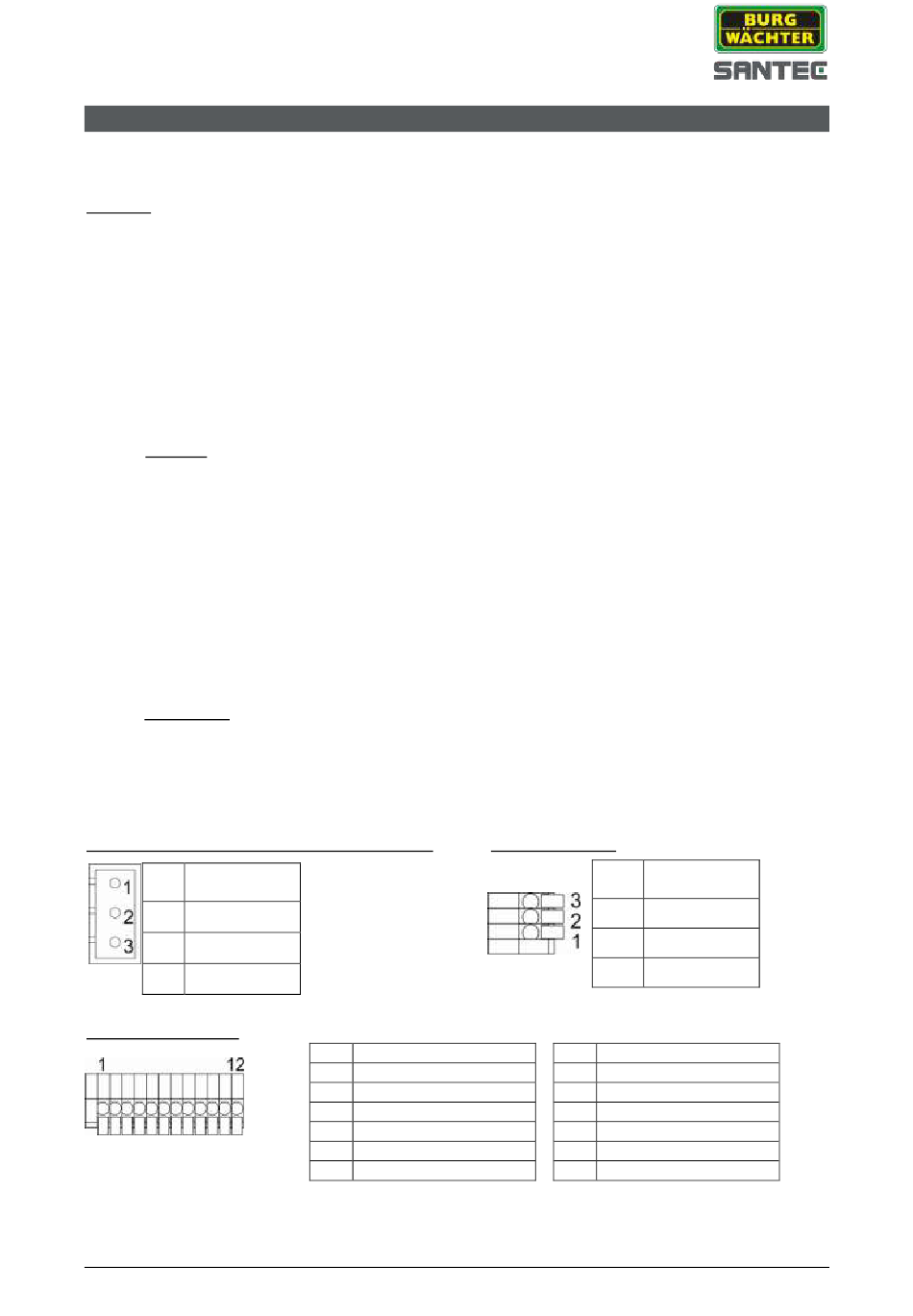

Anschluss an Spannungsversorgung (24 V AC):
Pi Beschreibu
n ng
1 AC 24_1
2 GND
3
AC 24_2
Alarm I/O Anschluss:
Weitere Informationen zur Installation und Konfigurationen der Kamera entnehmen Sie bitte der
Bedienungsanleitung. Irrtum und technische Änderungen vorbehalten.
KURZANLEITUNG
192.168.1.168 (oder durch DHCP eingestellt, wenn verfügbar)
admin
9999
Audio Anschluss:
Pin Beschreibung
1 ALARM_OUT_NO_1
2 ALARM_OUT_NC_1
3 ALARM_OUT_COM_1
4 GND
5 ALARM_OUT_NO_2
6 ALARM_OUT_NC_2
Beschreibu
Pin
ng
3 LINE_IN
2 GND
1 LINE_OUT
Pin Beschreibung
7 ALARM_OUT_COM_2
8 GND
9 ALARM_IN_4
10 ALARM_IN_3
11 ALARM_IN_2
12 ALARM_IN_1
Version 1.0sfi/0612/dt-engl/A5
