Kurzanleitung / Quick installation guide
SNC-6202
IP-Kamera SNC-6202 und SNC-6212IR
Um die IP-Kuppelkamera in Betrieb zu nehmen, gehen Sie bitte wie folgt vor:

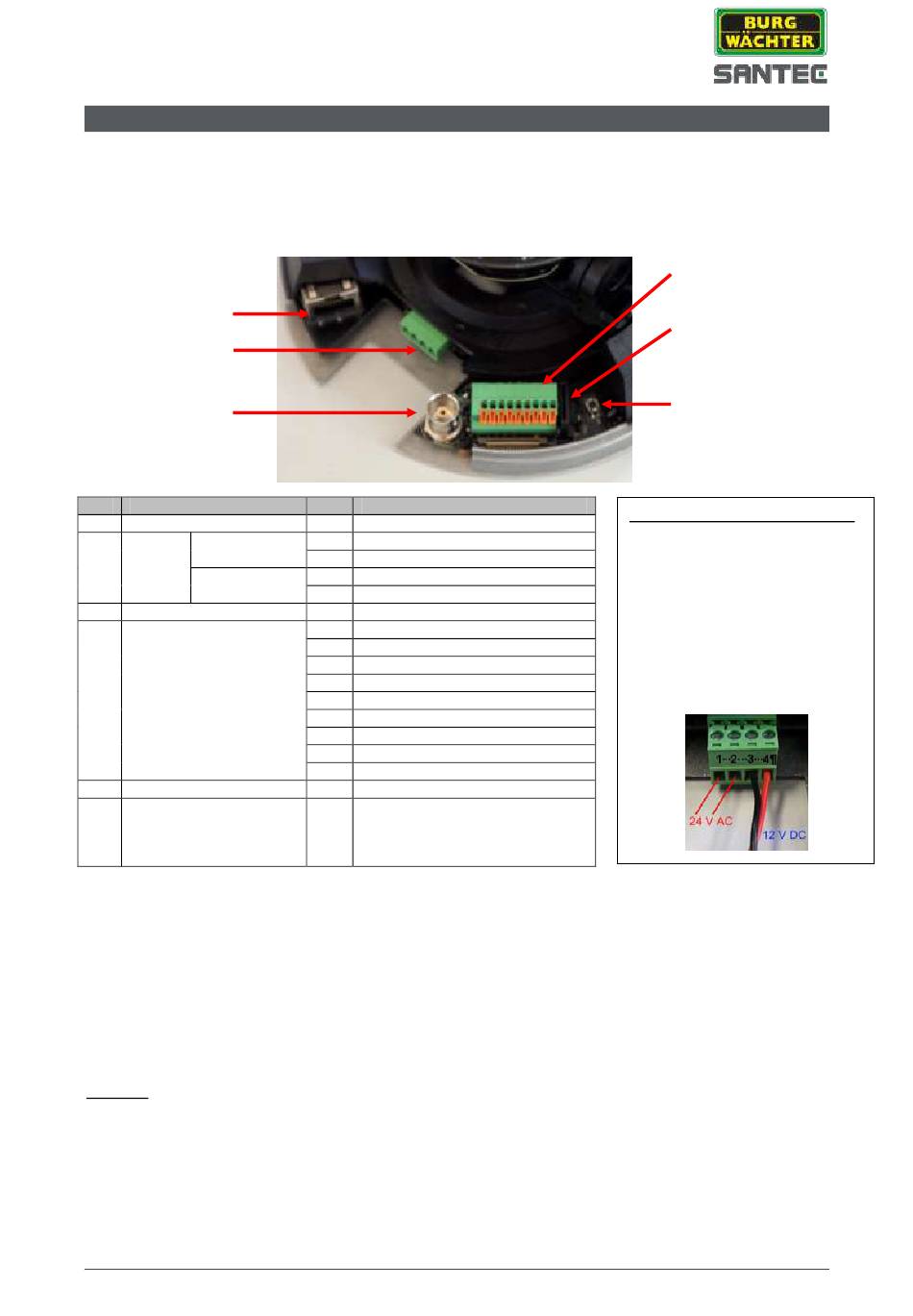

1. Installieren Sie die Kamera an der gewünschten Stelle.
1
2
3
Nr. Anschluss
1 RJ-45
24 V AC
2 Power
12 V DC
3 BNC
4 Alarm & Audio I/O
5 Mikro SD-Karten Slot
6 Reset-Taste
2. Nutzen Sie PoE (Power-over-Ethernet) zur Spannungsversorgung (PoE Switch oder PoE
Injector erforderlich) bzw. 12 V DC / 24 V AC.
3. Legen Sie die beiliegende CD in Ihren PC/Laptop ein und installieren Sie den
IP-Finder.
4. Der IP-Finder zeigt Ihnen eine IP-Adresse für die Kamera an.
Bei einem Doppelklick auf die IP-Adresse wird standardmäßig der Internet Explorer geöffnet.
Sollte dieses nicht funktionieren, können Sie auch manuell die vom IP-Finder angezeigte IP-
Adresse im Internet Explorer eingeben. Mittels des IP-Finders kann bei Bedarf der Kamera
eine andere IP-Adresse zugewiesen werden.
Hinweis:
Die Kamera ist mit einer standardmäßigen IP-Adresse ausgestattet:
Standard IP-Adresse:
Benutzername:
Passwort:
Weitere Informationen zur Installation und Konfigurationen der Kamera entnehmen Sie bitte der
Bedienungsanleitung.
Irrtum und technische Änderungen vorbehalten.
KURZANLEITUNG
Pin Definition
- 10/100 Mbps Ethernet / PoE
1 24 V AC
2 24 V AC
3 12 V DC (-), GND
4 12 V DC (+)
- Analoger Video-Output
1 Alarm In (–)
2 Alarm In (+)
3 Alarm Out (–)
4 Alarm Out (+)
5 Audio Out (R)
6 Audio Out (L)
7 Audio GND
8 Audio In (R)
9 Audio In (L)
- Für Videoaufzeichnungen
Drücken Sie mit einem Finger auf
die Reset-Taste (ca. 15 Sek.), um
-
die Werkseinstellungen wieder
herzustellen.
192.168.1.168 (oder durch DHCP eingestellt, wenn verfügbar)
admin
9999
4
5
6
Hinweis zur Betriebsspannung:
Beachten Sie bitte, dass die
Anschluss-Pins auf dem
4-poligen Stecker für 12 V DC
und 24 V AC getrennt sind
Unsachgemäßer Anschluss der
Betriebsspannung kann zu
Schäden an der Kamera führen
sowie zum Verlust des
Gewährleistungsanspruchs!
Version 1.2sfi/0213/dt-engl/A5
.
