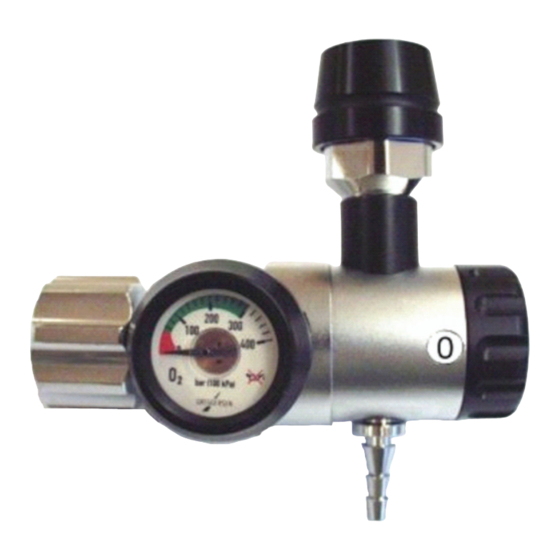

Druckminderer Falke
Bedienung
Vor Anschluss des Druckminderers an eine Gasflasche die Dichtung im Handanschlussstutzen
prüfen! Stutzen an das Flaschenventil ansetzen und Mutter von Hand festschrauben.
Zubehör am Gerät anschließen.
Flaschenventil langsam öffnen! Das Inhaltsmanometer zeigt den Druck der Flasche
an; grüner Bereich: OK, roter Bereich: Flasche leer (Flaschendruck < 5000 kPa)!
Die gewünschte Durchflussmenge am Durchflussregler einstellen.
Zur Außerbetriebnahme das Flaschenventil schließen und den Druckminderer entlasten.
Zubehör abschrauben und Anschlussmutter des Druckminderer ohne Werkzeug
vom Flaschenventil schrauben.
Zusätzliche Hinweise
Das Gerät und alle Anschlüsse müssen frei von Öl, Fett und Schmiermitteln sein, da sonst
•
Brand- oder Explosionsgefahr bestehen kann!
• Beim Anschluß des Zubehörs niemals Werkzeug verwenden, alle Verbindungen lassen sich von
Hand befestigen oder lösen. Anschließen und Lösen des Zubehörs nur im drucklosen Zustand.
• Reinigungs- und Desinfektionsmittel dürfen nicht in das Gerät gelangen!
• Das Flaschenventil immer langsam öffnen! Beim ruckartigem Öffnen besteht Brand- und
Explosionsgefahr; Druckstöße können das Gerät oder das Zubehör beschädigen. Das
Sicherheitsventil kann kurzzeitig öffnen!
• Den Durchflußabgang nicht zum Antrieb medizinischer Geräte verwenden!
• Achtung: Möglicherweise kein Durchfluß am Durchflußabgang wenn das Flowmeterhandrad
zwischen zwei Einstellwerten steht.
• Technische Änderungen vorbehalten; andere Ausführungen auf Anfrage.
• Schwankungen bei Vor- oder Gegendruck, sowie der Umgebungsbedingungen können
Einfluss auf die Durchflussmenge haben.
• Bei Veränderung der Einstellung des Abblaseventils erhöht sich der Arbeitsdruck und das
Zubehör kann beschädigt werden.
• Der Besitzer / Betreiber des Gerätes hat sicherzustellen, dass die Bediener, die dass Gerät
benutzen, mit der Bedienungsanleitung und der Funktion des Gerätes vertraut sind.
• Es bestehen keine Gewährleistungsansprüche bei Schäden oder Fehlfunktionen, die durch
unsachgemäßen Transport, unsachgemäße Lagerung oder nicht bestimmungsmäßen
Gebrauch verursacht wurden.
1 GREGGERSEN Gasetechnik GmbH, Bodestraße 27-29, D-21031 Hamburg, Fon +49 (0)40-73 93 57-0
Verwendung
Zur Reduzierung des Flaschendrucks
und der Entnahme von medizinischen
Gasen; folgendes Zubehör kann an den
Druckminderer angeschlossen werden:
• an den Durchflußabgang: Befeuchter-
bzw. Verneblersysteme (über eine
Schlauchverbindung)
• an den Druckabgang: Geräte, die
zum Anschluß an ein zentrales
Gasversorgungssystem bestimmt sind
