Installationsanleitung
Installation Instructions

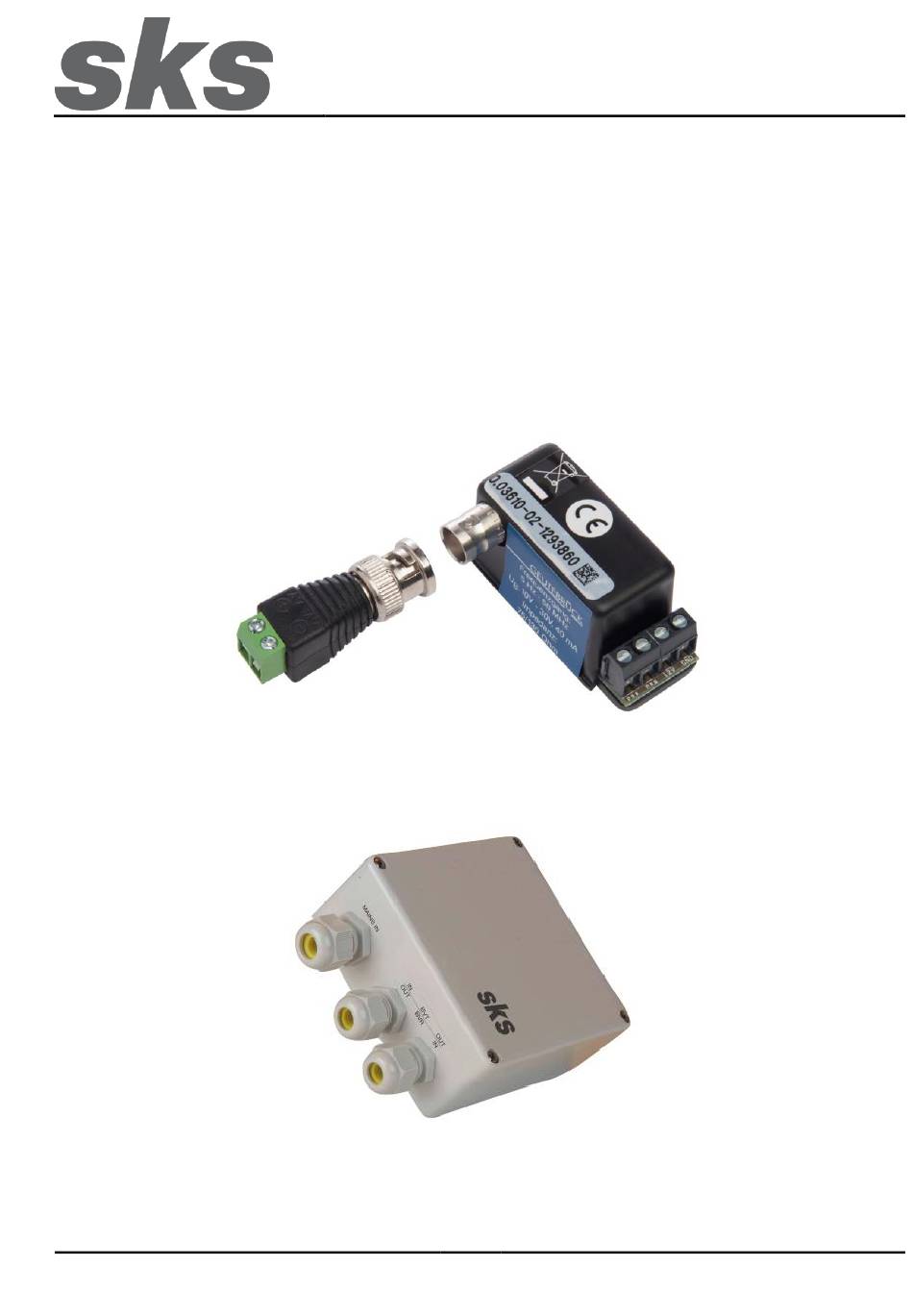

300000 (4815) Videosender und
300039 (4817) Videoempfänger
SKS–Kinkel Elektronik GmbH
Version: 1.1
Support-Hotline: +49 (0) 2661-98088-112
E-Mail: support@sks-kinkel.de
Dokument Art. Nr. 97005101
Advertisement
Related Manuals for sks 300000
Summary of Contents for sks 300000
- Page 1 Installationsanleitung Installation Instructions 300000 (4815) Videosender und 300039 (4817) Videoempfänger SKS–Kinkel Elektronik GmbH Version: 1.1 Support-Hotline: +49 (0) 2661-98088-112 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97005101...
-
Page 2: Installation
0,8mm² Adernpaar einer Fernmeldeleitung vergrößert werden. Der Leitungsweg zwischen Verteilung und letzter Innensprechstelle kann dann bis zu 200m betragen. Für jeden Videoempfänger ist auch zusätzlich ein Symmetrieverstärker 300029 (318-V2) nötig. Der Videosender und Videoempfänger kann nur in 6-Draht SKS Busanlagen eingesetzt werden. Support-Hotline: +49 (0) 2661-98088-112 - 2 - Version: 1.1... - Page 3 SKS-Kinkel Elektronik GmbH 300000 (4815) Videosender und 300039 (4817) Videoempfänger Technische Daten Videosender Elektrische Daten 10 – 30 VDC Spannungsversorgung (GND / 12V) Stromaufnahme (GND / 12V) 35 mA Leistungsaufnahme (GND / 12V) Maximal 4 W Galvanische Trennung Nein Eingangspegel (unsymmetrisch) (V / GND)
- Page 4 SKS-Kinkel Elektronik GmbH 300000 (4815) Videosender und 300039 (4817) Videoempfänger Technische Daten Videoempfänger Allgemeines Temperatur -20°C bis +55°C Feuchtigkeit 10% bis 85% nicht kondensierend Gehäuse Kunststoffgehäuse Abmessungen (Breite x Höhe x Tiefe) 122 x 150 x 55 mm Schutzklasse IP65 Prüfzeichen...
- Page 5 SKS-Kinkel Elektronik GmbH 300000 (4815) Videosender und 300039 (4817) Videoempfänger Strukturplan mit 300026 (4808) und 800324 (820C) Support-Hotline: +49 (0) 2661-98088-112 - 5 - Version: 1.1 E-Mail: support@sks-kinkel.de Dokument Art. Nr: 97005101...
- Page 6 SKS-Kinkel Elektronik GmbH 300000 (4815) Videosender und 300039 (4817) Videoempfänger Verdrahtungsplan mit 300026 (4808) und 800324 (820C) Support-Hotline: +49 (0) 2661-98088-112 - 6 - Version: 1.1 E-Mail: support@sks-kinkel.de Dokument Art. Nr: 97005101...
- Page 7 SKS-Kinkel Elektronik GmbH 300000 (4815) Videosender und 300039 (4817) Videoempfänger Strukturplan mit il vetro Comfort HTS Support-Hotline: +49 (0) 2661-98088-112 - 7 - Version: 1.1 E-Mail: support@sks-kinkel.de Dokument Art. Nr: 97005101...
- Page 8 SKS-Kinkel Elektronik GmbH 300000 (4815) Videosender und 300039 (4817) Videoempfänger Verdrahtungsplan mit il vetro Comfort HTS Support-Hotline: +49 (0) 2661-98088-112 - 8 - Version: 1.1 E-Mail: support@sks-kinkel.de Dokument Art. Nr: 97005101...
- Page 9 Auflagen enthalten. Service und Support Unser Supportteam steht Ihnen mit Rat und Tat zur Seite und kümmert sich um Ihre Anliegen. Unser SKS-Support ist für Sie per E-Mail und Telefon erreichbar. Bitte geben Sie stets eine möglichst genaue Fehlerbeschreibung, Projektbezeichnung, Ihren Namen und Ihre Kundennummer mit an.
- Page 10 SKS-Kinkel Elektronik GmbH 300000 (4815) Video transmitter and 300039 (4817) video receiver 300000 (4815) Video transmitter and 300039 (4817) video receiver Installation Electrical shock hazard to persons. Danger of burns, damage to device and malfunctions. Observe VDE 0100 and VDE 0800 guidelines during installation. (Germany) Counter measures: ...
- Page 11 500m. The cableway between distribution and last indoor call station may then be up to 150 meters. Every video receiver requires an additional symmetrical amplifier (318-V2), article no. 300029. The video transmitter can only be used in 6-wire SKS bus systems. Technical data video transmitter Electric data 10 –...
- Page 12 SKS-Kinkel Elektronik GmbH 300000 (4815) Video transmitter and 300039 (4817) video receiver Technical data video reciever Electrical data 207 – 253 VAC Voltage supply (L / N) 45 – 60 Hz Frequency(L / N) Current draw (L / N) 30 mA...
- Page 13 SKS-Kinkel Elektronik GmbH 300000 (4815) Video transmitter and 300039 (4817) video receiver Structure plan with 300026 (4808) and 800324 (820C) Support-Hotline: +49 (0) 2661-98088-112 - 13 - Version: 1.1 E-Mail: support@sks-kinkel.de Document art. no: 97005101...
- Page 14 SKS-Kinkel Elektronik GmbH 300000 (4815) Video transmitter and 300039 (4817) video receiver Wiring plan with 300026 (4808) and 800324 (820C) Support-Hotline: +49 (0) 2661-98088-112 - 14 - Version: 1.1 E-Mail: support@sks-kinkel.de Document art. no: 97005101...
- Page 15 SKS-Kinkel Elektronik GmbH 300000 (4815) Video transmitter and 300039 (4817) video receiver Structure plan with il vetro Comfort HTS Support-Hotline: +49 (0) 2661-98088-112 - 15 - Version: 1.1 E-Mail: support@sks-kinkel.de Document art. no: 97005101...
- Page 16 SKS-Kinkel Elektronik GmbH 300000 (4815) Video transmitter and 300039 (4817) video receiver Wiring plan with il vetro Comfort HTS Support-Hotline: +49 (0) 2661-98088-112 - 16 - Version: 1.1 E-Mail: support@sks-kinkel.de Document art. no: 97005101...
-
Page 17: Warranty
We have checked the content of this document to verify that it corresponds to the hard- and software described herein. There may, however, be deviations and SKS-Kinkel GmbH may not be held liable for a lack of conformity. The information in this document is checked regularly and necessary changes are made in subsequent issues. - Page 18 SKS-Kinkel Elektronik GmbH 300000 (4815) Videosender und 300039 (4817) Videoempfänger Notizen, notes Support-Hotline: +49 (0) 2661-98088-112 - 18 - Version: 1.1 E-Mail: support@sks-kinkel.de Document art. no: 97005101...
