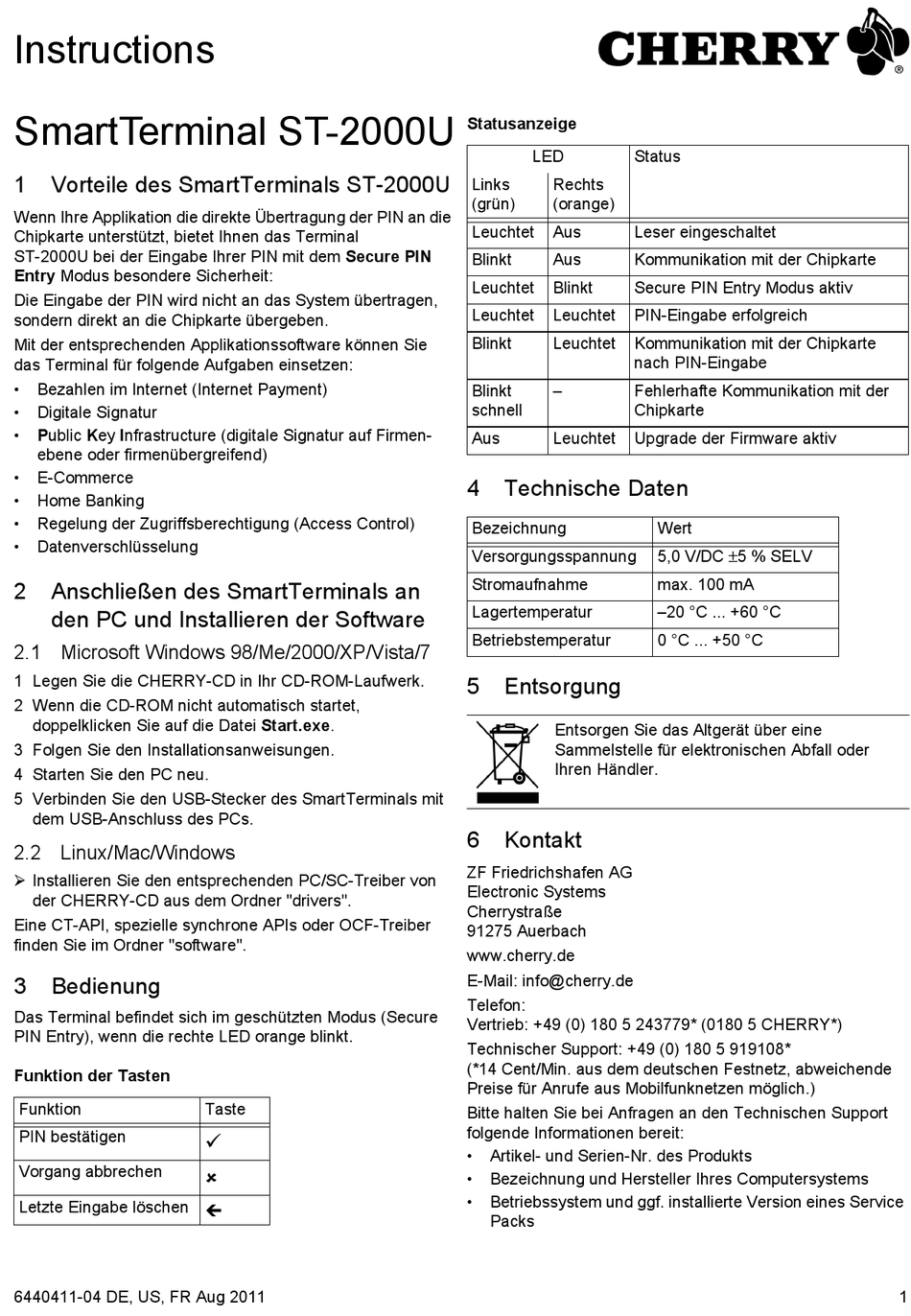

Instructions
SmartTerminal ST-2000U
1 Vorteile des SmartTerminals ST-2000U
Wenn Ihre Applikation die direkte Übertragung der PIN an die
Chipkarte unterstützt, bietet Ihnen das Terminal
ST-2000U bei der Eingabe Ihrer PIN mit dem Secure PIN
Entry Modus besondere Sicherheit:
Die Eingabe der PIN wird nicht an das System übertragen,
sondern direkt an die Chipkarte übergeben.
Mit der entsprechenden Applikationssoftware können Sie
das Terminal für folgende Aufgaben einsetzen:
• Bezahlen im Internet (Internet Payment)
• Digitale Signatur
• Public Key Infrastructure (digitale Signatur auf Firmen-
ebene oder firmenübergreifend)
• E-Commerce
• Home Banking
• Regelung der Zugriffsberechtigung (Access Control)
• Datenverschlüsselung
2 Anschließen des SmartTerminals an
den PC und Installieren der Software
2.1 Microsoft Windows 98/Me/2000/XP/Vista/7
1 Legen Sie die CHERRY-CD in Ihr CD-ROM-Laufwerk.
2 Wenn die CD-ROM nicht automatisch startet,
doppelklicken Sie auf die Datei Start.exe.
3 Folgen Sie den Installationsanweisungen.
4 Starten Sie den PC neu.
5 Verbinden Sie den USB-Stecker des SmartTerminals mit
dem USB-Anschluss des PCs.
2.2 Linux/Mac/Windows
 Installieren Sie den entsprechenden PC/SC-Treiber von
der CHERRY-CD aus dem Ordner "drivers".
Eine CT-API, spezielle synchrone APIs oder OCF-Treiber
finden Sie im Ordner "software".
3 Bedienung
Das Terminal befindet sich im geschützten Modus (Secure
PIN Entry), wenn die rechte LED orange blinkt.
Funktion der Tasten
Funktion
PIN bestätigen
Vorgang abbrechen
Letzte Eingabe löschen 
6440411-04 DE, US, FR Aug 2011
Taste


Statusanzeige
LED Status
Links Rechts
(grün) (orange)
Leuchtet Aus Leser eingeschaltet
Blinkt Aus Kommunikation mit der Chipkarte
Leuchtet Blinkt Secure PIN Entry Modus aktiv
Leuchtet Leuchtet PIN-Eingabe erfolgreich
Blinkt Leuchtet Kommunikation mit der Chipkarte
nach PIN-Eingabe
Blinkt – Fehlerhafte Kommunikation mit der
schnell Chipkarte
Aus Leuchtet Upgrade der Firmware aktiv
4

Technische Daten

Bezeichnung
Versorgungsspannung
Stromaufnahme
Lagertemperatur
Betriebstemperatur
5 Entsorgung
Entsorgen Sie das Altgerät über eine
Sammelstelle für elektronischen Abfall oder
Ihren Händler.
6 Kontakt
ZF Friedrichshafen AG
Electronic Systems
Cherrystraße
91275 Auerbach
www.cherry.de
E-Mail: info@cherry.de
Telefon:
Vertrieb: +49 (0) 180 5 243779* (0180 5 CHERRY*)
Technischer Support: +49 (0) 180 5 919108*
(*14 Cent/Min. aus dem deutschen Festnetz, abweichende
Preise für Anrufe aus Mobilfunknetzen möglich.)
Bitte halten Sie bei Anfragen an den Technischen Support
folgende Informationen bereit:
• Artikel- und Serien-Nr. des Produkts
• Bezeichnung und Hersteller Ihres Computersystems
• Betriebssystem und ggf. installierte Version eines Service
Packs
Wert
5,0 V/DC ±5 % SELV
max. 100 mA
–20 °C ... +60 °C
0 °C ... +50 °C
1
