Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Elektro-Scooters gratulieren!
Mit dieser Wahl haben Sie sich für ein Produkt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt
vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!
Leistungsmerkmale
•
Der Razor 100 bringt Sie entspannt von A nach B.
•
Er ist kompakt, robust und kann ohne großen
körperlichen Aufwand betätigt werden.
•
Er hat einen leisen und umweltfreundliche
Elektroantrieb. Damit kann er kostengünstig
betrieben werden.
•
Er ist einfach zu montieren.
Sicherheitshinweise
•
Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
•
Prüfen Sie die Funktionstüchtigkeit Ihres Elektro-Scooter vor jeder Fahrt.
•
Versichen Sie nicht schnell anzufahren oder Steigungen: Neigungswinkel > 12° zu nehmen.
•
Fahren Sie nicht über Bordsteine oder andere Hindernisse. Vermeiden Sie Sand, Kies und nassen
Untergrund.
•
Die Batterie keinen mechanischen Belastungungen, Feuchtigkeit oder hohen Temperaturen aussetzen.
•
Reinigen Sie das Gerät mit einem weichen trockenen Tuch.
•
Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
•
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
•
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Bedienungsanleitung

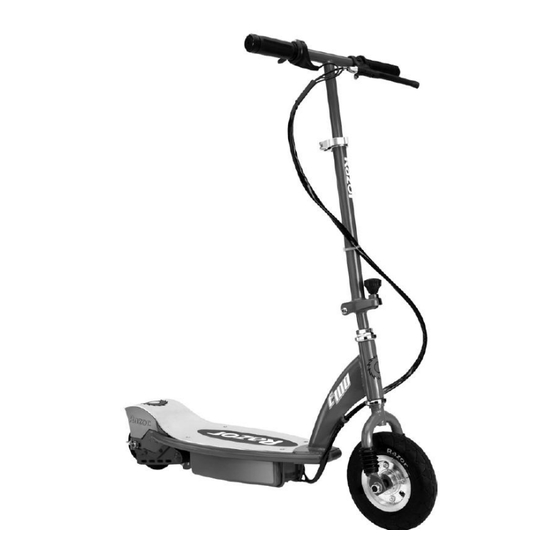

Elektro-Scooter "Razor 100"
Technische Daten:
Gewicht: 14 kg
Maße (L*B*H): 85*40*88 cm
Leistung: 100 W
Reichweite: 8 km
Steigfähigkeit: Neigungswinkel < 12°
Höchstgeschwindigkeit: 16 km/h
Betrieb: AC 230 V ~ 50 Hz (Laden)
Batterie: 24V ~ 4.5 Ah
Ladedauer: 5 – 8 h
Zuladung: max. 85 kg
250-070
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Razor 100
Summary of Contents for Razor 100
- Page 1 Genuss des Gerätes zu kommen! Leistungsmerkmale Technische Daten: • Der Razor 100 bringt Sie entspannt von A nach B. • Er ist kompakt, robust und kann ohne großen Gewicht: 14 kg körperlichen Aufwand betätigt werden. Maße (L*B*H): 85*40*88 cm •...
- Page 2 250-070 Der Scooter und seine Funktionen: Fahren mit dem Elektro-Scooter: • Schalten Sie den Scooter mit dem Ein-/Aus-Schalter ein. • Stellen Sie sich mit beiden Beiden auf die Plattform. • Drücken Sie den Gashebel, damit der Scooter sich vorwärts bewegt. •...
- Page 3 250-070 Installation und Teile: 1. Handgriff rechts / 2. Gashebel / 3. Lenker / 4. Bremshebel / 5. Handgriff links / 6. Klemmverschluss / 7. Rahmen / 8. Verlängerungsrohr / 9. Lenkkopf / 10. Lenkgabel / 11. Vorderrad / 12. Vorderachse / 13. Abstandshalter / 14.
- Page 4 250-070 Lenker: • Lösen Sie den Feststeller des Lenkers und entfernen Sie die Schutzabdeckung vom Rohr. • Lösen Sie die Schraube des Keils an der Spitze des Verlängerungsrohres. • Führen Sie n un das Verlängerungsrohr in die Lenkgabel ein. • Schwenken Sie den Lenker so, dass er senkrecht auf der Lenkgabel steht.
- Page 5 250-070 Keilriemen und Hinterrad: • Lösen Sie die Schraube und entfernen Sie die Abdeckung des Keilriemens. • Lösen Sie die Bremsleitung und ziehen Sie es ab. • Lösen Sie die Besfestigung der Bremse am Hinterrad. • Lösen Sie die Einstellschrauben der Hinterachse. •...
- Page 6 250-070 • Befestigen Sie die Bremsleitung. Stellen Sie sicher, dass sie korrekt angebracht wird. • Ziehen Sie Einstellschrauben der Hinterachse auf beiden Seiten gleichmäßig an. • Drehen Sie am Hinterrad, um zu überprüfen, ob der Keilriemen richtig sitzt. • Wenn nicht, lösen Sie wieder die Einstellschrauben der Hinterachse und zentrieren den Keilriemen. •...
-
Page 7: Technical Specifications
Technical Specifications: Capability Characteristics • The Razor 100 takes you from A to B in a Weight: 14 kg comfortable way. Measurement (L*W*H): 85*40*88 cm •... - Page 8 250-070 The Scooter and its Functions: Drive the Electro-Scooter: • Turn on the scooter by using the on-/off-switch. • Stand yourself with both legs on the platform. • Press the speed control to move the scooter forward. • T stop the scooter use the brake lever. P2007 Jens Broecking ©...
- Page 9 250-070 Installation and Parts: 1. Handgrip right / 2. Speed Control / 3. Handlebar / 4. Brake Lever / 5. Handgrip left / 6. Quick Release Clamp / 7. Frame / 8. Extension Tube / 9. Headset / 10. Fork / 11. Front Wheel / 12. Front Axle / 13. Spacer / 14. Bearing / 15.
- Page 10 250-070 Handlebar: • Unfasten the locking knob of the handlebar and remove the protective cover of the tube. • Loosen the screw of the wedge at the quill of the extension tube. • Insert the extension tube into the fork. •...
- Page 11 250-070 V-Belt and Rear Wheel: • Release the screw and remove the cover of the v-belt. • Loosen the brake line and remove it. • Unfasten the brake housing of the rear wheel. • Unscrew the adjusters of the rear axle. •...
- Page 12 250-070 • Fasten the brake line. Make sure it is working correctly. • Tighten the adjusters of the rear axle on both sides equally. • Turn the rear wheel to check if the v-belt is placed correctly. • If not unfasten the adjusters of the rear axle and gauge the v-belt. •...
